Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной (модели GX-200, GX-400, GX-600, GX-800, GX-1000). В весах предусмотрен поддонный крюк.

Общий вид весов представлен на рисунке 1.

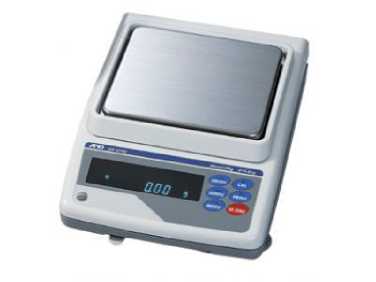

Рисунок 1 - Общий вид весов GX

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Далее этот сигнал преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Питание весов осуществляется через адаптер сетевого питания. Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство установки по уровню (Т.2.7.1);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство индикации отклонения от нуля (4.5.5);

• - устройство установки нуля и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - автоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5);

• - цифровое показывающее устройство с отличающимся делением (3.4.1).

Весы оснащены последовательным интерфейсом передачи данных RS232C.

Весы выполняют следующие функции:

• - подсчет количества образцов;

• - взвешивание в процентах.

Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой.

На маркировочной табличке весов указывают:

- обозначение типа весов;

- класс точности;

- значения Max, Min, e;

- торговую марку изготовителя и его полное наименование;

- торговую марку или полное наименование представителя изготовителя для импортируемых весов;

- серийный номер;

- знак утверждения типа.

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

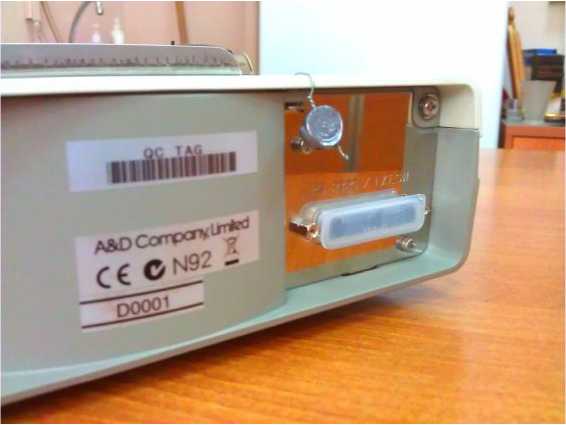

Рисунок 2 - Схема пломбировки весов

Весы выпускаются в следующих модификациях: GX-200, GX-400, GX-600, GX-800, GX-1000, GX-2000, GX-4000, GX-6100, GX-6000, GX-8000, отличающихся массой, габаритными размерами и метрологическими характеристиками.

• 1. Весы ................................................................................................................................1 шт.

• 2. Ветрозащитная витрина........................................................................1 шт.

• 3. Адаптер сетевого питания............................................................................................1 шт.

• 4. Руководство по эксплуатации .....................................................................................1 экз.

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d) в зависимости от модификации весов приведены в таблицах 2, 3.

Таблица 2

Таблица 3
