Принцип действия приборов для измерения артериального давления и частоты пульса цифровых ТМ-3100 основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Частота пульса определяется по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления. Нагнетание воздуха в манжету производится компрессором. Результаты измерения представляются на дисплее приборов в цифровом виде. Измерения артериального давления и частоты пульса производятся автоматически. Информация о результатах измерений приборами для измерения артериального давления и частоты пульса цифровымиТМ-3100 может быть передана на встроенный принтер методом термопечати на бумагу и на компьютер c помощью беспроводной передачи по Блютус (Bluetooth).

В состав приборов для измерения артериального давления и частоты пульса цифровых ТМ-3100 входят основной электронный блок и встроенная компрессионная манжета. Основной блок включает датчик давления, воздушный компрессор, узел обработки сигнала пульсовой волны. На верхней панели основного блока находятся экран жидкокристаллического цифрового дисплея и кнопка включения в рабочее состояние СТАРТ/СТОП. На экране жидкокристаллического цифрового дисплея предусмотрена индикация результатов измерения (последовательная индикация систолического, диастолического артериального давления и частоты пульса); служебной информации, сообщение об ошибке измерения, отображаются дата и время измерения.

В верхней части основного блока размещен встроенный принтер для вывода на печать результатов измерений. На лицевой панели основного блока находится кнопка экстренного отключения, при нажатии которой в случае экстренной ситуации можно отключить питание и прекратить измерение. Питание осуществляется от сети переменного тока.

Общий вид приборов для измерения артериального давления и частоты пульса цифровых ТМ-3100 представлен на рисунке 1.

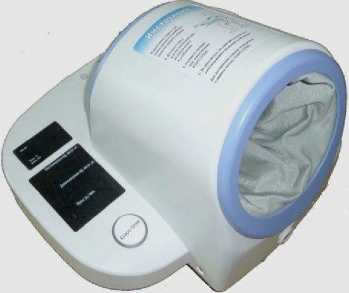

Рисунок 1 - Прибор для измерения артериального давления

и частоты пульса цифровой ТМ-3100.

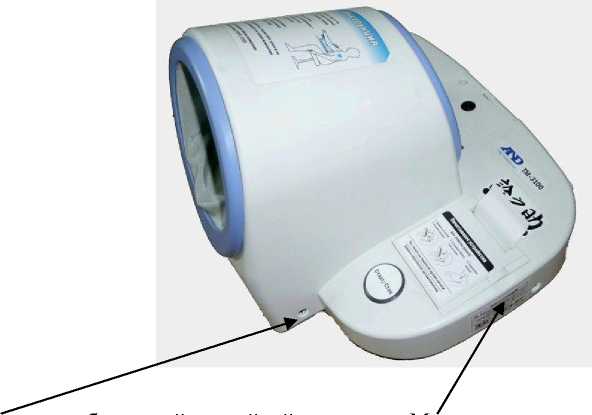

Винт, пломбируемый наклейкой         Место нанесения знака утверждения типа.

от несанкционированного доступа.

Рисунок 2 - Общий вид приборов для измерения артериального давления и частоты пульса цифровых ТМ-3100, схема пломбировки от несанкционированного доступа и размещения наклейки знака утверждения типа.

• 1 Основной блок в корпусе - 1 шт.

Принадлежности:

• 1 Сетевой кабель - 1 шт.

• 2 Чехол на манжету - 1 шт.

• 3 Столик с регулировкой наклона и поворота - 1 шт.

• 4 Диск с программным обеспечением - 1 шт.

• 5 Модуль идентификации пациента (со штрих-код сканером и/или блоком идентификации по радиочипу) - 1 шт.

• 6 Коммуникационный модуль - 1 шт.

• 7 Бумага для печати - 1 шт.

• 8 Держатель для инструкций - 1 шт.

• 9 Подлокотник пластмассовый - 1 шт.

• 10 Руководство по эксплуатации - 1 шт.

• 11 Гарантийная карта - 1 шт.

• 12 Коробка упаковочная - 1шт.

Диапазон измерений давления воздуха в манжете, мм рт.ст.............от 0 до 299

Пределы допускаемой абсолютной погрешности при измерении

давления воздуха в компрессионной манжете, мм рт.ст.................. ±

Диапазон измерений частоты пульса, 1/мин.................................от 30 до 200

Пределы допускаемой относительной погрешности

при измерении частоты пульса, % ................................... ±

Электропитание, В, не более ................................................... 220

Габаритные размеры, мм, не более .................................................424 х 304 х 360

Масса, кг, не более

Условия эксплуатации:

температура, °С ........................................................от 10 до 40

относительная влажность, %, не более ...........................от 30 до 85

Условия хранения:

температура, °С ...............................................от минус 20 до 60

относительная влажность, %, не более .......................... 95
