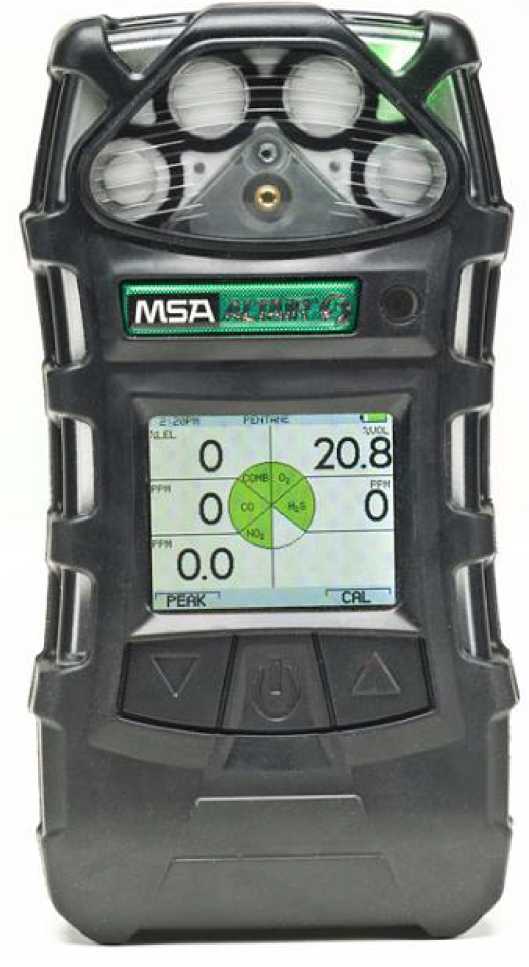

Газоанализаторы ALTAIR 5X, ALTAIR 5X IR (далее - газоанализаторы) являются портативными автоматическими многоканальными приборами непрерывного действия.

Способ отбора пробы - принудительный, с помощью встроенного побудителя расхода.

Газоанализатор выпускается в двух основных исполнениях, отличающихся набором первичных измерительных преобразователей (датчиков):

- ALTAIR 5X;

- ALTAIR 5X IR.

Газоанализатор исполнения ALTAIR 5X может комплектоваться максимум 4 датчиками для измерения до 5 определяемых компонентов: термокаталитическим на горючие газы, электрохимическими на токсичные газы.

Газоанализатор исполнения ALTAIR 5X IR может комплектоваться максимум 5 датчиками для измерения до 6 определяемых компонентов: термокаталитическим на горючие газы, инфракрасным на горючие газы или диоксид углерода, электрохимическими на токсичные газы.

В составе газоанализатора любого исполнения может использоваться сдвоенный электрохимический датчик оксида углерода и сероводорода.

Газоанализатор имеет жидкокристаллический (цветной или монохромный) цифровой дисплей с подсветкой, обеспечивающий отображение:

• - результатов измерений объемной доли или массовой концентрации определяемых компонентов (выбор единиц измерения: массовая концентрация, мг/м³, или объемная доля, млн^-1 осуществляется в режиме установки прибора и/или при заказе);

• - текущего времени;

• - уровня заряда аккумуляторов;

• - меню пользователя;

• - знака, подтверждающего успешно проведенную проверку работоспособности газоанализатора в течение последних 24 ч.;

• - информацию о срабатывании сигнализации по двум уровням для каждого измерительного канала;

• - служебную информацию (наличие сигнала WirelessUSB, Motion Alert и т.д.)

Электрическое питание газоанализатора осуществляется от встроенного Li-Ion аккумулятора (ALTAIR 5X и ALTAIR 5X IR) или от заменяемых щелочных элементов типоразмера АА (только для ALTAIR 5X).

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:

• - звуковым сигналом;

• - светодиодным индикатором;

• - вибрационным сигналом тревоги;

• - отображением на дисплее символов, обозначающих пороги срабатывания.

Лист № 2 всего листов 8

Газоанализаторы оснащены функцией «MotionAlert», оповещающей о неподвижности оператора, и функцией «InstantAlert», позволяющей пользователю подать сигнал тревоги вручную.

Газоанализаторы обеспечивают сигнализацию по суммарному усредненному за период 15 мин (STEL) и 8 ч (TWA) содержанию определяемых компонентов.

Газоанализаторы поставляются с памятью данных и выводом данных на персональный компьютер при помощи ИК-порта. Также по дополнительному заказу газоанализатор может быть оснащен модулем WirelessUSB для работы в составе сетевой системы персональной телеметрии alpha Personal Network.

Газоанализаторы выполнены во взрывозащищенном исполнении, виды взрывозащиты Повышенная защита вида "е" по ГОСТ 52350.7-2005, искробезопасная электрическая цепь «i» по ГОСТ 52350.11-2005, "герметизация компаундом "m" по ГОСТ Р 52350.18-2005, "взрывонепроницаемая оболочка "d" по ГОСТ Р МЭК 60079-1-2008. Маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2007:

- ALTAIR 5X Ex ia I Ma, Ex ia s I Ma, Ex ia IIC T3,T4 Ga, Ex d ia IIc T3,T4 Gb,

- ALTAIR 5X IR Ex ia s I Ma, Ex d e ia mb IIC T4 Gb.

Степень защиты корпуса газоанализатора по ГОСТ 14254-96 IP 65.

Комплект поставки газоанализатора указан в таблице 5. Таблица 5

• 1) Диапазоны измерений, пределы допускаемой основной погрешности и номинальное время установления показаний газоанализаторов по измерительному каналу горючих газов с термокаталитическим сенсором приведены в таблице 2.

Таблица 2

• 2) Диапазоны измерений, пределы допускаемой погрешности и номинальное время установления показаний газоанализатора по измерительным каналам объемной доли вредных газов с электрохимическими сенсорами приведены в таблице 3.

Таблица 3

Примечания:

¹⁾ Время установления показаний указано для диапазона температур от минус 10 ^oC до плюс 40 ^oC, в скобках - для диапазона температур от минус 20 ^oC до минус 10 ^oC и от плюс 40 ^oC до 50 ^oC₂₎.

²⁾ - применяются только для контроля аварийных выбросов определяемых компонентов.

Газоанализатор обеспечивает возможность отображения результатов измерений в единицах массовой концентрации мг/м³ (пересчет объемной доли в массовую концентрацию проводится автоматически для условий 20 ^oC, 760 мм рт. ст.).

• 3) Диапазоны измерений, пределы допускаемой погрешности и номинальное время установления показаний газоанализатора по измерительным каналам объемной доли горючих газов и диоксида углерода (инфракрасный оптический сенсор) приведены в таблице 4.

Таблица 4

Примечание - ¹⁾ время установления показаний указано для диапазона температур от минус

10 ^oC до плюс 40 ^oC, в скобках - для диапазона температур от минус 20 ^oC до минус 10 ^oC и от плюс 40 ^oC до 50 ^oC.

Время установления показаний указано без учета транспортного запаздывания в пробоотборном устройстве.

• 4) Пределы допускаемой вариации показаний газоанализатора

в долях от пределов допускаемой основной погрешности                                    0,5

• 5) Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности

- по измерительным каналам с термокаталитическим датчиком, ин-

фракрасным оптическим датчиком и электрохимическим датчиком на СО

• - по измерительному каналу с датчиком на O2

• - по измерительному каналу с электрохимическими датчиками, кроме СО

и O2

• 6) Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности окружающей среды от

15 до 90 %, в долях от пределов допускаемой основной погрешности

• 7) Время прогрева, мин, не более

• 8) Изменение показаний газоанализаторов за 8 ч непрерывной работы

не превышает, в долях от пределов допускаемой основной погрешности

• 9) Интервал времени работы от полностью заряженной аккумулятор

ной батареи, не менее:

• - ALTAIR 5X

при 25 ^oC

при минус 20 ^oC

при минус 40 ^oC

- ALTAIR 5X IR

при 25 ^oC

при минус 20 ^oC

при минус 40 ^oC                                                         45 мин

• 10) Габаритные размеры, мм, не более

• - высота

• - ширина

• - длина

• 11) Масса, кг, не более

• - ALTAIR 5X

- ALTAIR 5X IR

• 12) Гарантийный срок службы сенсоров, лет:

- термокаталитический, инфракрасный, электрохимические на

CO, H2S, SO2

- электрохимические на NH3 и Cl2

- электрохимические на NO2, NO, PH3, HCN

• 13) Средний срок службы сенсоров, лет

- термокаталитический, электрохимические на O2, CO, H2S, SO2

- инфракрасный

- электрохимические на NH3 и Cl2

- электрохимические на NO2, NO, PH3, HCN

• 14) Средняя наработка на отказ, ч

• 15) Средний срок службы газоанализатора, лет

Примечание - без учета срока службы сенсоров.

Условия эксплуатации

• 1) диапазон температур окружающей и анализируемой сред, ⁰С

• - ALTAIR 5X, ALTAIR 5X IR с монохромным дисплеем

• - ALTAIR 5X IR с монохромным дисплеем

• - ALTAIR 5X с цветным дисплеем

  O2,

  Лист № 7

  всего листов 8

  0,7

  4

  5

  3

  1,5

  10 000

  10

  от минус 20 до плюс 60 * от минус 20 до плюс 50 * от минус 10 до плюс 50

* Примечание: в соответствии с сертификатом соответствия № РОСС 1А.ГБ05.В03770 от 07.12.2011, выданным НАНИО „ЦСВЭ“, газоанализатор ALTAIR 5X допущен к работе в расширенном температурном диапазоне от минус 40°C до плюс 60°C, газоанализатор ALTAIR 5X IR от минус 40°C до плюс 50°C; при этом в предельных условиях эксплуатации от минус 40°C до минус 20°C метрологические характеристики газоанализатора не нормированы.

• 2) диапазон относительной влажности, без конденсации влаги, %

• 3) диапазон атмосферного давления, кПа

  от 15 до 90

  от 80 до 120
