Газоанализаторы трассовые ULTIMA OPIR-5 (далее - газоанализаторы) являются стационарными автоматическими одноканальными приборами непрерывного действия.

Принцип действия - недисперсионный инфракрасный (NDIR). В газоанализаторе реализован однолучевой двухволновой способ обнаружения поглощения инфракрасного излучения; молекулы определяемого компонента поглощают излучение луча с одной длиной волны, вторая длина волны является сравнительной (для компенсации изменения атмосферных условий - влажности, пыли и пр.)

Способ отбора пробы - диффузионный.

Газоанализаторы выполнены многоблочными и состоят из 2 блоков: источника и приемника. Материал корпуса - нержавеющая сталь марки 316. Доступ в меню и управление режимами работы газоанализатора осуществляется бесконтактным способом с помощью магнитного ключа.

Газоанализаторы обеспечивают:

• - выдачу измерительной и служебной информации на трехсегментный светодиодный дисплей;

• - выдачу унифицированного выходного аналогового токового сигнала (4-20) мА;

• - выдачу цифрового сигнала по интерфейсу RS485, протокол ModBus;

• - выдачу цифрового сигнала по протоколу HART;

• - срабатывание реле (превышение пороговых значений и неисправность).

Газоанализаторы выполнены во взрывозащищенном исполнении с маркировкой взрывозащиты                                       Ex d IIB+H2 T4 Gb, Ex t IIIC T135^oC Db

Уровень защиты от внешних воздействий по ГОСТ 14254-96 IP 66/67.

Внешний вид газоанализаторов представлен на рисунке 1.

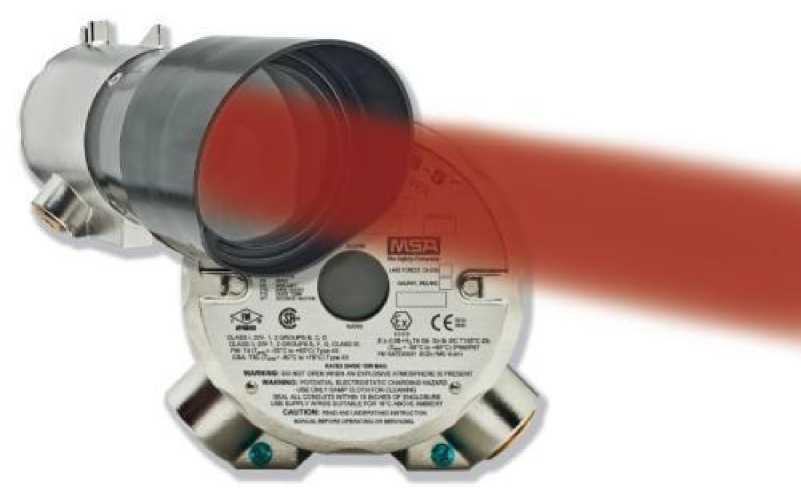

Рисунок 1 - Внешний вид газоанализатора трассового ULTIMA OPIR-5

Комплект поставки газоанализатора указан в таблице 5.

Таблица 5 - Комплект поставки

• 1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализа-

торов приведены в таблице 2.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности

• 2) При расчете пределов допускаемой основной погрешности газоанализатора следует использовать значения выходного аналогового сигнала, пересчитанные в значения интегральной концентрации согласно номинальной функции преобразования, или полученные посредством цифрового сигнала.

2) Номинальная статическая функция преобразования газоанализатора имеет вид:

С = -(I-4),                                        (1)

k

где I     - установившееся значение выходного токового сигнала, мА;

k     - значение коэффициента функции преобразования (см. таблицу 3);

Таблица 3 - Значения коэффициентов функции преобразования

• 3) Длина оптического пути (трассы), м:

• - для диапазонов измерений метана от 0 до 5000 млн'^м

или пропана от 0 до 2000 млн⁴-м                      от 5 до 30, от 20 до 100, от 80 до 150

• - для диапазонов измерений метана от 0 до 5 НКПР^м

или пропана от 0 до 1 НКПР^м                        от 5 до 30, от 20 до 100, от 50 до 150

Примечание - выбирается при заказе.

• 4) Пределы допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности

  0,2

• 5) Время установления показаний газоанализатора, с, не более:

  8

  12

• - по уровню 0,5 (T0,5)

• - по уровню 0,9 (T0,9)

• 6) Интервал времени работы без корректировки нулевых показаний,

  3

  120

месяцев, не менее

• 7) Время прогрева, мин, не более

• 8) Пределы допускаемой дополнительной погрешности газоанализатора от влияния

изменения температуры окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности                                                                 1,0

• 9) Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В                                                                от 20 до 36

• 10) Электрическая мощность, потребляемая газоанализатором при напряжении питания 24 В постоянного тока, Вт, не более:

  12

• - источник

• - приемник (с релейным выходом)                                              10

• - приемник (без релейного выхода, без обогрева)                                   5

11) Габаритные размеры и масса газоанализатора не более указанных в таблице 4. Таблица 4 - Габаритные размеры и масса газоанализаторов

12) Средняя наработка на отказ, ч                                         30 000

13) Средний срок службы газоанализатора, лет                                  5

Условия эксплуатации

- диапазон температуры окружающей среды, ^oC            от минус 55 до плюс 65

- диапазон относительной влажности окружающей

среды при температуре 35 ^oC, %                             от 0 до 95 без конденсации

- диапазон атмосферного давления, кПа                              от 86 до 108
