Функционально мониторы пациента анестезиологические моделей Vamos, Vamos plus построены по модульному типу и состоят из главного процессора, дисплея и сменных модулей.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип работы канала капнометрии основан на измерении CO2 в выдыхаемом воздухе.

Принцип действия газоаналитических каналов - измерение N2O, О2 и анестетиков на вдохе и на выдохе. Результаты измерения отображаются на мониторе в численном выражении (в % или мм рт. ст.) и графически.

Дисплей монитора разделён на несколько областей отображения информации:

• - окна для аварийных сообщений;

• - окно для дисплея работы аккумулятора и состояния заряда аккумулятора, а также для дисплея частоты пульса;

• - окно графиков или меню;

• - окно для индикации концентрации на вдохе и концентрации в конце выдоха для первичного анестезирующего газа;

• - окно для цифрового представления SpO2 и частоты пульса;

• - дополнительное окно для индикации концентрации на вдохе и концентрации в конце выдоха для вторичного анестезирующего газа;

• - окно для индикации концентрации на вдохе и концентрации N2O в конце выдоха;

• - окно для индикации концентрации на вдохе и концентрации CO2 в конце выдоха.



  Рисунок 1. Внешний вид монитора пациента анестезиологического модели Vamos.



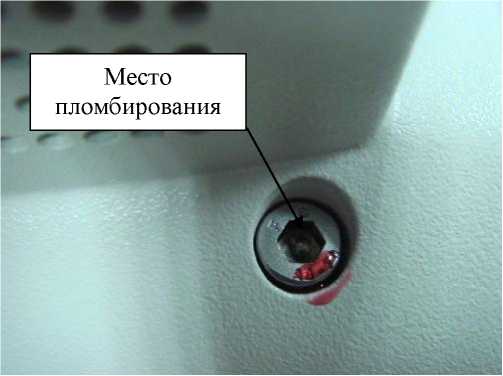

  Рисунок 2. Монитор пациента анестезиологического модели Vamos. Вид сзади.

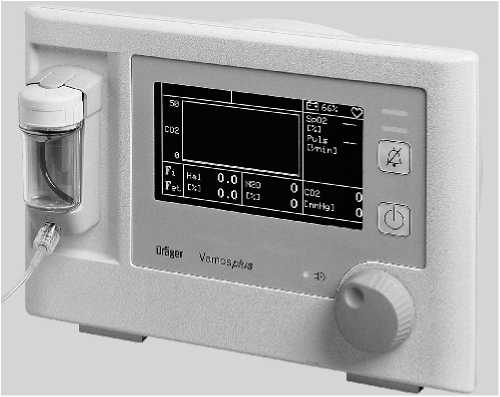

Рисунок 3. Внешний вид монитора пациента анестезиологического модели Vamos plus.

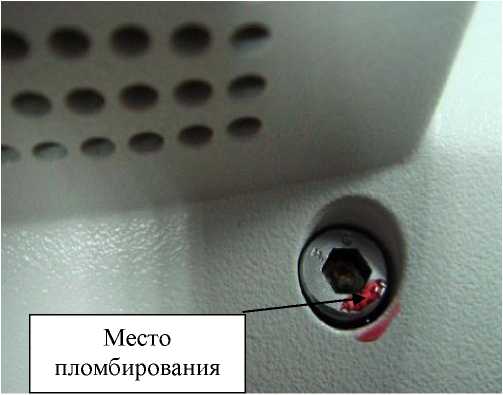

Рисунок 4. Монитор пациента анестезиологического модели Vamos plus. Вид сзади.

• 1.     Монитор пациента - 1 шт.

• 2.     Блок питания с кабелем - 1 шт.

• 3.     Трубка забора газа - 10 шт.

• 4.     Линия возврата газа- 1 шт.

• 5.     Ловушка водяная - 1 комп.

• 6.     Фильтр для линии возврата газа - 1 шт.

• 7.     Датчики SpO2 - 1 комп.

• 8.     Переходник Т-образный с фильтром- 1 шт.

• 9.     Аккумулятор - 1 комп.

• 10.    Крепление к наркозному аапарату - 1 шт.

• 11.   Держатель блока питания - 1 шт.

• 12.    Тройник к трубке забора газа - 1 шт.

• 13.    Фильтр к трубке забора газа - 1 шт.

• 14.    Руководство по эксплуатации - 1 экз.

• 15.   Методика поверки «Мониторы пациента анестезиологические моделей Vamos, Vamos plus. Методика поверки. МП 242-1332-2012».

• 1) . Канал пульсоксиметрии.

  • 1.1. Пределы допускаемой абсолютной погрешности монитора в диапазоне от 70 до 100 % при измерении SpO2, %: ±5;

  • 1.2. Диапазон измерений частоты пульса, мин^-1: от 20 до 250;

  • 1.3. Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1: ± 5.

• 2) . Канал капнометрии.

2.1. Пределы допускаемой абсолютной погрешности измерений парциального давления CO2 в выдыхаемом воздухе:

- в диапазоне от 0 до 6,0 кПа (от 0 до 50 мм рт. ст.): ± 0,5 кПа (± 3,3 мм рт.ст.);

3). Каналы газового анализа.

Таблица 2 Основные метрологические характеристики газоаналитических каналов.

• 4) . Питание монитора:

- от сети переменного тока частотой (50 ±1) Гц, В: (220 ±22) В;

• - резервный аккумулятор: 15 В

• 5) . Потребляемая мощность, В^А, не более: 55

• 6) . Масса, кг; менее: 1,9

• 7) . Габаритные размеры, мм: 240*166*165

• 8) . Средний срок службы: 5 лет.

• 9) Средняя наработка на отказ, ч.: 10000.

• 10) . Условия эксплуатации:

• - диапазон температуры окружающего воздуха: от 10 до 40 °С;

• - диапазон относительной влажности воздуха: от 5 до 90 % ;

• - диапазон атмосферного давления: от 570 до 1100 кПа.
