Функционально мониторы пациента состоят из независимых измерительных каналов.

Принцип работы канала артериального давления основан на определение систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала частоты дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.

Принцип работы канала термометрии основан на измерение и регистрации температуры тела пациента терморезисторами.

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип работы канала капнометрии основан на измерении CO2 в выдыхаемом воздухе.

Монитор пациента конструктивно состоит из дисплея, комплекта регистрирующих датчиков (для измерения параметров ЭКГ, температуры, SpO2, ЧП, АД, CO2 в выдыхаемой смеси) и набора кабелей пациента, термопринтера.

Монитор пациента имеет сенсорный цветной ЖК-дисплей, на котором могут одновременно отображаться измеряемые показатели, сигналы в виде колебаний и информация о тревожных сигналах, номер постели больного, состояние монитора пациента, время и другая информация. Основной экран поделен на несколько областей: область сигналов тревоги, информационная область, область диаграмм, область цифровых значений, область главного меню.

В мониторе предусмотрено включение тревожной сигнализации при выходе измеряемых

параметров за установленные пределы.

tkrtyfi

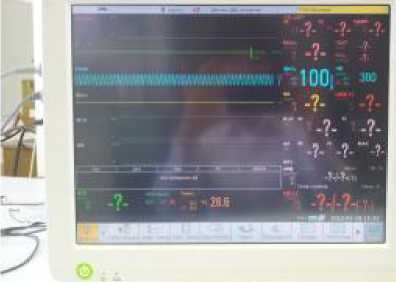

Рис.1 Внешний вид монитора пациента

Vista 120

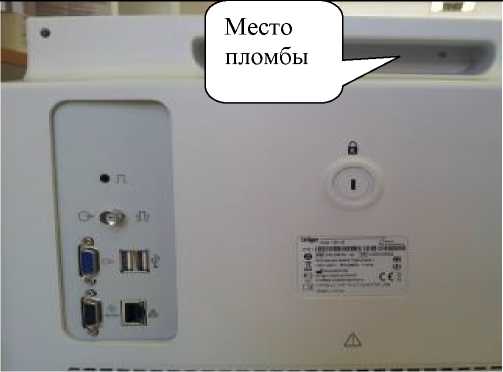

Рис.2 Внешний вид монитора пациента Vista 120. Вид пломбы

Лист № 2 Всего листов 4

• 1.  Монитор пациента Vista 120 - 1 шт.

• 2.  Кабель электропитания - 1 компл.

• 3.  ЭКГ моно-кабель монитора для подключения кабеля пациента на 3/5 электродов, многоразовый- 1 комплект.

• 4.  ЭКГ кабель пациента на 5/3 электродов - 1 комплект.

• 5.  Электроды ЭКГ - 1 комплект.

• 6.  Датчик пульсоксиметрии - 1 комплект.

• 7.  Манжета неинвазивного измерения артериального давления - 1 комплект.

• 8.  Шланг соединительный для подключения манжет неинвазивного измерения артериального давления - 1 комплект.

• 9.  Датчик температуры - 1 комплект.

• 10. Модуль с датчиком измерения концентрации углекислого газа - 1 шт.

• 11. Адаптер дыхательных путей для датчика измерения концентрации углекислого газа -1 комплект.

• 12. Батарея аккумуляторная литий-ионная - 1 шт.

• 13. Бумага для термопринтера - 4 рулона.

• 14. Крепления монитора - 1 комплект.

• 15. Руководство по эксплуатации - 1 экз.

• 16. Методика поверки «Мониторы пациента Vista 120. Методика поверки. МП 242-15902013».

• 1 Электрокардиографический канал .

  • 1.1. Диапазон измерений входных напряжений, мВ: от 0,05 до 5;

  • 1.2. Пределы допускаемой относительной погрешности монитора при измерении напряжений, %: ± 5;

  • 1.3. Входной импеданс, МОм, не менее: 5;

  • 1.4. Коэффициент ослабления синфазных сигналов, дБ, не менее: 90;

  • 1.5. Напряжение внутренних шумов, приведенных ко входу, мкВ, не более: 30;

  • 1.6. Диапазон частоты сердечных сокращений, мин^-1: от 30 до 300 мин^-1.

  • 1.7. Пределы допускаемой абсолютной погрешности монитора при измерении частоты сердечных сокращений, мин^-1: ±5.

1.8 Диапазон измерений смещения ST сегмента, мВ: от -0,8 до + 0,8

1.9. Пределы допускаемой относительной погрешности при измерении смещения ST сегмента, %: ±10;

1.10 Пределы допускаемой относительной погрешности неравномерности амплитудночастотной характеристики (АЧХ) в диапазоне частот 0,67 до 40 Гц, %: от -10 до 5;

• 2 Канал пульсоксиметрии .

  • 2.1. Диапазон показаний SpO2, %: от 70 до 100;

  • 2.2. Диапазон измерений SpO2, %: от 80 до 100;

  • 2.3. Пределы допускаемой абсолютной погрешности монитора при измерении SpO2, %: ±3;

  • 2.4. Диапазон измерений частоты пульса, мин^-1: от 30 до 300;

  • 2.5. Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1: ±5.

• 3 Канал артериального давления .

  • 3.1. Диапазон измерений избыточного давления в компрессионной

манжете, кПа (мм рт.ст.): от 3,3 до 28,6 (от 25 до 215);

• 3.2. Пределы допускаемой абсолютной погрешности монитора при измерении избыточного давления в компрессионной манжете, кПа (мм рт.ст.): ±0,67 (±5).

Лист № 3 Всего листов 4 4 Канал термометрии .

• 4.1. Диапазон измерений температуры, °С: от 30 до 42;

• 4.2. Пределы допускаемой абсолютной погрешности монитора при измерении температуры, °С: ±0,2.

5 Канал частоты дыхания:

• 5.1. Диапазон базового импеданса, кОм: от 0, 2 до 2,5;

• 5.2. Диапазон измерений частоты дыхания (ЧД), мин^-1: от 4 до 120;

• 5.3. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания в диапазоне от 4 до 30 мин^-1, мин^-1: ±3.

• 5.4. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания в диапазоне от 31 до 120 мин^-1, мин^-1: ±9

• 6. Канал капнометрии.

  • 6.1. Диапазон измерений парциального давления CO2 в выдыхаемом воздухе: от 0 до 13,3 кПа (от 0 до 100 мм рт.ст.);

  • 6.2. Пределы допускаемой абсолютной погрешности измерений парциального давления CO2 в выдыхаемом воздухе: ± 0,5 кПа (± 4 мм рт. ст.);

• 8 Масса, кг, не более: 7,0;

• 9 Габаритные размеры, мм, не более: 316*408*157;

• 10 Средний срок службы, лет: 5.

• 11 Средняя наработка на отказ, ч.: 5000.

• 12 Условия эксплуатации:

• - диапазон температуры окружающего воздуха, °С: от 5 до 40;

• - диапазон относительной влажности воздуха, %: от 25 до 80;

• - диапазон атмосферного давления, кПа: от 86 до 106.
