Номер по Госреестру СИ: 51424-12
51424-12 Расходомеры многофазные
(NetOil&Gas)
Назначение средства измерений:
Расходомеры многофазные NetOil&Gas предназначены для измерения массового расхода и массы сырой нефти и воды, извлекаемых из недр, а также расхода нефтяного газа в газожидкостном потоке без предварительной сепарации.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 03.10.2017
Номер записи - 141033
ID в реестре СИ - 363433
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, NetOil&Gas,
Производитель
Изготовитель - Фирма "Invensys Systems Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№825 от 2012.10.02 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 51424012)
№1161 от 2016.08.22 О внесении изменений в описание типа на установки измерительные Мера-МР
№1905 от 2014.11.26 О внесении изменений в описание типа на расходомеры многофазные NetOil&Gas
№758 от 2018.04.19 О переоформлении свидетельства об утверждении типа средства измерений № 51424 "Установки для регулировки и поверки счетчиков электрической энергии ЦУ6800"
№1221 от 2018.06.15 О продлении срока действия свидетельсв об утверждении типа средств измерений
Наличие аналогов СИ: Расходомеры многофазные (NetOil&Gas)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Invensys Systems Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14810-05 01.12.2010 |
Системы, I/A Series Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
14810-09 01.06.2014 |
Системы, I/A Series Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
15055-06 01.05.2011 |
Контроллеры отказоустойчивые программируемые, TRICON/TS3000 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15055-09 01.01.2015 |
Контроллеры отказоустойчивые программируемые, TRICON/TS3000 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
15863-07 01.07.2012 |
Датчики давления, I/A Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15863-08 01.01.2014 |
Датчики давления, I/A Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
15879-06 01.09.2011 |
Анализаторы кондуктометрические, 870 ITEC/ 871 EC (LB, NL, EV) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15880-06 01.09.2011 |
pH-метры, 8701 TPH/871 PH (A, B, F, P), 875 PH/871 PH, 871A, EP460, PH10 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15969-02 01.02.2007 |
Расходомеры массовые с преобразователями расхода и измерительными преобразователями, I/A Series (расходомеры), CFS10, CFS20, CFS30 (преобразователи расхода), CFT10, CFT15, CFT30 (измерительные преобразователи) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15969-06 01.04.2011 |
Расходомеры массовые с преобразователями расхода и измерительными преобразователями, I/A Series (расходомеры), CFS10, CFS20 (преобразователи расхода), CFT10, CFT15, CFT50 (измерительные преобразователи) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
15971-02 01.02.2007 |
Расходомеры вихревые, 83F, 83W Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
15971-07 29.09.2022 |
Расходомеры вихревые, 83F, 83W, 84F, 84W Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
15973-02 01.02.2007 |
Системы измерительные количества продукта в резервуарах, Tank-Expert Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20248-05 01.12.2010 |
Преобразователи измерительные, RTT20 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20361-02 01.02.2007 |
Счетчики-расходомеры индукционные с первичным и вторичным преобразователем, I/A Series (счетчик) 9300A (первичный преобразователь) IMT25 (вторичный преобразователь) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
20361-03 01.07.2008 |
Счетчики-расходомеры индукционные с первичными и вторичными преобразователями, I/A Series (счетчик) 9300А, 2800, 8000А, 8300, 9100А, 9200А (первичные преобразователи) IMT25, IMT25L, IMT96 (вторичные преобразователи) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
20379-02 01.02.2007 |
Преобразователи многопараметрические, IMV30 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20379-04 01.02.2009 |
Преобразователи многопараметрические, IMV30 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20379-10 01.04.2015 |
Преобразователи многопараметрические, IMV30 и IMV31 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
20908-06 01.05.2011 |
Контроллеры отказоустойчивые программируемые, TRIDENT Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
51424-12 03.10.2017 |
Расходомеры многофазные, NetOil&Gas Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
53133-13 02.04.2018 |
Расходомеры массовые с преобразователями расхода и измерительными преобразователями, I/A Series (расходомеры), CFS10, CFS20 (преобразователи расхода) и CFT50, CFT51 (измерительные преобразователи) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
54693-13 23.08.2018 |
Датчики температуры, RTT15, RTT20, RTT30, RTT80 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
58863-14 24.10.2019 |
Системы, I/A Series (Foxboro EVO™) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
60808-15 27.05.2020 |
Контроллеры отказоустойчивые программируемые, TRICON Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
66221-16 26.12.2021 |
Расходомеры вихревые, Foxboro Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
67381-17 02.05.2022 |
pH-метры, 875PH, 876PH и 876PH-S Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67732-17 09.06.2022 |
Анализаторы кондуктометрические, 875EC, 875CR, 876EC, 876CR Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82627-21 |
Система I/A Series установки ЭЛОУ-АВТ-6 и секции висбрекинга гудрона ПАО "Саратовский НПЗ", 1, 8, 3, 9, 3, 0 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
82626-21 |
Система I/A Series установки Л-24-6 ПАО "Саратовский НПЗ", 1, 8, 3, 9, 3, 1 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
82766-21 |
Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84373-22 |
Система I/A Series установки РХ № 2 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84348-22 |
Система I/A Series установки изомеризации ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84487-22 |
Система I/A Series установки ХВО ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84469-22 |
Система I/A Series установки БОСВ и участка ФХ ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84521-22 |
Система I/A Series участка резервуарного парка паспортной продукции 3 группы производства № 4 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84522-22 |
Система I/A Series установки БОВ-4 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Кто поверяет Расходомеры многофазные (NetOil&Gas)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ГМС НЕФТЕМАШ" (RA.RU.311402) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ГМС НЕФТЕМАШ" (RA.RU.311402) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГУП "ВНИИР" (74) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры многофазные (NetOil&Gas)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11431 |
Программное обеспечение
Программное обеспечение является встроенным и метрологически значимым. Программное обеспечение защищено от несанкционированного доступа многоуровневой системой парольной защиты. Дополнительно конструкцией расходомера предусмотрено ограничение доступа к интерфейсам программного обеспечения методом пломбирования отдельных элементов расходомера. Примененные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений программного обеспечения и измеренных данных, а также изменения или удаления измерительной информации программного обеспечения в случае возникновения непредсказуемых физических воздействий. После кратковременного сбоя питания программное обеспечение автоматически восстанавливает свою работу, ведется защищенный журнал внештатных ситуаций. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010
Идентификационные данные программного обеспечения расходомеров приведены в таблице:
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Net_Oil_and_Gas_Mo nitor |
Image.ci3 |
6.3.65 |
1377df1d55e1a5e2b2cf 89ba0a2df5b7 |
MD-5 |
Температурный сенсор
Устройств о обработки информации
Измеритель обводненности
Преобразователь кориолисового расходомера
Датчик кориолисового расходомера
Преобразователь м н о го параметр и ч е с к и й

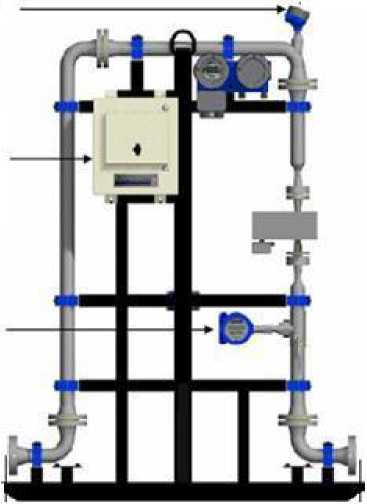

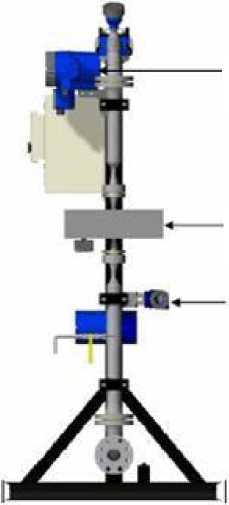

Рисунок 1 - Общий вид расходомера NetOil&Gas
Для предотвращения несанкционированной настройки и вмешательства пломбированию подлежат: устройство обработки информации, расходомеры кориолисовые, датчики обводненности, преобразователи многопараметрические и температурные сенсоры. Места пломбирования приведены на рисунках 2, 3, 4, 5, 6, 7.

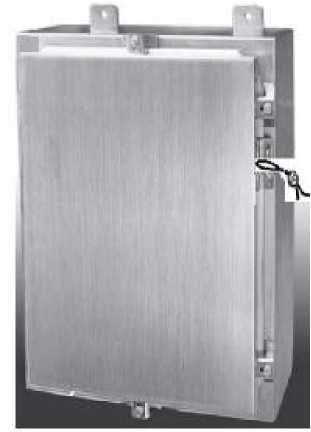

Рисунок 2 - Устройство обработки информации

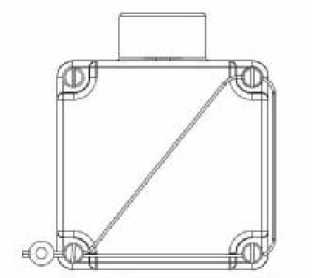

Рисунок 3 - Первичный преобразователь расхода

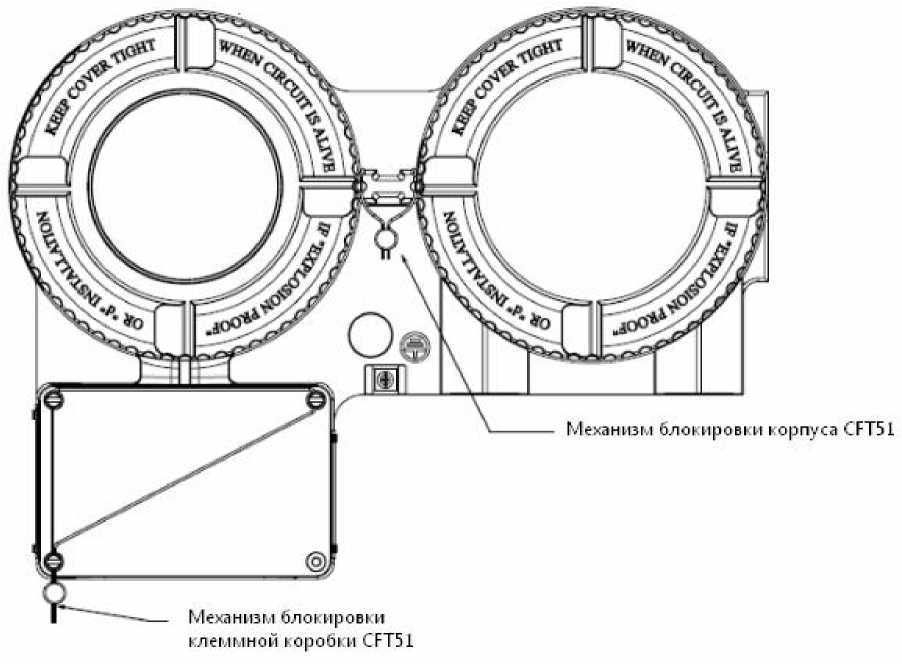

М ехз низм бл оки р овк и клеммной коробки CFT51
Рисунок 4 - Расходомер кориолисовый

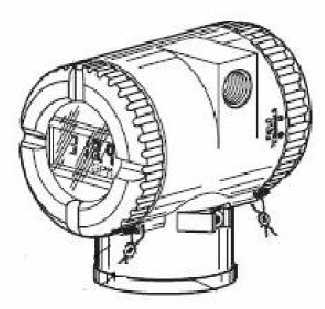

Рисунок 5 - Преобразователь много-

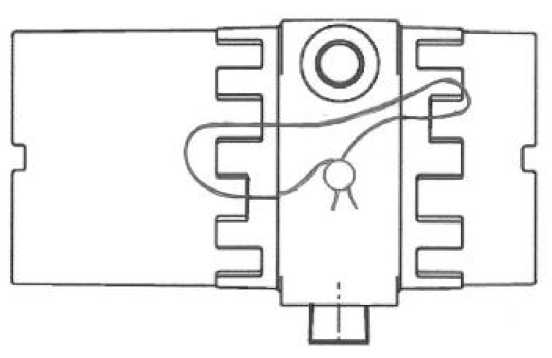

Рисунок 6 - Температурный сенсор
параметрический

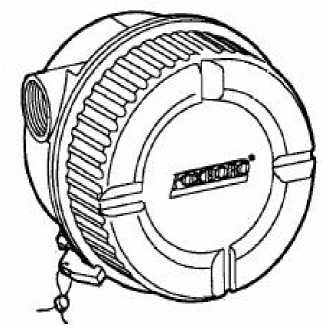

Рисунок 7 - Измеритель обводненности
Знак утверждения типа
Знак утверждения типананосится на корпус устройства обработки информации расходомера методом наклейки и в левом верхнем углу титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Расходомеры многофазные NetOil&Gas. Руководство по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам многофазным NetOil&Gas
1 ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное . Часть 0. Общие тре -бования.
-
2 ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
-
3 ГОСТ Р 52350.11-2005 Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь «i».
-
4 ГОСТ Р МЭК 60079-0-2007 Взрывоопасные среды . Часть 0. Оборудование. Общие требования.
-
5 ГОСТ Р МЭК 60079-1-2008 Взрывоопасные среды . Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»».
-
6 Техническая документация фирмы «Invensys Systems Inc.», ( США )
Поверка
Поверкаосуществляется по документу МП 51424-12 «Инструкция. ГСИ. Расходомеры многофазные NetOil&Gas фирмы «Invensys Systems Inc.», (США). Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 22 июня 2012 г. с изменениями №1, утвержденными ГЦИ СИ ФГУП «ВНИИР» 23 марта 2013 г.
Испытательный центр
Государственный центр испытаний средств измеренийФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии».
Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А. Тел.(843) 272-70-62, факс 27200-32, e-mail: vniirpr@bk.ru
Принцип действия расходомеров основан на использовании комбинации расходомеров кориолисовых Foxboro CFT50, CFT51 с измерителями обводненности Red Eye® и преобразователями многопараметрическими IMV, которые связываются посредством протокола Modbus с устройством обработки информации NetOilComputer (NOC).
Расходомеры кориолисовые измеряют плотность и массовый расход среды. Принцип действия расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по измерительной трубке датчика, колеблющейся с частотой автоколебаний. Кориолисовые силы препятствуют колебаниям трубки датчика, что приводит к сдвигу фаз колебаний на входе и выходе измерительной трубки датчика, выполненной в виде петли. Величина сдвига фаз колебаний пропорциональна массовому расходу. Измерение плотности основано на измерении резонансной частоты колебаний трубки расходомера.
Измеритель обводненности Red Eye® измеряет содержание воды в добываемой нефтесодержащей жидкости. Принцип действия измерителя основан на измерении уровня поглощения нефтью и водой ближнего инфракрасного излучения в анализируемой водонефтяной эмульсии.
Преобразователь многопараметрический IMV измеряет давление и температуру среды, а также перепад давлений на датчике кориолисового расходомера.
Устройство обработки информации NOC вычисляет массовый расход нефти и воды, объемный расход газа в газожидкостном потоке, приведенный к стандартным условиям. Также NOC имеет опциональный вход для приема данных измерений от внешнего расходомера, установленного на отдельной газовой линии.
|
DN 15 мм (1/2") |
1-60 (0,012-0,694) |
|
DN 25 мм (1") |
3-300 (0,035-3,472) |
|
DN 40 мм (11/2") |
7-700 (0,081-8,100) |
|
DN 50 мм (2") |
12-1150 (0,139-13,333) |
|
DN 80 мм (3") |
27-2700 (0,3125-31,25) |
|
Диапазон массового расхода жидкости при объемной доле газа 50%, | |
|
т/сут (кг/с) | |
|
для преобразователей расхода | |
|
DN 15 мм (1/2") |
10-32 (0,116-0,379) |
|
DN 25 мм (1") |
43-144 (0,498-1,667) |
|
DN 40 мм (11/2") |
108-360 (1,250-4,167) |
|
DN 50 мм (2") |
173-576 (2,002-6,667) |
|
DN 80 мм (3") |
410-1368 (4,745-15,833) |
|
Объемная доля газа* в газожидкостном потоке, %, не более |
50 |
|
Максимальный объемный расход газа при рабочих условиях, м3/сут | |
|
для преобразователей расхода | |
|
DN 15 мм (1/2") |
32 |
|
DN 25 мм (1") |
144 |
|
DN 40 мм (11/2") |
360 |
|
DN 50 мм (2") |
576 |
|
DN 80 мм (3") |
1368 |
|
Пределы допускаемой относительной погрешности расходомера при из- | |
|
мерении массы и массового расхода жидкости (без газа), %, равны |
±2,5 |
|
Пределы допускаемой относительной погрешности расходомера при из- | |
|
мерении объема и объемного расхода нефтяного газа в стандартных ус- | |
|
ловиях, %, равны |
±5,0 |
|
Пределы допускаемой относительной по- при объемной доле воды в | |
|
грешности расходомера при измерении сырой нефти: | |
|
массы и массового расхода сырой нефти до 70% |
±6,0 |
|
без учета воды, %, равны от 70 до 95% |
±15,0 |
|
Содержание объемной доли воды в сырой нефти (обводненность), % |
от 0 до 100 |
|
Давление измеряемой среды, МПа |
от 0,3 до 9,9 |
|
Температура измеряемой среды, оС |
от -29 до +121 |
|
Кинематическая вязкость сырой нефти при рабочих условиях, мм2/с |
до 1000 |
|
Диапазон плотности сырой нефти, кг/м3 |
от 700 до 1180 |
|
Максимальный перепад давления, МПа |
0,15 |
|
Габаритные размеры, мм, не более |
1520 х 910 х 2080 |
|
Масса с преобразователем расхода, кг, не более | |
|
- CFS10, DN 15 мм (1/2") |
390 |
|
- CFS10, DN 25 мм (1") |
400 |
|
- CFS10, DN 40 мм (11/2") |
430 |
|
- CFS10, DN 50 мм (2") |
455 |
|
- CFS20, DN 80 мм (3") |
545 |
|
Потребляемая мощность, Вт, не более |
70 |
|
Напряжение питания, В |
120-230; 24 пост. |
|
Взрывозащита |
IEx d IIB T3 |
|
Класс защиты |
IP66 |
|
Условия эксплуатации: | |
|
температура окружающей среды, оС | |
|
- устройство обработки информации |
от 0 до +50 |
|
- измерительная часть на раме |
от -20 до +85 |
|
относительная влажность (без конденсации), % |
до 100 |
|
* Объемная Доля газа - отношение объема газа к объему газожиДкостной , |
смеси при рабочих условиях. |
