Принцип работы колонок топливораздаточных SK700-2 состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через фильтр и приёмный клапан подаётся в счётчик (поршневой или объёмно-шнековый), из которого через раздаточный рукав с краном поступает в бак транспортного средства.

Информация о количестве топлива, прошедшего через счётчик, при помощи преобразователя импульсов поступает в электронно-вычислительное устройство колонок топливораздаточных SK700-2, измеренное количество импульсов прямо пропорционально объёму топлива. На цифровом табло колонки отображается количество отпущенного топлива, его цена и стоимость.

Установка показаний в положение нуля на цифровом табло разового учёта выданного объёма топлива производится автоматически при снятии раздаточного крана, либо при нажатии клавиши выбора марки топлива.

Основными элементами колонки являются:

• - счётчик (измеритель объёма) поршневого типа С+ или V или V+, либо объёмношнековый счётчик типа Ecometer;

• - электронно-вычислительное устройство Sandpiper 2 (Е101) производства фирмы «Gilbarco GmbH & Co. KG», Германия;

• - насосный агрегат с газоотделителем типа Gilbarco GPU-90 или Gilbarco GPU-140 производительностью 90 л/мин и 140 л/мин соответственно;

• - датчик импульсов ME01-04 (140893503) производства фирмы «Eltomatic», Дания или SK700 IS (140861632) фирмы «Gilbarco GmbH & Co. KG», Германия, или Gilbarco SIP Pulser (М10623, M11128);

• - раздаточный рукав с краном.

В зависимости от комплектации колонки топливораздаточные SK700-2 могут оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, панелями предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID.

Колонки топливораздаточные SK700-2 могут быть оснащены устройством газовозврата Мех 0831 или M11292 производства фирмы «Durr Technic GmbH & CO. KG» или Vapor Vac фирмы «Fafnir», или Healy фирмы «Franklin Fueling Systems», или Vapor TEK фирмы «Veeder-Root Co», «Gilbarco Inc».

Колонки могут быть оснащены модулем температурной компенсации (АТС) фирмы «Gilbarco Inc.» или «Gilbarco GmbH & CO. KG», что позволяет производить автоматическую термокомпенсацию отпускаемого топлива, приведённого к температуре 15 °С.

Колонки топливораздаточные SK700-2 в зависимости от исполнения выпускаются одно-или двухсторонние, на каждой из сторон может быть от 1 до 6 раздаточных рукавов.

Колонки топливораздаточные SK700-2 выпускаются со встроенным насосом или без насоса, в последнем случае применяется погружной насос в резервуаре. При использовании колонок без насоса давление топлива на входе колонки должно быть не менее 0,2 МПа.

Блок электроники комплектуется электронагревателем для устойчивой работы при отрицательных температурах окружающей среды.

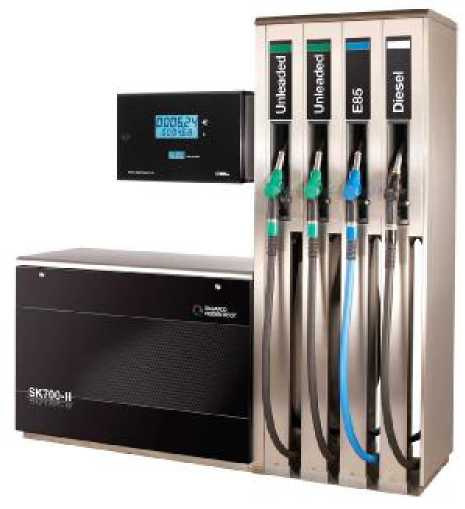

Рисунок 1- Колонка топливораздаточная SK700-2.

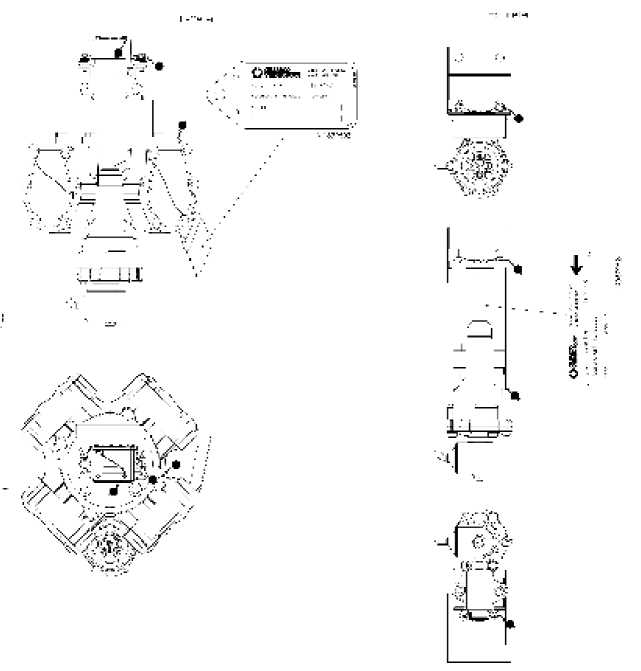

Рисунок 2 - Схема пломбировки измерителей объёма.

Рисунок 3 - Схема пломбировки электронного блока.

Таблица 4 -

В колонках реализован прямой метод непосредственной оценки объёма топлива измерителем объёма топлива, проходящего через колонку, в единицах объёма.

Таблица 2

Продолжение таблицы
