Принцип работы колонок состоит в следующем: сжиженный газ из резервуара подводится к патрубку жидкой фазы и через механический или электромагнитный клапан, фильтр, сепаратор поступает в поршневой счётчик, затем через дифференциальный клапан, разрывную муфту и раздаточный рукав с краном поступает в бак транспортного средства. Газовая фаза после сепаратора поступает обратно в резервуар. При помощи датчика импульсов информация о количестве сжиженного газа, прошедшего через счётчик, поступает в электронно-вычислительное устройство колонки, на цифровом табло которого индицируется количество отпущенного сжиженного газа, его цена и стоимость.

Для исключения попадания газовой фазы в раздаточный шланг давление сжиженного газа на выходе поршневого счётчика превышает давление газовой фазы не менее, чем на 100 кПа (1 бар). Это превышение обеспечивается автоматически при помощи дифференциального клапана.

Колонка оснащена манометрами для контроля:

• - давления газа на выходе перед раздаточным рукавом;

• - давления газовой фазы.

Задание дозы сжиженного газа и включение колонок производится непосредственно с колонки или оператором с пульта дистанционного управления или системы управления.

Установка показаний на цифровом табло разового учёта выданного объёма топлива и стоимости в положение нуля производится автоматически при снятии раздаточного крана с колонки.

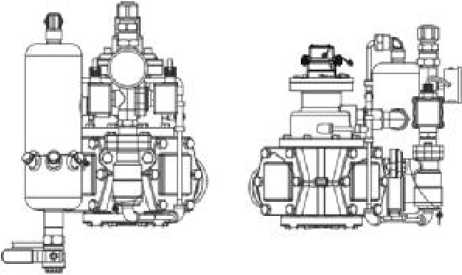

Основными элементами колонки являются:

• - счётчик (измеритель объёма) поршневого типа «PRIMA» фирмы «2A Muhendislik A.§.», Турция или «YGM» фирмы «Yenen Engineering AS», Турция;

• - датчик импульсов типа 01-08 производства фирмы «Eltomatic», Дания или SK700 IS фирмы «Gilbarco GmbH & Co. KG», Германия, или SIP «Gilbarco», США;

• - электронно-вычислительное устройство Sandpiper 2 (Е101) производства фирмы «Gilbarco GmbH & Co. KG», Германия;

• - фильтр тонкой очистки (30 мкм);

• - преобразователь импульсов;

• - сепаратор гравиметрического типа;

• - дифференциальный клапан, являющийся частью измерителя объёма «PRIMA» фирмы «2A Muhendislik Л.§.», Турция или «Differential valve», фирмы «Yenen Engineering AS», Турция;

• - раздаточный рукав длиной не менее 3,3 м с краном, выдерживающий давление не менее 10,0 МПа (100 бар).

Колонки могут быть дополнительно оснащены взрывозащищенным модулем температурной компенсации АТС производства фирмы «Gilbarco GmbH & Co. KG», Германия,

Лист № 2 Всего листов 5 или фирмы «Kraus Global Inc», Канада, что позволяет производить автоматическую коррекцию объёма сжиженного газа, приведённого к температуре 15 °С.

В зависимости от комплектации колонки раздаточные сжиженного газа SK700-2/LPG, SK700-2/IOD/LPG могут оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, панелями предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID.

Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.

Исполнение SK700-2/LPG от SK700-2/IOD/LPG отличается расположением рукава раздаточного и электронного блока.

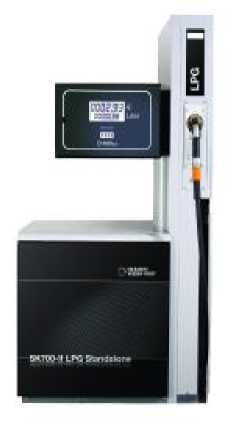

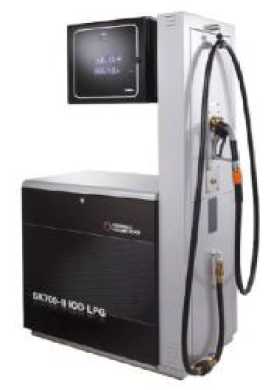

Рисунок 1- Колонки раздаточные сжиженного газа: а) SK700-2/LPG, б) SK700-2/IOD/LPG.

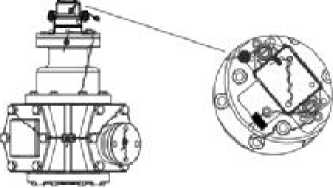

Рисунок 2 - Схема пломбировки измерителя объёма.

Рисунок 3 - Схема пломбировки электронного блока.

Таблица 4 -

В колонках реализован прямой метод непосредственной оценки объёма топлива измерителем объёма топлива, проходящего через колонку, в единицах объёма.

Таблица 2

Продолжение таблицы 2
