Номер по Госреестру СИ: 52123-12
52123-12 Трансформаторы напряжения емкостные
(OTCF 525)
Назначение средства измерений:
Трансформаторы напряжения емкостные OTCF 525 (далее по тексту -
трансформаторы) предназначены для измерения высокого напряжения переменного тока промышленной частоты до 500 кВ и передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в электрических установках.
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 141860
ID в реестре СИ - 364260
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
нет данных,
Производитель
Изготовитель - Фирма "Areva T&D Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2922 дн.
Приказы РСТ, где упоминается данный тип СИ
№968 от 2024.04.12 ПРИКАЗ_Об утверждении типов средств измерений (11)
№1099 от 2012.12.05 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 52123-12 по 52129-12,51602-12,52130-12 по 52132-12,51931-12,51868-12,52133-12)
№3363 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Гипербарическая техника" (ТК 416)
Наличие аналогов СИ: Трансформаторы напряжения емкостные (OTCF 525)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Areva T&D Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52123-12 |
Трансформаторы напряжения емкостные, OTCF 525 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
57751-14 |
Трансформаторы напряжения емкостные, OTCF 362 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
8 лет |
|
68550-17 |
Трансформаторы напряжения, OTFC 362 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
69714-17 |
Трансформаторы напряжения, OTCF 362 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
71782-18 |
Трансформаторы напряжения емкостные, OTCF 123 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
71959-18 |
Трансформаторы напряжения емкостные, OTCF 245 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
75525-19 |
Трансформаторы напряжения емкостные, OTCF 245 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
75523-19 |
Трансформаторы напряжения емкостные, OTCF 123 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
81368-21 |
Трансформаторы напряжения емкостные, OTCF 245 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
82356-21 |
Трансформаторы напряжения емкостные, OTCF 123 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
82355-21 |
Трансформаторы напряжения емкостные, OTCF Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
86050-22 |
Трансформаторы напряжения емкостные, OTCF 123 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
93023-24 |
Трансформаторы напряжения емкостные, OTCF 245 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
93023-24 |
Трансформаторы напряжения емкостные, OTCF 245 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
95027-25 |
Трансформаторы напряжения емкостные, OTCF 245 Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Трансформаторы напряжения емкостные (OTCF 525)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения емкостные (OTCF 525)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографским способом, а на табличку технических данных трансформаторов клеится наклейка со знаком утверждения типа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведений нет.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным OTCF 525
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»; Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений-
- «осуществлении торговли и товарообменных операций...»;
-
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-Трансформатор напряжения эталонный NUES (номинальное первичное напряжение 330/\3; 500/\3; 750/\3, класс точности 0,05);
-
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03-А) %, угловая погрешность ±(0,1+0,03-А) мин, где А - значения измеряемой погрешности;
-
- Магазин нагрузок МР3025 (± 4 %).
Изготовитель
Фирма Areva T&D Inc., США.
Адрес: One Ritz Avenue, Waynesboro, GA, 30830, США
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия трансформаторов напряжения емкостных OTCF 525 основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
Трансформаторы напряжения состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и смонтирован в виде колонны из трех секций. ЭМУ состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора и подключается к выходу делителя. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет три вторичные обмотки и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя
На боковой части бака находится контактная коробка вторичных выводов (на рис.1 видна внизу). Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.

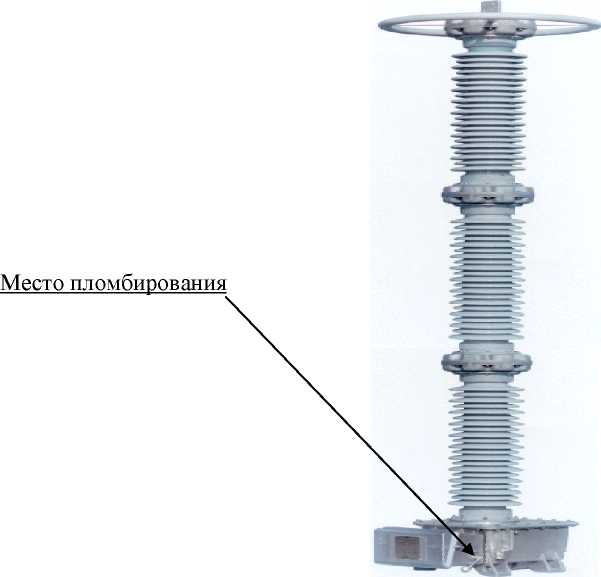

Рис.1. Общий вид трансформатора напряжения емкостного OTCF 525
Таблица 1 - Характеристики трансформаторов напряжения емкостных OTCF 525
|
Характеристика |
Значение | |
|
Наибольшее рабочее напряжение, кВ |
525 | |
|
Номинальное напряжение первичной обмотки, кВ |
50(0 \3 | |
|
Номинальное напряжение основной вторичной обмотки, В |
100/\3 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 | |
|
Класс точности основной вторичной обмотки |
0,2 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
20 |
100 |
|
Класс точности дополнительной вторичной обмотки |
3Р | |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
100 | |
|
Номинальная емкость, пФ |
5400 | |
|
Номинальная частота переменного тока, Гц |
50 | |
|
Габаритные размеры, мм, (внешний диаметрхвысота) |
864x5672 | |
|
Масса трансформатора, не более, кг |
955 | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
ХЛ1 | |
