Сведения о средстве измерений: 68550-17 Трансформаторы напряжения

Номер по Госреестру СИ: 68550-17
68550-17 Трансформаторы напряжения
(OTFC 362)

Назначение средства измерений:
Трансформаторы напряжения OTFC 362 (далее - трансформаторы напряжения), предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 330 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения

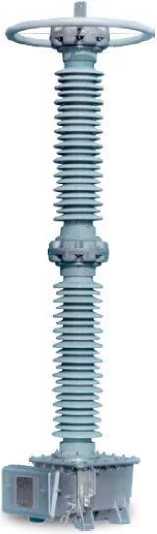

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 160216
ID в реестре СИ - 382616
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Areva T&D Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1898 от 2017.09.07 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы напряжения (OTFC 362)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Areva T&D Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
52123-12

Трансформаторы напряжения емкостные, OTCF 525
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
57751-14

Трансформаторы напряжения емкостные, OTCF 362
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
8 лет
68550-17

Трансформаторы напряжения, OTFC 362
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
69714-17

Трансформаторы напряжения, OTCF 362
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
4 года
71782-18

Трансформаторы напряжения емкостные, OTCF 123
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
71959-18

Трансформаторы напряжения емкостные, OTCF 245
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
75525-19

Трансформаторы напряжения емкостные, OTCF 245
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
75523-19

Трансформаторы напряжения емкостные, OTCF 123
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
81368-21

Трансформаторы напряжения емкостные, OTCF 245
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
82356-21

Трансформаторы напряжения емкостные, OTCF 123
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
82355-21

Трансформаторы напряжения емкостные, OTCF
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
86050-22

Трансформаторы напряжения емкостные, OTCF 123
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
93023-24

Трансформаторы напряжения емкостные, OTCF 245
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
93023-24

Трансформаторы напряжения емкостные, OTCF 245
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
95027-25

Трансформаторы напряжения емкостные, OTCF 245
Фирма "Areva T&D Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (OTFC 362)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы напряжения (OTFC 362)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта трансформатора типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к трансформаторам напряжения OTFC 362

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

Поверка

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

  • - трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS, NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);

  • - приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

  • - магазины нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


Изготовитель


«Areva T&D Inc.», США
Адрес: One Ritz Avenue. Waynesboro. GA. 30830. USA

Заявитель

Общество    с    ограниченной    ответственностью    «Инженерный    центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru

Испытательный центр


Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail: info@rostest.ru

Принцип действия трансформаторов основан на методе емкостного деления высокого напряжения с последующим преобразованием посредством электромагнитной индукции переменного тока.

Трансформаторы состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помешенных в залитые маслом фарфоровые изоляторы, и смонтированы в виде колонны. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Электромагнитный трансформатор имеет секционированную первичную обмотку для подгонки коэффициента трансформации, две основные вторичные обмотки и одну дополнительную. ЭМУ заключено в герметичный бак. заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.

Общий вид трансформаторов напряжения приведен на рисунке 1.

Внешний вид. Трансформаторы напряжения (OTFC 362), http://oei-analitika.ru

Рисунок 1 - Общий вид трансформаторов напряжения

Программное обеспечение отсутствует.


Таблица 2 -

Наименование

Обозначение

Количество

Трансформатор напряжения

OTFC 362

13 шт.

Паспорт OTFC 362

-

13 экз.


Таблица 1 - Метрологические характеристики

Характеристика

Значение

OTFC 362

Заводской номер

683488001, 683488002, 683488008, 683488009, 683488011,

683488013, 683488014, 683488015, 683488016, 683488018,

683503101, 683503103, 683503105

Номинальное напряжение первичной обмотки, кВ

330/^3

Наибольшее рабочее напряжение, кВ

362

Номинальное напряжение вторичной обмотки, В

100/V3

Класс точности основной вторичной обмотки

0,2

Номинальная мощность основной вторичной обмотки, В^А

50

Номинальная частота, Гц

50
