Номер по Госреестру СИ: 52743-13
52743-13 Аппаратура геодезическая спутниковая
(Leica GM10)
Назначение средства измерений:
Аппаратура геодезическая спутниковая Leica GM10 предназначена для определения координат (приращения координат) точек земной поверхности.

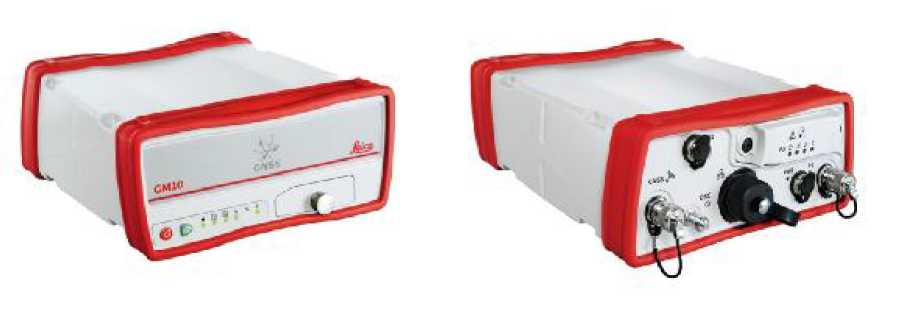

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.02.2018
Номер записи - 142568
ID в реестре СИ - 364968
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Без модификации, Аппаратура геодезическая спутниковая Leica GM10, Leica GM10,
Производитель
Изготовитель - Компания "Leica Geosystems AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 18
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2169 от 2011.05.10 О внесении изменений и дополнений в приложение к приказу Федерального агентства по техническому регулированию и метрологии от 20 августа 2010 г. № 3108
№1059 от 2021.06.18 Об утверждении типов средств измерений
№137 от 2013.02.21 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре сИ 52739-13 по 52743-13,27159-04,52744-13)
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (Leica GM10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Leica Geosystems AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25125-15 24.02.2020 |
Нивелиры электронные, DNA03, DNA10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
38321-16 28.07.2026 |
Дальномеры лазерные, Leica DISTO D2 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
43895-10 27.03.2020 |
Тахеометры электронные, Leica Builder 100, Leica Builder 200, Leica Builder 300, Leica Builder 400, Leica Builder 500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50417-12 09.07.2017 |
Дальномеры лазерные, Leica Disto D210, Leica Disto X310 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50513-12 20.07.2017 |
Дальномеры лазерные, Leica Racer 70, Leica Racer 100 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50575-12 20.07.2017 |
Аппаратура геодезическая спутниковая, Leica GR25 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50738-12 20.06.2027 |
Системы измерительно-проекционные, Leica 3D Disto Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
52742-13 25.01.2023 |
Аппаратура геодезическая спутниковая, Leica GS08plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
52743-13 22.02.2018 |
Аппаратура геодезическая спутниковая, Leica GM10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53010-13 30.01.2023 |
Тахеометры электронные, Leica iCon robot 50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53011-13 30.01.2023 |
Тахеометры электронные, Leica TS11 R500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53755-13 06.06.2018 |
Дальномеры лазерные, Leica DISTO D510 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54171-13 11.07.2018 |
Аппаратура мобильная сбора данных для ГИС, Leica Zeno5, Leica CS25, Leica CS25 GNSS Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54602-13 09.07.2024 |
Аппаратура геодезическая спутниковая, Leica GS14 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55020-13 30.09.2018 |
Системы лазерные координатно-измерительные сканирующие, Leica ScanStation P20 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55021-13 30.09.2018 |
Дальномеры лазерные, Leica DISTO X310 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56285-14 14.12.2029 |
Дальномеры лазерные, Leica DISTO D810 touch Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
56482-14 14.12.2024 |
Тахеометры электронные, Leica MS50, Leica TS50 I, Leica TM50 1", Leica TM50 0,5", Leica TM50 I 1", Leica TM50 I 0,5" Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
56782-14 06.03.2019 |
Системы мобильного сканирования, Pegasus:One Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57144-14 20.02.2024 |
Аппаратура геодезическая спутниковая, Leica iCG81, Leica iCG82 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57853-14 13.05.2024 |
Нивелиры электронные, Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
57866-14 13.05.2029 |
Дальномеры лазерные, Leica DISTO D110 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
58249-14 20.08.2019 |
Сканеры лазерные, Leica HDS 8810 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58419-14 13.05.2029 |
Нивелиры лазерные ротационные, Leica Rugby серий 600, 800 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
58667-14 29.09.2019 |
Аппаратура геодезическая спутниковая, Leica GMX901plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58964-14 10.11.2019 |
Тахеометры электронные, Leica iCR61, Leica iCR62, Leica iCR65 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58965-14 10.11.2019 |
Тахеометры электронные, Leica iCB62, Leica iCB65, Leica iCB69 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
60792-15 12.03.2025 |
Дальномеры лазерные, Leica DISTO D410, Leica DISTO S910 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61947-15 23.10.2025 |
Аппаратура геодезическая спутниковая, Leica GS10, Leica GS15 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61949-15 23.10.2025 |
Сканеры лазерные, Leica ScanStation P30, Leica ScanStation P40 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61950-15 23.10.2025 |
Тахеометры электронные, Leica TS16, Leica MS60, Leica TS60 I Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64203-16 16.06.2021 |
Аппаратура геодезическая спутниковая, Leica Zeno 20 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64256-16 16.06.2021 |
Тахеометры электронные, Leica TS11 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64403-16 28.06.2026 |
Нивелиры с компенсатором, Leica NA300, Leica NA500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
65933-16 14.12.2021 |
Тахеометры электронные, Leica FlexLine TS02 plus, Leica FlexLine TS06 plus, Leica FlexLine TS09 plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66125-16 21.12.2026 |
Нивелиры электронные, Leica LS10 0,3, Leica LS15 0,2, Leica LS15 0,3 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66436-17 19.01.2027 |
Аппаратура геодезическая спутниковая, Leica GR30, Leica GR50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66440-17 19.01.2022 |
Системы мобильного сканирования, Leica Pegasus:Two Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66713-17 27.02.2027 |
Аппаратура геодезическая спутниковая, Leica GS16 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70922-18 23.04.2024 |
Аппаратура геодезическая спутниковая, Leica GS18 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70923-18 23.04.2024 |
Тахеометры электронные, Leica TS15 G Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71358-18 01.06.2024 |
Сканеры лазерные, Leica BLK360 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71533-18 15.06.2029 |
Нивелиры с компенсатором, Leica NA730 plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74358-19 18.03.2029 |
Сканеры лазерные, Leica RTC360 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74357-19 18.03.2029 |
Дальномеры лазерные, Leica DISTO D510, Leica DISTO X310, Leica DISTO X3, Leica DISTO X4 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74257-19 01.03.2024 |
Аппаратура геодезическая спутниковая, Leica GS07 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74831-19 23.04.2024 |
Аппаратура геодезическая спутниковая, Leica iCG70 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74762-19 17.04.2029 |
Тахеометры электронные, Leica FlexLine TS03, Leica FlexLine TS07, Leica FlexLine TS10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74669-19 05.04.2029 |
Сканеры лазерные, Leica ScanStation P50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
76008-19 12.09.2024 |
Сканеры лазерные, Leica Pegasus: Backpack Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
80995-21 |
Тахеометр электронный, Leica TS60 I Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Аппаратура геодезическая спутниковая (Leica GM10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 7 | 0 | 6 | 0 | 1 | 0 | 1 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Аппаратура геодезическая спутниковая (Leica GM10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кировский ЦСМ Кировская область |
9010 | 9010 |
Программное обеспечение
Аппаратура геодезическая спутниковая Leica GM10 имеет встроенное ПО «Leica RefWorx», а также офисное ПО «Leica GNSS Spider», «Leica GeoMos Monitor», «Leica GeoMos Analyzer», устанавливаемые на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является компания «Leica Geosystems AG», Швейцария.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Leica RefWorx |
GM10 2.51.773.fw |
2.51.773 |
7DF59D49 |
CRC32 |
|
Leica GNSS Spider |
GNSS-Spider_v430_en.exe |
4.3.0 |
3066DD23 |
CRC32 |
|
Leica GeoMos Monitor |
GeoMoS Monitor.exe |
5.3.0.265 |
71859687 |
CRC32 |
|
Leica GeoMos Analyzer |
GeoMoS_Analyzer.exe |
5.3.0.265 |
FC941871 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой Leica GM10.
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
Компания «Leica Geosystems AG», Швейцария Heinrich - Wild - Strasse, CH - 9435, Heerbrugg, SwitzerlandТел.: +41 71 727 31 31, факс: +41 71 727 46 74
E-mail: info@leica-geosystems.com
Заявитель
ООО «НАВГЕОКОМ»129626, г.Москва, ул. Павла Корчагина, 2
Тел.: +7 (495) 781-77-77, факс: +7 (495) 747-51-30
E-mail: info@navgeocom.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501НТел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая Leica GM10 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая Leica GM10 представляет собой металлический корпус, вмещающий приёмник, управление которым осуществляется с помощью функциональных клавиш на передней панели, персонального компьютера со специализированным программным обеспечением или web-интерфейса. Принимаемая со спутников информация записывается на карту памяти объемом до 32 Гбайт или на стационарный компьютер-сервер.
Кроме стандартных режимов измерений «Статика» и «Кинематика в реальном времени» аппаратура геодезическая спутниковая GM10 поддерживает режим "Статика. Длительные наблюдения". Заявленная точность при этом достигается за счет проведения длительных сеансов измерений на базисных пунктах с использованием специализированных моделей внешних антенн (AR10 или AR25) и обработки полученных данных по специализированным алгоритмам программного обеспечения.
На передней панели аппаратуры геодезической спутниковой Leica GM10 расположены кнопка питания и кнопка переключения функциональных режимов, шесть светодиодных индикаторов состояния работы приемника, а также отсек для коммуникационных портов (USB и SD-карты).
Задняя панель аппаратуры геодезической спутниковой Leica GM10 оснащена следующими портами:
-
- 1 интерфейсный RS-232 порт с восьмиштырьковым разъёмом Lemo для связи с персональным компьютером или для подключения внешнего модема;
-
- 1 защищенный RJ45 порт Ethernet для поддержки протоколов TCP/IP, HTTP, NTRIP;
-
- 1 MMCX порт для подключения внешнего генератора частоты;
-
- 1 TNC порт для подключения внешней спутниковой GNSS-антенны;
-
- 1 пятиштырьковый порт Lemo для подачи внешнего питания;
-
- 1 порт TNC для подключения внешней радиоантенны.
Также на задней панели расположен отсек для подключения встроенного GSM либо
УКВ-радиомодема.
Внешний вид аппаратуры геодезической спутниковой Leica GM10.
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой Leica GM10 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
|
Наименование |
Количество, ед. |
|
Приемник Leica GM10 |
1 |
|
Внешняя антенна (AR-10, AR-25, AS-10, AT-504 GG) |
1 |
|
Кабель антенный |
1 |
|
Кабель данных |
1 |
|
Адаптер питания |
1 |
|
Кронштейн крепления |
1 |
|
SD-карта |
1 |
|
Кабель Ethernet |
1 |
|
Компакт-диск с ПО Leica GNSS Spider, GeoMos Monitor, GeoMos Analyzer* |
1 |
|
Руководство по эксплуатации на диске |
1 |
* - по заказу потребителя
|
Наименование характеристик |
Значение |
|
Тип приёмника: |
Многочастотный, многосистемный |
|
Количество каналов: |
120 |
|
Принимаемые сигналы: |
GPS: L1/L2/L2C/L5. ГЛОНАСС: L1/L2. Galileo: E1, E5a, E5b, Alt-BOC Compass SBAS: WAAS, EGNOS, GAGAN, MSAS |
|
Режимы измерений: |
«Статика», «Статика. Длительные наблюдения», «Кинематика в реальном времени» |
|
Тип антенны: |
Внешняя, модели: AR-10, AR-25, AS-10, AT-504 GG |
|
Допускаемая СКП измерений в режиме «Статика», мм:
|
±(5 + 0,5 • 10-6 • D) ±(10 + 0,5 • 10-6 • D) где D - измеряемое расстояние в мм |
|
Допускаемая СКП измерений в режиме, «Статика. Длительные наблюдения», мм:*
|
±(3 + 0,1 • 10-6 • D) ±(3,5 + 0,4 •10-6 • D) где D - измеряемое расстояние в мм |
|
Допускаемая СКП измерений в режиме «Кинематика в реальном времени», мм:
|
± (10 + 1,0 • 10-6 • D) ± (20 + 1,0 • 10-6 • d) где D - измеряемое расстояние в мм |
|
Источник электропитания (внешний):
|
от 10,5 до 28 3,5 |
|
Диапазон рабочих температур, °С: |
от - 40 до + 65 |
|
Габаритные размеры, (Д x Ш x В), мм, не более |
(220 х 200 x 94) |
|
Масса приёмника, кг, не более: |
1,67 |
* - при использовании антенны модели AR10 / AR25
