Номер по Госреестру СИ: 55020-13
55020-13 Системы лазерные координатно-измерительные сканирующие
(Leica ScanStation P20)
Назначение средства измерений:
Системы лазерные координатно-измерительные сканирующие Leica ScanStation P20 предназначены для измерений координат точек объекта с целью определения его геометрических размеров.

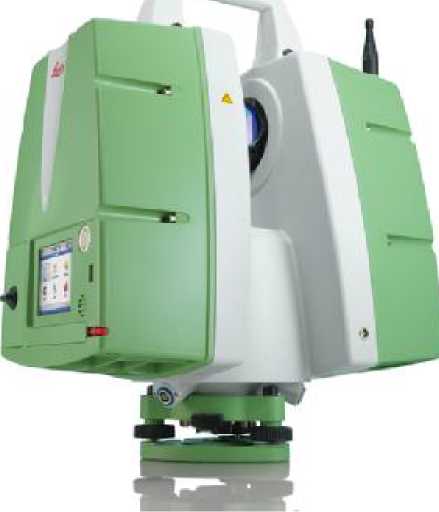

Внешний вид.
Системы лазерные координатно-измерительные сканирующие
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.09.2018
Номер записи - 145145
ID в реестре СИ - 367545
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Сканер лазерный Leica ScanStation P20, Система лазерная координатноизмерительная сканирую, Система лазерная координатно-измерительная сканирующая Leica ScanStation P20, Система лазерная координатно-измерительная сканиру, Система лазерная координатно-измерительная сканир, Система лазерная координатно измерительная сканиру, Нет модификации, нет данных, нет, P20, Leica ScanStation P40, Leica ScanStation P20,
Производитель
Изготовитель - Компания "Leica Geosystems AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 104
Выдано извещений - 0
Кол-во периодических поверок - 42
Кол-во средств измерений - 24
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Системы лазерные координатно-измерительные сканирующие (Leica ScanStation P20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Leica Geosystems AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25125-15 24.02.2020 |
Нивелиры электронные, DNA03, DNA10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
38321-16 28.07.2026 |
Дальномеры лазерные, Leica DISTO D2 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
43895-10 27.03.2020 |
Тахеометры электронные, Leica Builder 100, Leica Builder 200, Leica Builder 300, Leica Builder 400, Leica Builder 500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50417-12 09.07.2017 |
Дальномеры лазерные, Leica Disto D210, Leica Disto X310 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50513-12 20.07.2017 |
Дальномеры лазерные, Leica Racer 70, Leica Racer 100 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50575-12 20.07.2017 |
Аппаратура геодезическая спутниковая, Leica GR25 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50738-12 20.06.2027 |
Системы измерительно-проекционные, Leica 3D Disto Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
52742-13 25.01.2023 |
Аппаратура геодезическая спутниковая, Leica GS08plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
52743-13 22.02.2018 |
Аппаратура геодезическая спутниковая, Leica GM10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53010-13 30.01.2023 |
Тахеометры электронные, Leica iCon robot 50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53011-13 30.01.2023 |
Тахеометры электронные, Leica TS11 R500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53755-13 06.06.2018 |
Дальномеры лазерные, Leica DISTO D510 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54171-13 11.07.2018 |
Аппаратура мобильная сбора данных для ГИС, Leica Zeno5, Leica CS25, Leica CS25 GNSS Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54602-13 09.07.2024 |
Аппаратура геодезическая спутниковая, Leica GS14 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55020-13 30.09.2018 |
Системы лазерные координатно-измерительные сканирующие, Leica ScanStation P20 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55021-13 30.09.2018 |
Дальномеры лазерные, Leica DISTO X310 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56285-14 14.12.2029 |
Дальномеры лазерные, Leica DISTO D810 touch Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
56482-14 14.12.2024 |
Тахеометры электронные, Leica MS50, Leica TS50 I, Leica TM50 1", Leica TM50 0,5", Leica TM50 I 1", Leica TM50 I 0,5" Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
56782-14 06.03.2019 |
Системы мобильного сканирования, Pegasus:One Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57144-14 20.02.2024 |
Аппаратура геодезическая спутниковая, Leica iCG81, Leica iCG82 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57853-14 13.05.2024 |
Нивелиры электронные, Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
57866-14 13.05.2029 |
Дальномеры лазерные, Leica DISTO D110 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
58249-14 20.08.2019 |
Сканеры лазерные, Leica HDS 8810 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58419-14 13.05.2029 |
Нивелиры лазерные ротационные, Leica Rugby серий 600, 800 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
58667-14 29.09.2019 |
Аппаратура геодезическая спутниковая, Leica GMX901plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58964-14 10.11.2019 |
Тахеометры электронные, Leica iCR61, Leica iCR62, Leica iCR65 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58965-14 10.11.2019 |
Тахеометры электронные, Leica iCB62, Leica iCB65, Leica iCB69 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
60792-15 12.03.2025 |
Дальномеры лазерные, Leica DISTO D410, Leica DISTO S910 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61947-15 23.10.2025 |
Аппаратура геодезическая спутниковая, Leica GS10, Leica GS15 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61949-15 23.10.2025 |
Сканеры лазерные, Leica ScanStation P30, Leica ScanStation P40 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61950-15 23.10.2025 |
Тахеометры электронные, Leica TS16, Leica MS60, Leica TS60 I Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64203-16 16.06.2021 |
Аппаратура геодезическая спутниковая, Leica Zeno 20 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64256-16 16.06.2021 |
Тахеометры электронные, Leica TS11 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64403-16 28.06.2026 |
Нивелиры с компенсатором, Leica NA300, Leica NA500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
65933-16 14.12.2021 |
Тахеометры электронные, Leica FlexLine TS02 plus, Leica FlexLine TS06 plus, Leica FlexLine TS09 plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66125-16 21.12.2026 |
Нивелиры электронные, Leica LS10 0,3, Leica LS15 0,2, Leica LS15 0,3 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66436-17 19.01.2027 |
Аппаратура геодезическая спутниковая, Leica GR30, Leica GR50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66440-17 19.01.2022 |
Системы мобильного сканирования, Leica Pegasus:Two Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66713-17 27.02.2027 |
Аппаратура геодезическая спутниковая, Leica GS16 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70922-18 23.04.2024 |
Аппаратура геодезическая спутниковая, Leica GS18 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70923-18 23.04.2024 |
Тахеометры электронные, Leica TS15 G Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71358-18 01.06.2024 |
Сканеры лазерные, Leica BLK360 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71533-18 15.06.2029 |
Нивелиры с компенсатором, Leica NA730 plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74358-19 18.03.2029 |
Сканеры лазерные, Leica RTC360 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74357-19 18.03.2029 |
Дальномеры лазерные, Leica DISTO D510, Leica DISTO X310, Leica DISTO X3, Leica DISTO X4 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74257-19 01.03.2024 |
Аппаратура геодезическая спутниковая, Leica GS07 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74831-19 23.04.2024 |
Аппаратура геодезическая спутниковая, Leica iCG70 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74762-19 17.04.2029 |
Тахеометры электронные, Leica FlexLine TS03, Leica FlexLine TS07, Leica FlexLine TS10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74669-19 05.04.2029 |
Сканеры лазерные, Leica ScanStation P50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
76008-19 12.09.2024 |
Сканеры лазерные, Leica Pegasus: Backpack Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
80995-21 |
Тахеометр электронный, Leica TS60 I Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Кто поверяет Системы лазерные координатно-измерительные сканирующие (Leica ScanStation P20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 11 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| СГУГИТ (RA.RU.311286) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 13 | 0 | 10 | 0 | 4 | 0 | 4 | |||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 10 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 31 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 4 | 0 | 4 | 0 | 1 | 0 | 1 | |||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 8 | 1 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 5 | 2 | 3 | 0 | 5 | 2 | 3 |
Стоимость поверки Системы лазерные координатно-измерительные сканирующие (Leica ScanStation P20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
19290 | 18645 |
|
ФБУ НИЦ ПМ-Ростест Москва |
18000 | 18645 |
Программное обеспечение
Системы лазерные координатно-измерительные сканирующие Leica ScanStation P20 имеют встроенное программное обеспечение «ScanStation P20», используемое для управления работой сканеров, записи, хранения и передачи измеренных данных, а также программное обеспечение «Cyclone 8.0», устанавливаемое на персональный компьютер, предназначенное для хранения и обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ScanStation P20 |
P20.fw |
V1.20.295 |
1759F94D |
CRC32 |
|
Cyclone 8.0 |
Cyclone.exe |
8.0 |
2B44D25A |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Системы лазерные координатноизмерительные сканирующие Leica ScanStation P20. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам лазерным координатно-измерительным сканирующим Leica ScanStation P20Техническая документация компании «Leica Geosystems AG», Швейцария.
Поверка
Поверкаосуществляется по документу МП АПМ 14-13 «Системы лазерные координатно-измерительные сканирующие Leica ScanStation P20. Методика поверки», утвержденному ГЦИ СИ ООО «Авто-прогресс-М» 05.09.2013 г.
Перечень основного оборудования необходимого для поверки:
- тахеометр электронный CALSET-R, Госреестр № 42929-09, допустимое СКО измере -ний расстояний 0,1 мм, допустимое СКО измерения углов 0,5".
Заявитель
ООО «НАВГЕОКОМ».129626, г. Москва, ул. Павла Корчагина, 2
Тел.: +7 (495) 781-77-77, факс: +7 (495) 747-51-30
E-mail: web@navgeocom.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М».
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501 Н. Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512 E-mail: info@autoprogress-m.ru
Системы лазерные координатно-измерительные сканирующие Leica ScanStation P20 -приборы, принцип действия которых заключается в измерении координат точек в пространстве полярным методом.
Измерение расстояний производится лазерным дальномером, использующим импульсный метод с технологией оцифровки сигнала.
Конструктивно системы лазерные координатно-измерительные сканирующие Leica ScanStation P20 представляют собой пластиковый корпус, вмещающий лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Системы лазерные координатно-измерительные сканирующие Leica ScanStation P20 имеют встроенный компенсатор, который автоматически вносит поправки за отклонения от горизонта.
Нижняя часть корпуса приспособлена для установки на штатив.
Управление сканером осуществляется через сенсорный дисплей на корпусе прибора.
Пломбирование крепёжных винтов корпуса систем лазерных координатноизмерительных сканирующих Leica ScanStation P20 не производится, ограничение доступа к узлам обеспечено конструкцией самих крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Фотография общего вида систем лазерных координатно-измерительных сканирующих
Leica ScanStation P20
|
Наименование |
Количество, ед. |
|
Система лазерная координатно-измерительная сканирующая |
1 |
|
Аккумуляторная батарея (внутренняя) |
4 |
|
Зарядное устройство |
1 |
|
Треггер |
1 |
|
Ethernet кабель передачи данных |
1 |
|
Ткань для ухода за оптикой |
1 |
|
Транспортировочный футляр |
1 |
|
Методика поверки МП АПМ 14-13 |
1 |
|
Диск с ПО «Leica Cyclone» |
1 |
|
Руководство по эксплуатации |
1 |
|
Юстировочные ключи |
2 |
|
Измеритель высоты инструмента |
1 |
|
Держатель для измерителя высоты инструмента |
1 |
|
Диск с ПО для ScanStation P20 |
1 |
|
Инструкция по работе с рулеткой и креплением |
1 |
|
Кабель для последовательного подключения |
1 |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения расстояний, м: |
0,4 - 100 |
|
Допускаемая СКП измерения расстояний, мм*: - до 10 м |
0,4 |
|
- свыше 10 до 25 м |
0,5 |
|
- свыше 25 до 50 м |
0,7 |
|
- свыше 50 до 100 м |
1,5 |
|
Угловое поле сканирования, ...°: - в горизонтальной плоскости |
0 - 360 |
|
- в вертикальной плоскости |
±135 |
|
Допустимая СКП измерения углов, ...”: |
8 |
|
Объем внутренней памяти, Гбайт: |
256 |
|
Габаритные размеры (Д х Ш х В), мм, не более: |
238 х 358 х 395 |
|
Масса, кг, не более: |
12,0 |
* - измерения на отражающую поверхность белого цвета с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007
