Номер по Госреестру СИ: 53006-13
53006-13 Регистраторы температуры электронные
(temp-gard мод. 6p, 12p)
Назначение средства измерений:
Регистраторы температуры электронные temp-gard моделей 6p, 12p (далее по тексту -регистраторы) предназначены в комплекте с термоэлектрическими преобразователями (далее по тексту - ТП) для измерений, регистрации и контроля температуры различных сред, в т.ч. внутри промышленных печей в процессе термообработки продуктов различного назначения.
Аналитический паспорт типа средства измерений
53006-13 — Регистраторы температуры электронные
temp-gard мод. 6p, 12p
Фирма "BYK-Gardner GmbH"
ГЕРМАНИЯ
МПИ: 2 года
Действует
19
организаций14
владельцев1
версий82
Всего поверок
по агрегатам с 2010 года
2
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
19
Организаций-поверителей
эффективное число: 9.6
14
Владельцев СИ
эффективное число: 8.6
22
Экземпляров СИ
по агрегатам владельцев / организаций
51.2%
Периодические поверки
первичные: 3.7%
4.88%
Непригодность
4 извещений
30.5%
Поверки юрлиц
доля в общем объёме
21 141 ₽
Средневзвешенная цена
медиана: 24 907 ₽
100%
Покрытие ценами
расчётный известный объём: 151 944 ₽
2 022,0 лет
Средний возраст парка
взвешено по годовому объёму
703 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 047
Концентрация поверителей
HHI; доля топ-5: 61%
1 157
Концентрация владельцев
HHI; доля топ-5: 59.1%
25
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
17
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 82 поверок; пик пришёлся на 2022 год (11).
- Последний завершённый год показал рост на 80% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 2.1%.
- Рынок представлен 19 организациями; концентрация низкая (HHI 1047), доля топ-5 — 61%.
- В базе найдено 14 владельцев и 22 экземпляров СИ; доля пяти крупнейших владельцев — 59.1%.
- Средневзвешенная цена поверки — 21 141 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 151 944 руб.
- Доля извещений о непригодности составляет 4.88% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 703 дней; средний возраст парка по агрегатам организаций — 2 022,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2022 — 11
Долгосрочный CAGR: 2.1%
Активных версий: 1
Ценовой диапазон: 2 519–47 652 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 5 | 6 | 1,20 |
| ООО "Акзо Нобель Лакокраска" | Юридические лица | 4 | 4 | 1,00 |
| ЗАО "Контроль качества" | Юридические лица | 2 | 2 | 1,00 |
| Филиал АО "Магна Автомотив Рус" в городе Калуга | Юридические лица | 1 | 2 | 2,00 |
| ФГУП "НАМИ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Технологии КИП" | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "АВТОВАЗ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "СИМС-2" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "Соллерс Форд" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Ниссан Мэнуфэкчуринг РУС" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "КЛААС" | Юридические лица | 1 | 1 | 1,00 |
| ООО "МОБИС МОДУЛЬ СНГ" | Юридические лица | 1 | 1 | 1,00 |
| АКЗО НОБЕЛЬ ЛАКОКРАСКА ООО | Юридические лица | 1 | 1 | 1,00 |
| АО МАГНА Автомотив Рус | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| fa7f2c6d-0993-8275-47f2-ce8d62df8a33 | 53006-13 | 2020-05-07 | — | актуальная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Регистраторы температуры электронные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 01.02.2023
Номер записи - 142882
ID в реестре СИ - 365282
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, temp-gard мод. 6p, 12p, Temp-gard 6p, 6p, temp-gard мод. 6p, Регистратор температур электронный, Temp-gard 12p, temp-gard мод. 12p, temp-gard мод.6p, мод. 6p, Регистратор температуры электронный*** temp-gard мод. 6p, Регистратор температуры электронный*** temp-gard мод. 12p, 12p, Регистратор температуры электронный Temp-gard, мод. 12p, Регистратор температуры электронный Temp-gard мод. 6p, Регистратор температуры электронный *** temp-gard мод. 6p, Регистраторы температуры электронные temp-gard мод. 12p, модель 12р, temp-gard, модель 6р, temp-gard модель 6р
Производитель
Изготовитель - Фирма "BYK-Gardner GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 82
Выдано извещений - 4
Кол-во периодических поверок - 42
Кол-во средств измерений - 31
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 703 дн.
Приказы РСТ, где упоминается данный тип СИ
№188 от 2018.02.01 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Регистраторы температуры электронные (temp-gard мод. 6p, 12p)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "BYK-Gardner GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30486-05 |
Фотоблескомер, micro-TRI-gloss Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31094-06 |
Блескомер, micro-TRI-gloss Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32439-06 |
Измеритель прозрачности, Haze-gard plus Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
39440-08 01.01.2014 |
Воронки вискозиметрические, DIN Flow Cup 4 Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40052-08 01.01.2014 |
Приборы для измерения выходных сигналов термопар многоканальные регистрирующие, Temp-gard мод. 8P, basic Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
40451-09 |
Фотометры пропускания, Haze-gard plus Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41745-09 17.06.2024 |
Блескомеры, micro-gloss Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42770-09 01.01.2015 |
Фотометры пропускания, Haze-gard Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43437-09 19.11.2024 |
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза, PHT Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43767-10 01.04.2015 |
Твердомеры Бухгольца, BHP 5825-5826 Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44055-10 01.04.2015 |
Спектроколориметры многоугловые, BYK-mac Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44056-10 17.06.2024 |
Спектроколориметры , Spectro-guide мод. Spectro-guide sphere, Spectro-guide sphere S, Spectro-guide 45/0, Spectro-guide 45/0S Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46878-11 |
Наборы мер блеска, GlossSt-BYK Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53006-13 01.02.2023 |
Регистраторы температуры электронные, temp-gard мод. 6p, 12p Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
62146-15 14.09.2025 |
Спектроколориметры , BYK-mac i Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63708-16 12.04.2026 |
Фотометры пропускания, haze-gard i Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77810-20 04.03.2025 |
Спектрофотометры, spectro2guide мод. spectro2guide d:8°, spectro2guide 45°с:0° Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Регистраторы температуры электронные (temp-gard мод. 6p, 12p)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 1 | 0 | 3 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 3 | 3 | 1 | 6 | 3 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 19 | 0 | 19 | 1 | 6 | 0 | 6 | ||
| ФБУ "ЦСМ в Липецкой области" (62) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 8 | 2 | 0 | 8 | 1 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Регистраторы температуры электронные (temp-gard мод. 6p, 12p)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1900 | 27103 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3725 | 27103 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
2519 | 27103 |
|
ФБУ Липецкий ЦСМ Липецкая область |
2688 | 27103 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
47652 | 27103 |
Программное обеспечение
Программное обеспечение (ПО) регистраторов состоит из двух частей: встроенное и автономное ПО. Встроенное ПО является метрологически значимым и находится в ПЗУ микропроцессора, размещенном внутри корпуса регистратора, и не доступно для внешней модификации. Автономное ПО (temp-chart) не является метрологически значимым и предназначено только для скачивания из прибора и последующего анализа измеренных значений температуры по всем каналам регистратора.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010, т.е. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений и измеренных данных.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Наименова-ние программ-много обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО для регистраторов температуры электронных temp-gard моделей 6p, 12p (встроенная часть) |
- |
1.02.0(*) |
по номеру версии |
- |
Примечание к таблице 1:
(*) - версия ПО должна быть не ниже приведенной.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на маркировочную наклейку регистратора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений: отсутствуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам температуры электронным temp-gard моделей 6p, 12pГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Техническая документация фирмы BYK-Gardner GmbH, Германия.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется в соответствии с документом МП 53006-13 «Регистраторы температуры электронные temp-gard моделей 6p, 12p. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС», июнь 2012 г.
Основные средства поверки:
-
- компаратор напряжений Р3003, класс точности 0,0005;
-
- удлиняющие провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП типа ТХА (К)(*);
-
- сосуд Дьюара с льдо-водяной смесью или нулевой термостат ТН-2М;
-
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур: -50...+650 °С; пределы допускаемой основной абсолютной погрешности в диапазоне измеряемых температур от минус 50 до плюс 400 °C: ±0,031 °C;
-
- калибратор температуры поверхностный КТП-500, диапазон воспроизводимых температур от плюс 50 до плюс 500 °C, пределы допускаемой основной погрешности определения температуры рабочей зоны поверхности блока сравнения: ±(0,2+0,003 •t) °C, нестабильность поддержания заданной температуры за 10 мин: ±0,2 °C;
-
- калибратор температуры эталонный серии ЭЛЕМЕР-КТП-500, диапазон воспроизводимых температур от плюс 50 до плюс 500 °C, пределы допускаемой основной погрешности воспроизведения заданной температуры не более: ±(0,05+0,001 •t) °C, нестабильность поддержания заданной температуры за 30 мин: ±0,0002^, °C;
-
- термостаты жидкостные серии ТПП-1, модели ТПП-1.0, ТПП-1.1 с общим диапазоном воспроизводимых температур от минус 30 до плюс 300 °C и нестабильностью поддержания заданной температуры: ±(0,004.0,02) °C;
-
- персональный компьютер с установленным ПО «temp-chart». Примечание:
(*) Значение ТЭДС индивидуально подобранной пары скомплектованных удлиняющих проводов при температуре рабочего и свободных концов пары, соответственно равной 100 и 0 °С, не должно отклоняться от значений, соответствующим типу НСХ ТП, более, чем на ±0,2Ддоп, выраженном в милливольтах (для типа «К» - 0,012 мВ).
Изготовитель
фирма BYK-Gardner GmbH, ГерманияАдрес : Lausitzer Strasse 8, 82538 Geretsried, Germany
Тел./ факс: +49 8171 3493-0/ +49 8171 3493-140
адрес в Интернет: www.byk.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП «ВНИИМС», г.Москва
Принцип действия регистраторов основан на измерении и преобразовании сигналов тер-мо-ЭДС, поступающих в электронный блок от ТП, в температуру в соответствии с типом номинальной статической характеристикой преобразования (НСХ) по ГОСТ Р 8.585-2001/ МЭК 60584-1 типа «К» с учетом компенсации температуры «холодных» концов ТП. Измеренные значения температуры регистрируются в памяти прибора с периодичностью, заданной пользователем, а затем, при помощи специального программного обеспечения (ПО) типа «tempchart», загружаются через USB-интерфейс в персональный компьютер для их визуализации и последующей обработки.
Регистраторы являются малогабаритными переносными приборами и конструктивно выполнены в виде прямоугольного корпуса из пластика со встроенным микропроцессором. Регистраторы являются многоканальными приборами и имеют в зависимости от исполнения 6 (модель 6p) или 12 (модель 12p) плоских мини-разъемов для подключения сменных термоэлектрических преобразователей. Также на корпусе регистраторов расположены большой цветной дисплей и клавиши управления, с помощью которых устанавливаются и отображаются различные функциональные параметры режима автоматической записи измеренных значений температуры, а также сами значения в графическом или числовом виде. На боковой части корпуса находятся два USB-порта, предназначенные для передачи данных на ПК через USB-кабель (порт 1) или через USB-флэш-память (порт 2) Питание регистраторов осуществляется от 3-х сменных алкалиновых элементов питания типа «АА».
Регистраторы применяются в комплекте с термоэлектрическими преобразователями различных конструктивных исполнений серии PT-31xx производства фирмы BYK-Gardner GmbH или с другими ТП утвержденных типов.
При использовании регистраторов для контроля высокотемпературных процессов применяют специальный термозащитный контейнер типа PT-3xxx, выдерживающий окружающую температуру до плюс 250 °С.

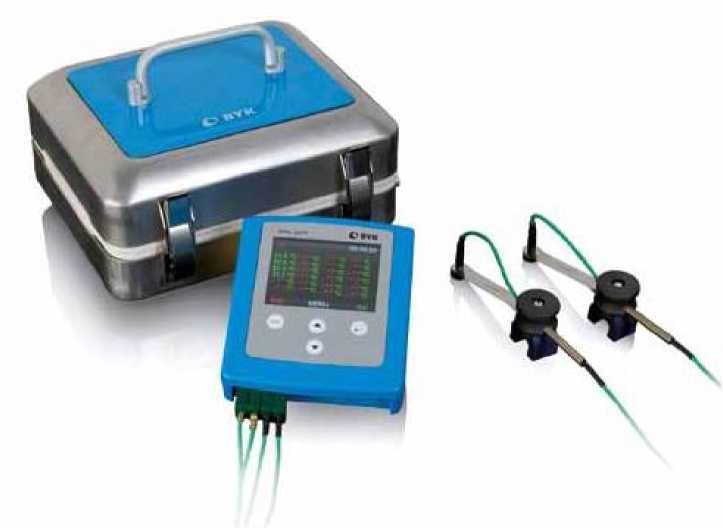

Фотография общего вида регистратора модели 12p с термоконтейнером и двумя термоэлектрическими преобразователями приведен на рисунке 1.
Рис.1
Регистратор (модель в соответствии с заказом) - 1 шт.
Интерфейсный USB- кабель - 1 шт.
Элементы питания типа «АА» - 3 шт.
Программное обеспечение «temp-chart» - 1 шт.
Руководство по эксплуатации (на русском языке) - 1 экз.
Сертификат калибровки фирмы-изготовителя - 1 экз.
Методика поверки - 1 экз.
По дополнительному заказу: термоэлектрические преобразователи серии PT-31xx, термозащитный контейнер и другие различные аксессуары, информация о которых приведена в технической документации фирмы-изготовителя.
Основные технические характеристики регистраторов в зависимости от моделей приведены в таблице 2:
Таблица 2
|
Наименование характеристики |
Обозначение модели регистратора | |
|
6P |
12p | |
|
Диапазон измеряемых температур, °С |
от 0 до плюс 400 | |
|
Тип НСХ ТП по ГОСТ Р 8.585-2001 / МЭК 60584-1 |
К | |
|
Количество измерительных каналов, шт. |
6 |
12 |
|
Разрешение, °С: |
0,1 (в диапазоне температур (**)от 0 до плюс 99,9 °С); 1(**) (в диапазоне температур от плюс 100 до плюс 400 °С) | |
|
Пределы допускаемой абсолютной погрешности реги- |
±(0,5 + единица младшего разряда) | |
|
стратора (без учета погрешности ТП), °С | ||
|
Интервал опроса каналов, с |
От 0,1 до 86400 (24 ч) | |
|
Объем памяти регистратора (кол-во измеренных данных | ||
|
по одному каналам), шт. |
20000 | |
|
Габаритные размеры регистратора, мм | ||
|
- длина |
118 | |
|
- ширина |
140 | |
|
- высота |
35 | |
|
Масса регистратора, г, не более: |
400 | |
|
Напряжение питания, В |
4,5 | |
|
Срок службы батарей, ч |
50 (при интервале опроса каналов | |
|
0,5 с) | ||
|
Рабочие условия эксплуатации регистраторов: | ||
|
- температура окружающей среды, °С |
от минус 20 до плюс 40(***) | |
|
- относительная влажность воздуха, % |
до 95 | |
(П**р) имечания к таблице 2:
(* ) - при использовании ПО «temp-chart» единица младшего разряда во всем диапазоне измеряемых температур - 0,1 °С.
(***) - до плюс 250 °С при использовании специального термозащитного контейнера с продолжительностью измерений от 2,5 до 8,5 ч в зависимости от окружающей температуры (2,5 ч при температуре плюс 250 °С, до 8,5 ч - при плюс 100 °С).
Пределы допускаемых отклонений термо-ЭДС ТП серии PT-31xx (в температурном эквиваленте), °С:
-
- для ТП исполнений A, B, C, D, E, G, H, I: ±2,5 или ±0,0075^t;
-
- для ТП исполнения F: ±1,1 или ±0,004^.
Пределы допускаемой суммарной погрешности регистратора, используемого в комплекте с ТП ( D , °С) вычисляются по формуле:
D = ±7(Dр )2 + (Лга )2 ,
где: Лр - погрешность регистратора, °С;
DТП - отклонение от НСХ (в температурном эквиваленте) ТП, °С.
