Номер по Госреестру СИ: 63708-16
63708-16 Фотометры пропускания
(haze-gard i)
Назначение средства измерений:
Фотометры пропускания haze-gard i (далее по тексту - фотометры) предназначены для измерений полного пропускания (световой коэффициент пропускания ^b=Y) стекла, пленки, прозрачных упаковочных материалов, пластиков в лабораторных условиях и на производстве.
Внешний вид.
Фотометры пропускания
Рисунок № 1
Внешний вид.
Фотометры пропускания
Рисунок № 2
Общие сведения
Дата публикации - 08.04.2021
Срок свидетельства - 12.04.2026
Номер записи - 154919
ID в реестре СИ - 377319
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Фотометр пропускания haze-gard i, Фотометр пропукания haze-gard i, нет модификации, haze-gard i,
Производитель
Изготовитель - Фирма "BYK-Gardner GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 51
Выдано извещений - 0
Кол-во периодических поверок - 35
Кол-во средств измерений - 21
Кол-во владельцев - 11
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№417 от 2016.04.12 Об утверждении типов средств измерений
№422 от 2021.03.29 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Фотометры пропускания (haze-gard i)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "BYK-Gardner GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30486-05 |
Фотоблескомер, micro-TRI-gloss Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
31094-06 |
Блескомер, micro-TRI-gloss Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32439-06 |
Измеритель прозрачности, Haze-gard plus Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
39440-08 01.01.2014 |
Воронки вискозиметрические, DIN Flow Cup 4 Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40052-08 01.01.2014 |
Приборы для измерения выходных сигналов термопар многоканальные регистрирующие, Temp-gard мод. 8P, basic Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
40451-09 |
Фотометры пропускания, Haze-gard plus Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41745-09 17.06.2024 |
Блескомеры, micro-gloss Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
42770-09 01.01.2015 |
Фотометры пропускания, Haze-gard Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43437-09 19.11.2024 |
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза, PHT Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43767-10 01.04.2015 |
Твердомеры Бухгольца, BHP 5825-5826 Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44055-10 01.04.2015 |
Спектроколориметры многоугловые, BYK-mac Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44056-10 17.06.2024 |
Спектроколориметры , Spectro-guide мод. Spectro-guide sphere, Spectro-guide sphere S, Spectro-guide 45/0, Spectro-guide 45/0S Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46878-11 |
Наборы мер блеска, GlossSt-BYK Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53006-13 01.02.2023 |
Регистраторы температуры электронные, temp-gard мод. 6p, 12p Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
62146-15 14.09.2025 |
Спектроколориметры , BYK-mac i Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63708-16 12.04.2026 |
Фотометры пропускания, haze-gard i Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
77810-20 04.03.2025 |
Спектрофотометры, spectro2guide мод. spectro2guide d:8°, spectro2guide 45°с:0° Фирма "BYK-Gardner GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Фотометры пропускания (haze-gard i)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 4 | 3 | 1 | 0 | 4 | 3 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 15 | 0 | 14 | 0 | 8 | 0 | 8 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 9 | 1 | 3 | 6 | 0 | 9 | 3 | 6 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 11 | 1 | 3 | 8 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Фотометры пропускания (haze-gard i)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11800 | 11800 |
Программное обеспечение
Фотометры функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО) Haze-gard i. Встроенное ПО является метрологически значимым и находится в ПЗУ микропроцессора, размещенном внутри корпуса регистратора, и не доступно для внешней модификации.
С помощью данного ПО выполняются такие функции, как калибровка прибора; контроль работы прибора в процессе эксплуатации; сохранение пользовательских настроек интерфейса; расчет цветовых характеристик для различных осветителей и стандартных наблюдателей.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Haze-gard i |
|
Номер версии (идентификационный номер) ПО |
1.0.0 и выше |
|
Цифровой идентификатор ПО |
- |
Программное обеспечение записано энергонезависимой памяти микропроцессора. Конструкция фотометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом, а также на заднюю панель фотометров, используя технологию трафаретной печати
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Фотометры пропускания haze-gard i. Руководство по эксплуатации», разделы 5, 7.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к фотометрам пропускания haze-gard i
Техническая документация «BYK-Gardner GmbH», Германия
Поверка
Поверка осуществляется по документу МП066.М4-15 «Государственная система обеспечения единства измерений. Фотометры пропускания haze-gard i. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15 июня 2015 г.Основные средства поверки:
Набор мер спектрального коэффициента пропускания и координат цветности из состава Государственного вторичного эталона единиц координат цвета в диапазонах от 2,5 до 109,0 для Х, от 1,4 до 98,0 для Y, от 1,7 до 107,0 для Z и координат цветности в диапазонах от 0,0039 до 0,7347 для x и от 0,0048 до 0,8338 для у № 2.1.ZZA.0014.2015.
Основные метрологические характеристики:
Диапазон измерения светового коэффициента пропускания Tce=Y = 1,4 - 98,0
Абсолютные погрешности измерения светового коэффициента пропускания SSY =0,15
Изготовитель
«BYK-Gardner GmbH», Германия
Lausitzer Strasse 8, 82538 Geretsried, Germany
Тел.: +49 8171 3493-0, факс: +49 8171 3493-140; E-mail: info.BYK.Gardner@altana.com
Заявитель
Представительство Общества с ограниченной ответственностью «БИК-Гарднер ГмбХ» 191002 г. Санкт-Петербург, ул. Марата д. 47-49, лит. А, офис С 202
Тел. +7(812) 602-12-91; E-mail: Pavel.Karagodin@altana.com, www.byk.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47; E-mail: vniiofi@vniiofi.ru
Принцип действия фотометров пропускания основан на измерении прошедшего через образец светового излучения, которое попадает в интегрирующую сферу (геометрия освещения/наблюдения 00/D) и затем регистрируется фотоприемником, корригированным под кривую видности человеческого глаза V(A).
В фотометрах предусмотрена возможность определения мутности, прозрачности материалов с использованием измерений светового коэффициента пропускания и его преобразования с помощью программного обеспечения.
В фотометрах в качестве источника освещения используется белый светодиод с коррелированной цветовой температурой 5000 К. Для воспроизведения источников света А, С и D65 перед фотоприемниками устанавливают дополнительные корригирующие фильтры.
Для удобства измерений, в комплект прибора входит ножной привод, который используют, если измеряемый образец прикладывают к измерительной части прибора без держателей двумя руками.
Питание фотометров осуществляется от сети через адаптер.
Результаты измерений сохраняются в памяти фотометра или могут передаваться на ПК через USB- или LAN-кабель, сохраняться на USB-память.
Фотометр может быть установлен как в горизонтальном, так и в вертикальном положении для измерения сыпучих и жидких материалов.
Общий вид фотометров представлен на рисунке 1.
Места нанесения маркировки
Места
пломбирования

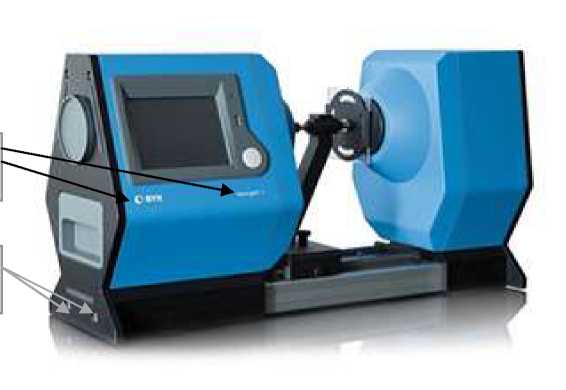

Рисунок 1 - Общий вид фотометров пропускания haze-gard i с указанием мест нанесения маркировки и пломбирования
Место нанесения
знака поверки

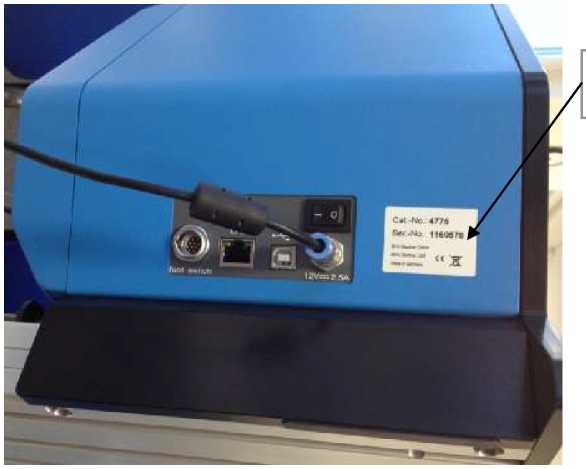

Рисунок 2 - Фотометры пропускания haze-gard i (вид сзади) с указанием места нанесения знака поверки
Таблица 3
|
Наименование |
Количество, шт. |
|
Фотометр haze-gard i с сертификатом производителя |
1 |
|
Калибровочный стандарт |
1 |
|
Ножной привод |
1 |
|
Сетевой кабель с адаптером питания |
1 |
|
USB- кабель |
1 |
|
LAN-кабель |
1 |
|
Программное обеспечение на CD-диске с лицензионным ключом на 2 ПК |
1 |
Продолжение таблицы 3
|
Наименование |
Количество, шт. |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Геометрия освещения/наблюдения |
o°7D |
|
Диаметр измерительной апертуры, мм |
025,4 |
|
Область измерения, мм |
018 |
|
Типы источников освещения в соответствии с рекомендациями Международной комиссии по освещению (МКО) |
А, С и D65 |
|
Диапазон показаний светового коэффициента пропускания Тсв= Y, % |
0 - 100 |
|
Диапазон измерений светового коэффициента пропускания Тсв= Y, % |
1,4 - 98,0 |
|
Пределы допускаемого значения абсолютной погрешности измерения светового коэффициента пропускания, % - для источников излучения типа А, |
±1 |
|
- для источников излучения типа С и D65 |
±2 |
|
Технические характеристики | |
|
Диапазон показаний мутности, %
|
0 - 100 |
|
Диапазон показаний прозрачности, % |
0 - 100 |
|
Электропитание осуществляется от сети переменного тока с напряжением, В |
115/230 |
|
частотой, Гц |
50760 |
|
Габаритные размеры, мм, не более (высота х ширина х длина) |
620 х 330 х 220 |
|
Масса, кг, не более |
18 |
|
Условия эксплуатации: о - температура окружающей среды, С |
10 - 40 |
|
- относительная влажность воздуха (без конденсации), %, не более |
85 |
