Сведения о средстве измерений: 53188-13 Спектрометры оптико-эмиссионные портативные

Номер по Госреестру СИ: 53188-13
53188-13 Спектрометры оптико-эмиссионные портативные
(Q4 MOBILE)

Назначение средства измерений:
Спектрометры оптико - эмиссионные портативные Q4 MOBILE предназначены для измерения концентрации химических элементов в металлах и сплавах.

сертификация программного обеспечения

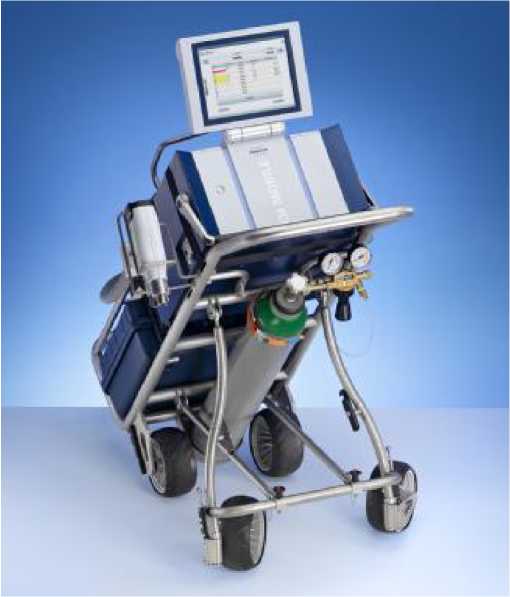

Внешний вид. Спектрометры оптико-эмиссионные портативные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Спектрометры оптико-эмиссионные портативные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 11.04.2018
Номер записи - 143079
ID в реестре СИ - 365479
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Спектрометры оптико-эмиссионные портативные, Спектрометр птико-эмиссионный портативный Q4 MOBILE, Спектрометр оптическо-эмиссионный портативный Q4 MOBILE, Спектрометр оптико-эмиссионный портативный Q4 MOBILE, Спектрометр оптико-эмиссионный портативный Q4 MOBILE, нет модификаций, Нет модификации, нет данных, Q4 MOBILE, -,

Производитель

Изготовитель - Фирма "Bruker Elemental GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Бесплатный

Статистика

Кол-во поверок - 153
Выдано извещений - 5
Кол-во периодических поверок - 97
Кол-во средств измерений - 40
Кол-во владельцев - 36
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 8150 дн.

Приказы РСТ, где упоминается данный тип СИ

№243 от 2024.01.29 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1516 от 2020.09.11 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Шумомеры-виброметры, анализаторы спектра ЭКОФИЗИКА-110А

№3389 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Эталоны и поверочные схемы" (ТК 206)

№519 от 2025.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1942 от 2014.12.08 Об утверждении типов средств измерений (ГР 59296-14 - 31726-14)

№380 от 2013.04.10 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 53184-13 по 53194-13,21611-13,34859-13,37096-13,53195-13 по 53211-13)

№2419 от 2019.10.14 О продлении срока действия свидетельств об утверждении типа средств измерений

№1599 от 2020.09.25 О внесении изменений в описание типа СИ Шумомеры-виброметры, анализаторы спектра ОКТАФОН-110

№921 от 2022.04.08 ПРИКАЗ_Об утверждении типов средств измерений (15)

№3175 от 2022.12.15 ПРИКАЗ_Об утверждении типов средств измерений (16)

№406 от 2023.02.28 ПРИКАЗ_Об утверждении типов средств измерений (15)

№2266 от 2023.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)

№240 от 2024.01.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)

№626 от 2024.03.05 ПРИКАЗ_Об утверждении типов средств измерений (17)

№295 от 2015.03.13 Об утверждении типов средств измерений (ГР 60099-15 - 60164-15)

№211 от 2013.03.11 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 52891-13 по 52903-13,36896-13,9289-13,52904-13 по 52927-13,35189-13,35240-13,52928-13 по 52932-13,32191-13,52933-13 по 52936-13,36878-13,52937-13 по 52945-13,24218-13,52946-13 по 52965-13)

№392 от 2018.03.05 О продлении срока действия свидетельств об утверждении типа

№1670 от 2019.07.15 О продлении срока действия свидетельств об утверждении типа

№250 от 2020.02.07 О продлении срока действия свидетельств об утверждении типа средств измерений 47 позц

№426 от 2020.02.27 О переоформлении свидетельства об утверждении типа СИ О внесении изменений в описание типа СИ Шумомеры интегрирующие усредняющие ОКТАВА-121

№2536 от 2021.11.12 Об утверждении типов средств измерений

Наличие аналогов СИ: Спектрометры оптико-эмиссионные портативные (Q4 MOBILE)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Bruker Elemental GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
41185-09
13.10.2019
Спектрометры оптические эмиссионные, Q4 TASMAN
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
1 год
45753-10
01.08.2015
Спектрометры оптико-эмиссионные, Q мод. Q2 Ion, Q6 Columbus, Q8 Magellan
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
1 год
45754-10
01.08.2015
Анализаторы кислорода, азота и водорода, G8 Galileo
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
1 год
45755-10
01.08.2015
Анализаторы углерода и серы, G4 Icarus
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
1 год
45756-10
01.08.2015
Анализаторы водорода, G4 Phoenix DH
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
1 год
53188-13
11.04.2018
Спектрометры оптико-эмиссионные портативные, Q4 MOBILE
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
1 год
62817-15
24.12.2020
Спектрометры оптико-эмиссионные, Bruker мод. Q2 ION, Q8 MAGELLAN
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
63231-16
17.02.2021
Анализаторы кислорода, азота, водорода, G8 GALILEO
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
64490-16
01.07.2021
Анализаторы углерода, серы, G4 ICARUS
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
65063-16
09.09.2021
Анализаторы диффузионного водорода, G4 PHOENIX DH
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Кто поверяет Спектрометры оптико-эмиссионные портативные (Q4 MOBILE)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПО ЭХЗ" АО "ПО "ЭЛЕКТРОХИМИЧЕСКИЙ ЗАВОД"
(RA.RU.311657)
  • Q4 MOBILE
  • 3 0 3 0 3 0 3
    ООО "АЗ-И"
    (RA.RU.312199)
  • Спектрометр оптическо-эмиссионный портативный Q4 MOBILE
  • 4 0 0 0 0 0 0
    АО "ЗРТО"
    (1513)
  • Q4 MOBILE
  • 3 0 3 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • Q4 MOBILE
  • 7 0 6 1 7 0 6
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • Q4 MOBILE
  • Нет модификации
  • 9 1 0 9 1 9 0 9
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • 2 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • Q4 MOBILE
  • 1 0 0 0 0 0 0
    ФБУ "ТОМСКИЙ ЦСМ"
    (RA.RU.311225)
    РСТ
  • Q4 MOBILE
  • Нет модификации
  • 6 0 4 0 4 0 4
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • нет модификации
  • Q4 MOBILE
  • 2 0 2 0 0 0 0
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • Q4 MOBILE
  • Нет модификации
  • 7 0 6 0 6 0 6
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • Q4 MOBILE
  • 5 0 5 1 5 0 5
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • Спектрометр оптико-эмиссионный портативный Q4 MOBILE
  • Спектрометр оптико-эмиссионный портативный Q4 MOBILE
  • Спектрометр птико-эмиссионный портативный Q4 MOBILE
  • 12 2 2 10 0 12 2 10
    ФБУ «Нижнетагильский ЦСМ»
    (91)
    РСТ
  • Спектрометры оптико-эмиссионные портативные
  • 1 0 0 0 0 0 0
    ФБУ «Ростест-Москва»
    (RA.RU.311320)
    РСТ
  • Q4 MOBILE
  • 8 0 0 0 0 0 0
    ФГУП "ВНИИМ им. Д.И. Менделеева"
    (RA.RU.311541)
  • Q4 MOBILE
  • 2 0 0 0 0 0 0
    ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ"
    (RA.RU.311465)
    РСТ
  • нет модификаций
  • -
  • 6 0 4 1 4 0 4
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • -
  • Q4 MOBILE
  • 4 0 3 0 2 0 2
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • Q4 MOBILE
  • 9 1 0 9 0 9 0 9
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • Q4 MOBILE
  • 2 0 1 0 0 0 0
    ООО "АЗ-И"
    (RA.RU.312199)
  • Спектрометр оптическо-эмиссионный портативный Q4 MOBILE
  • Q4 MOBILE
  • 15 0 14 0 10 0 10
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • Q4 MOBILE
  • 2 0 0 0 0 0 0
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • 6 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • Q4 MOBILE
  • 1 0 0 0 0 0 0
    ФБУ "ТОМСКИЙ ЦСМ"
    (RA.RU.311225)
    РСТ
  • Q4 MOBILE
  • 1 0 0 0 0 0 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311285)
  • Q4 MOBILE
  • 1 0 0 0 0 0 0
    ФБУ «ЦСМ Московской области»
    (RA.RU.311341)
    РСТ
  • Q4 MOBILE
  • 6 0 0 0 0 0 0
    ФБУ «Тюменский ЦСМ»
    (RA.RU.311494)
    РСТ
  • нет данных
  • Q4 MOBILE
  • 4 0 0 0 0 0 0
    ФБУ «УРАЛТЕСТ»
    (RA.RU.311249)
    РСТ
  • Q4 MOBILE
  • 1 0 0 0 0 0 0
    ФБУ «Ростовский ЦСМ»
    (RA.RU.311306)
    РСТ
  • Q4 MOBILE
  • 2 0 0 0 0 0 0
    ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»
    (RA.RU.311232)
    РСТ
  • нет данных
  • Q4 MOBILE
  • 3 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • Нет модификации
  • 12 2 0 12 0 7 0 7
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • Q4 MOBILE
  • 2 0 2 0 2 0 2
    АО "ОБУХОВСКИЙ ЗАВОД"
    (1513)
  • Q4 MOBILE
  • 1 0 1 0 0 0 0
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • Q4 MOBILE
  • 3 3 0 3 1 3 0 3

    Стоимость поверки Спектрометры оптико-эмиссионные портативные (Q4 MOBILE)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Калининградский ЦСМ
    Калининградская область
    8138 11893
    Коломенский филиал ФБУ Ростест-Москва
    Московская область
    12360 11893
    Клинский филиал ФБУ Ростест-Москва
    Московская область
    12360 11893
    Сергиево-Посадский филиал ФБУ Ростест-Москва
    Московская область
    12360 11893
    Серпуховский филиал ФБУ Ростест-Москва
    Московская область
    12360 11893

    Программное обеспечение

    Программное обеспечение идентифицируется при включении спектрометра путем вывода на экран номера версии.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1

    Наименование программного обеспечения

    Идентификаци онное наименование программного обеспечения

    Номер версии (идентификаци онный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    Elemental Suite

    Elemental

    Suite

    -

    -

    -

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

    Пломбировка приборов конструкцией спектрометров не предусмотрена.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист Руководства по эксплуатации спектрометра типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    ГОСТ 54153-2010 «Сталь. Метод атомно-эмиссионного спектрального анализа».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к спектрометрам оптико - эмиссионным портативным Q4 MOBILE
    • 1. МИ 2639-2001   «Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах».

    • 2. ГОСТ 54153-2010 «Сталь. Метод   атомно- эмиссионного спектрального анализа».

    • 3. Техническая документация фирмы «Bruker Elemental GmbH».

    Поверка

    Поверка

    осуществляется по методике поверки (раздел руководства по эксплуатации “Методика поверки”), утвержденной ГЦИ СИ "Ростест - Москва " 08.07. 2011 г.

    Средства поверки: Стандартные образцы состава стали ( ГСО 4165 - 91 П; 2489 - 91 П ... 2497 - 91 П ) или другие ГСО в зависимости от того для какой матрицы (железо, алюминий, медь, титан и др.) предназначен спектрометр.


    Изготовитель

    Фирма «Bruker Elemental GmbH», Германия, Kastellstrasse 31-35, 47546 Kalkar,
    тел./ факс +49 2824 97650.

    Заявитель

    ООО «Мелитэк», 117342, Москва, ул. Обручева, д. 34/63, стр.2, тел./ факс: +7(495)781-07-85.

    Испытательный центр

    ГЦИ СИ Федеральное государственное учреждение «Российский центр испытаний и сертификации - Москва» (ФГУ «Ростест-Москва»),
    117418, Москва, Нахимовский пр., 31, тел.: 129-19-11 факс: 124-99-96 email: info@rostest.ru

    Принцип действия спектрометров оптико - эмиссионных портативных Q4 MOBILE основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры или дуги.

    В режиме « Дуга » полуколичественный анализ - быстрая сортировка.

    В режиме «Искра » количественный анализ, включая анализ углерода.

    Спектрометры состоят из источника возбуждения спектра, оптической системы и автоматизированной системы управления и регистрации на базе персонального компьютера.

    Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав света определяется химическим составом исследуемой пробы.

    Датчик - пистолет (длина кабеля 4 или 10 м) с многофункциональным адаптером и коаксиальная система обтекания электрода потоком аргона позволяет измерять химический состав образцов различной формы (стержни, трубы, мелкие изделия и т.д.). Возможна работа без аргона.

    Дополнительный датчик UV - FIPOS в спектрометрах позволяет анализировать содержание серы, фосфора, низких концентраций углерода, а также элементов, линии которых лежат в ультрафиолетовой области спектра.

    Оптическая система, собранная по схеме Пашена - Рунге, предназначена для анализа и регистрации эмиссионного светового потока, и включает голографическую решетку и линейную CCD систему детектора.

    Конструктивно спектрометр расположен на тележке.

    Управление процессом измерения и обработки выходной информации осуществляется от встроенного компьютера с помощью специального программного комплекса. Спектрометр оборудован сенсорным экраном, с помощью которого можно управлять прибором без использования мыши или клавиатуры. Имеется возможность подключения внешнего принтера. По программе осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация его параметров, управление режимами работы спектрометра, обработка, сохранение и печать результатов измерения.

    Фото общего вида СИ

    Внешний вид. Спектрометры оптико-эмиссионные портативные (Q4 MOBILE), http://oei-analitika.ru
    • 1.    Измерительный прибор с аккумулятором                              1 экз.

    • 2.    Рекалибровочные образцы в соответствии с аналитической программой   1 компл.

    • 3.      Запасные части (опционально)                                       1 экз.

    • 4.      Редуктор аргона (опционально)                                       1 экз.

    • 5.      Тележка для транспортировки спектрометра                           1 экз.

    • 6.      Комплект эксплуатационных документов.                             1 экз.

    • 7.      Руководство по эксплуатации с методикой поверки.                    1 экз.


    Определяемый элемент в сталях

    ГОСТ 54153-2010

    Диапазон измерений массовой доли,

    %

    Пределы допускаемой абсолютной погрешности измерений массовой доли, %

    Марганец

    0,050 ... 2,0

    ± (0,008 ... 0,08)

    Медь

    0,010 ... 1,00

    ± (0,004 ... 0,06)

    Молибден

    0,010 ... 5,0

    ± (0,004 ... 0,12)

    Углерод

    0,020 ... 2,0

    ± (0,008 ... 0,06)

    Кремний

    0,050 ... 2,5

    ± (0,012 ... 0,08)

    Никель

    0,010 ... 10,0

    ± (0,004 ... 0,16)

    Хром

    0,010 ... 30,0

    ± (0,003 ... 0,25)

    Метод измерения

    эмиссионный спектральный анализ

    Способ регистрации

    параллельный

    Рабочий диапазон, нм

    Основной 185 ... 560                  FIPOS:

    174 ... 196

    Габаритные размеры:

    В х Ш х Д, мм, не более

    1330х640х510

    Расход энергии

    450 Вт

    Напряжение питания

    100-240 В, 50/60 Гц или от встроенного аккумулятора

    Условия эксплуатации

    Диапазон температур окружающей среды, оС

    от плюс 5 до плюс 40

    Температурный диапазон (хранение) , оС

    от минус 20 до плюс 50

    Диапазон относительной влажности, %

    от 20 до 70

    Диапазон атмосферного давления, кПа

    от 84 до 106,7

    В зависимости от того для какой матрицы предназначен спектрометр погрешность определяется по МВИ.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
