Сведения о средстве измерений: 65063-16 Анализаторы диффузионного водорода

Номер по Госреестру СИ: 65063-16
65063-16 Анализаторы диффузионного водорода
(G4 PHOENIX DH)

Назначение средства измерений:
Анализаторы диффузионного водорода G4 PHOENIX DH модели G4 PHOENIX DH IR, G4 PHOENIX DH IR/TF предназначены для измерения массовой доли диффузионного водорода в металлах и сплавах.

сертификация программного обеспечения
Внешний вид. Анализаторы диффузионного водорода, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы диффузионного водорода
Рисунок № 1
Внешний вид. Анализаторы диффузионного водорода, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы диффузионного водорода
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 09.09.2021
Номер записи - 156399
ID в реестре СИ - 378799
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации,

Производитель

Изготовитель - Фирма "Bruker Elemental GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 6 колонок:

  • Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
  • Ссылочное поле на описание типа СИ с наименованием средства измерений
  • Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
  • Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
  • Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
  • Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1285 от 2016.09.09 Об утверждении типов средств измерений

Наличие аналогов СИ: Анализаторы диффузионного водорода (G4 PHOENIX DH)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Bruker Elemental GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
41185-09
13.10.2019
Спектрометры оптические эмиссионные, Q4 TASMAN
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
1 год
45753-10
01.08.2015
Спектрометры оптико-эмиссионные, Q мод. Q2 Ion, Q6 Columbus, Q8 Magellan
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
1 год
45754-10
01.08.2015
Анализаторы кислорода, азота и водорода, G8 Galileo
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
1 год
45755-10
01.08.2015
Анализаторы углерода и серы, G4 Icarus
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
1 год
45756-10
01.08.2015
Анализаторы водорода, G4 Phoenix DH
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
1 год
53188-13
11.04.2018
Спектрометры оптико-эмиссионные портативные, Q4 MOBILE
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
1 год
62817-15
24.12.2020
Спектрометры оптико-эмиссионные, Bruker мод. Q2 ION, Q8 MAGELLAN
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
63231-16
17.02.2021
Анализаторы кислорода, азота, водорода, G8 GALILEO
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
64490-16
01.07.2021
Анализаторы углерода, серы, G4 ICARUS
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
65063-16
09.09.2021
Анализаторы диффузионного водорода, G4 PHOENIX DH
Фирма "Bruker Elemental GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы диффузионного водорода (G4 PHOENIX DH)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • нет модификации
  • 1 0 0 0 0 0 0

    Стоимость поверки Анализаторы диффузионного водорода (G4 PHOENIX DH)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии.

    Программное обеспечение осуществляет обработку сигналов с детектора и производит расчет измеряемых величин с учетом массы образца, а также включает в себя

    Лист № 3 Всего листов 4 накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные

    (признаки)

    Значение

    Идентификационное наименование ПО

    GA-Client

    Номер версии

    (идентификационный номер) ПО

    1.0.0.0 и выше

    Цифровой идентификатор ПО

    -

    Уровень защиты программного обеспечения от непреднамеренных и

    преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.


    Знак утверждения типа

    Знак утверждения типа

    наносится на каждый экземпляр анализатора в виде наклейки, а также на титульный лист Руководства по эксплуатации анализатора типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    ГОСТ 23338 - 91 Сварка металлов. Методы определения содержания диффузионного водорода в наплавленном металле и металле шва.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализаторам диффузионного водорода G4 PHOENIX DH

    ГОСТ 23338 - 91 Сварка металлов. Методы определения содержания диффузионного водорода в наплавленном металле и металле шва.

    Техническая документация фирмы «Bruker Elemental GmbH».

    Поверка

    Поверка осуществляется по документу РТ-МП-2303-448-2016 «ГСИ. Анализаторы диффузионного водорода G4 PHOENIX DH Методика поверки», утвержденная ФБУ «Ростест - Москва» 03.02.2016 г.

    Основное средство поверки: водород газообразный чистый высшего сорта по ГОСТ Р 51673-2000).Знак поверки наносится на свидетельство о поверке в виде наклейки.


    Изготовитель

    Фирма «Bruker Elemental GmbH», Германия
    Юридический адрес: Kastellstrasse 31-35, 47546 Kalkar, Germany , тел./ факс +49 2824 97650.

    Заявитель


    ООО «Мелитэк» ИНН7728644821
    Юридический адрес: 117342, Москва, ул. Обручева, д. 34/63, стр.2, тел./ факс: +7(495)781-0785.

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31, Тел: (495) 544-00-00

    Принцип действия анализатора основан на измерении объема диффузионного водорода, выделяющегося в процессе нагрева образца в потоке инертного газа-носителя.

    В результате нагрева процесс выделения водорода в газообразном виде из образца ускоряется. Выделившиеся газы смешиваются с инертным газом-носителем, в качестве которого используется азот (чистота 99,999 %), после чего образованная смесь поступает из печи в систему стеклянных трубок c реактивами, где происходит удаление примесных газов. Далее очищенная смесь газа-носителя и водорода подается в систему детектирования, в которой осуществляется сравнение теплопроводности этой смеси с теплопроводностью чистого газа-носителя.

    Анализаторы выпускаются в следующих исполнениях: G4 PHOENIX DH IR, G4 PHOENIX DH IR/TF.

    Модель PHOENIX DH IR оснащается инфракрасной печью, которая состоит из нагревательного элемента - инфракрасной лампы, параболического зеркала для фокусировки излучения на образце и кварцевой трубки для удержания образца в зоне нагрева. Корпус инфракрасной печи охлаждается водой. Модель PHOENIX DH IR/TF помимо инфракрасной печи оснащается трубчатой электрической печью сопротивления с кварцевой трубкой меньшего диаметра. Температура печей и скорость нагрева в обеих модификациях задаются с компьютера, по ходу анализа производится прямое измерение температуры нагрева образца с помощью встроенной термопары. Система детектирования анализатора построена на базе детектора по теплопроводности (TCD).

    Управление работой анализатора и обработка результатов измерений осуществляется с помощью внешнего персонального компьютера и установленного на нем программного обеспечения.

    Программное обеспечение осуществляет обработку сигналов с детектора и производит расчет измеряемых величин с учетом массы образца, а также включает в себя накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.

    Градуировка анализатора производится по чистому газу (водороду или гелию) с использованием встроенного автоматического устройства градуировки по разным объемам.

    Пломбировка приборов конструкцией анализаторов не предусмотрена.

    Внешний вид анализатора G4 PHOENIX DH представлен на рисунках 1 и 2.

    Внешний вид. Анализаторы диффузионного водорода (G4 PHOENIX DH), http://oei-analitika.ru

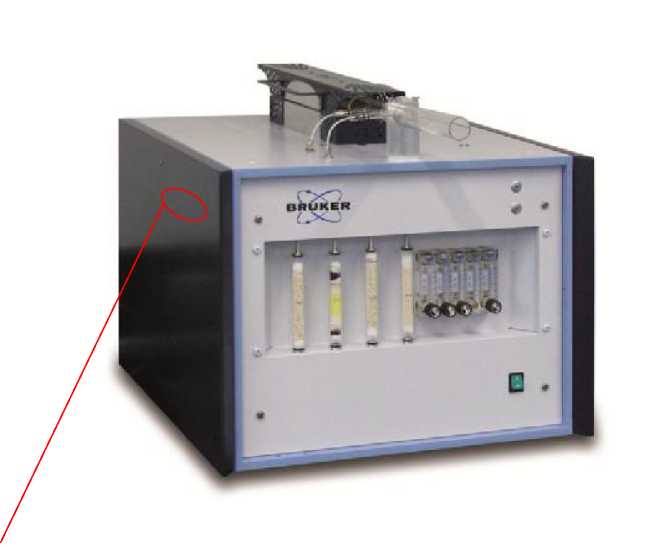

    Место нанесения знака утверждения типа

    Рис. 1 - Внешний вид анализатора G4 PHOENIX DH IR с инфракрасной печью.

    Внешний вид. Анализаторы диффузионного водорода (G4 PHOENIX DH), http://oei-analitika.ru

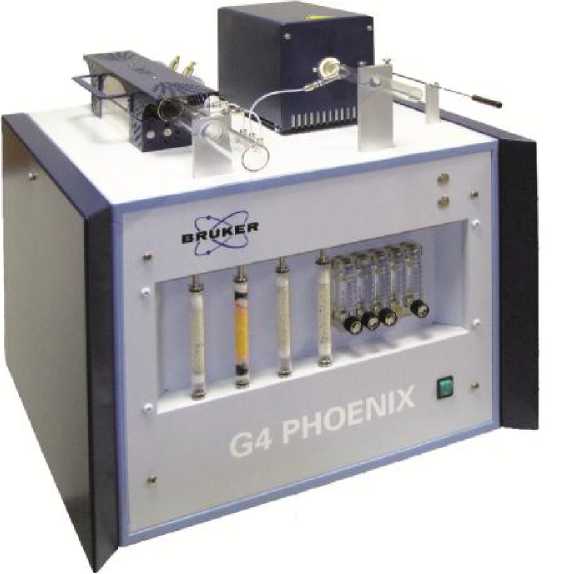

    Рис. 2 - Внешний вид анализатора G4 PHOENIX DH IR/TF с трубчатой электрической печью сопротивления.


    Таблица 4 - Комплектность поставки

    Наименование

    Количество, шт.

    1. Анализатор G4 PHOENIX DH

    По заказу

    2. Компьютер

    1

    3. Стартовый набор расходных материалов и запчастей

    1

    4. Редуктор для баллона с инертным газом

    По заказу

    5. Трубчатая электрическая печь сопротивления.

    По заказу

    6. Комплект расходных материалов

    По заказу

    7. Комплект запасных частей

    По заказу

    8. Руководство по эксплуатации

    1

    9. Методика поверки РТ-МП-2303-448-2016

    1


    Таблица 2 - Метрологические характеристики

    Диапазон измерений массовой доли диффузионного водорода, %

    от 0,00001 до 0,1

    Пределы допускаемой основной относительной погрешности измерений в диапазоне от 0,0001 до 0,0020 % массовой доли, %

    ±5,0

    Предел допускаемого относительного СКО выходного сигнала при использовании автоматического устройства градуировки, %

    3,0

    Таблица 3 - Технические характеристики

    Время анализа, мин

    ~20 (зависит от материала образца и навески)

    Масса образца, г

    от 0,1 до 1000

    Г абаритные размеры, В х Ш х Д, мм, не более

    460 х 750 х 500

    Масса, кг, не более

    50

    Потребляемая мощность: Анализатор, кВ ■ А

    1

    Периферийный устройств, В ■ А

    300

    Параметры электрического питания:

    - напряжение, В

    220±10

    - частота, Гц

    50/60

    Газ-носитель

    азот

    Давление, бар

    2

    Чистота, %

    99,999

    Время наработки на отказ при средней загрузке 90 час в месяц, ч

    6450

    Условия эксплуатации:

    о/~1

    температура окружающей среды, С

    от +15 до +35

    относительная влажность, %

    от 20 до 80

    атмосферное давление, кПа

    от 84 до 106,7
