54009-13 Пневмоцилиндры измерительные
(CE1L20-100 и CE1L20-200)
Назначение средства измерений:
Пневмоцилиндры измерительные моделей CE1L20-100 и CE1L20-200 (далее -пневмоцилиндры) предназначены для измерений линейных перемещений подвижных узлов в системах непрерывного управления.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
CE1L20-100 и CE1L20-200
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| c65a3fa0-d1da-e9a2-a7f7-0b44fc1af338 | 54009-13 | 2023-01-23 | — | актуальная |
| d82d7748-37fb-e5cf-c35c-f0194037e075 | 54009-13 | 2023-01-22 | 2023-01-23 | архивная |
| 55c9e251-7445-0946-b829-0486ffa50987 | 54009-13 | 2022-01-19 | 2023-01-22 | архивная |
| 388b5a0b-1871-dd46-7027-3443a645d194 | 54009-13 | 2022-01-18 | 2022-01-19 | архивная |
| 089569be-67e1-2f2c-295d-6e01b05e9a2d | 54009-13 | 2020-05-07 | 2022-01-18 | архивная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на корпус пневмоцилиндров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Методика измерений приведена в документе «Пневмоцилиндры измерительные моделей CE1L20-100 и CE1L20-200. Руководство по эксплуатации», 2012 год.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пневмоцилиндрам измерительным моделей CE1L20-100 и CE1L20-200
Техническая документация фирмы «SMC Corporation» ( Япония ).
Основным средством поверки является прибор измерительный двухкоординатный ДИП-1, по ТУ 2-034-450-75.
Принцип действия пневмоцилиндров основан на счете магнитных участков шкалы штока пневмоцилиндра с помощью магнитного энкодера. Сигналы с магнитного энкодера поступают на электронный блок, в АЦП которого преобразуются в величину перемещения штока.

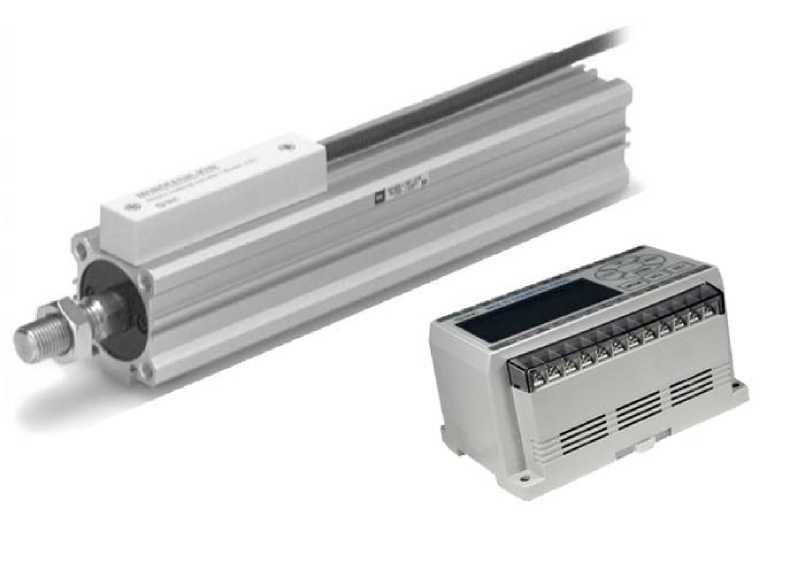

Рисунок 1 - Общий вид пневмоцилиндра и электронного блока
Конструктивно пневмоцилиндры выполнены в виде стального корпуса с размещенным внутри подвижным цилиндрическим стальным штоком, на котором с равным шагом нанесены магнитные и немагнитные участки равной протяженности (далее - магнитная шкала). На стороне корпуса, расположенной над магнитной шкалой, закреплен магнитный энкодер. Магнитный энкодер подключается к электронному блоку CEU5 (далее -электронный блок) с помощью соединительного кабеля. Электронный блок работает от внешнего источника питания.
Для жесткого закрепления на торцах корпуса пневмоцилиндров устанавливаются фланцы с крепежными отверстиями. На свободном конце штока предусмотрена резьба и стопорная гайка для закрепления в рабочем положении.
Электронный блок выполнен в пластмассовом корпусе с электрическими контактами для подключения источника питания и соединительного кабеля пневмоцилиндра.
Электронный блок снабжен жидкокристаллическим дисплеем для отображения величины перемещения штока, информации о модели пневмоцилиндра, единицах измерений.
Комплектность пневмоцилиндров представлена в таблице 2.
Таблица 2
|
№ п/п |
Наименование |
Количество, шт. |
|
1 |
Пневмоцилиндр измерительный |
1 |
|
2 |
Соединительный кабель |
1 |
|
3 |
Электронный блок CEU5 |
1 |
|
4 |
Упаковочная тара |
1 |
|
5 |
Руководство по эксплуатации |
1 |
|
6 |
Методика поверки |
1 |
Лист № 3 Всего листов 3
Основные метрологические и технические характеристики пневмоцилиндров представлены в таблице 1.
Таблица 1
|
Наименование параметра и единицы измерений |
Значение параметра | |
|
CE1L20-100 |
CE1L20-200 | |
|
Диапазон измерений линейных перемещений (длина хода), мм |
0-100 |
0-200 |
|
Дискретность отчета, мм |
0,1 | |
|
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм |
±0,2 | |
|
Напряжение питания, В |
(10,8-26,4) постоянного тока | |
|
Потребляемый ток, мА |
40 | |
|
Потребляемая мощность, Вт, не более |
1,1 | |
|
Габаритные размеры (длина, ширина, высота), мм, не более:
|
55x37x180 125x80x64 |
55x37x280 125x80x64 |
|
Масса, кг, не более:
|
0,72 0,30 |
1,00 0,30 |
|
Средний срок службы, лет |
5 | |
|
Наработка на отказ, ч |
5000 | |
|
Условия эксплуатации:
|
от 15 до 25; до 80; от 84,0 до 106,7. |
