58484-14 Преобразователи электропневматические
(ITV)
Назначение средства измерений:
Преобразователи электропневматические ITV (далее по тексту - преобразователи) предназначены для непрерывного преобразования входного управляющего электрического сигнала в измеряемый выходной пневматический сигнал избыточного давления.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
ITV
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ФКП "Завод имени Я.М. Свердлова" | Юридические лица | 47 | 93 | 1,98 |
| АО "РНПК" | Юридические лица | 32 | 59 | 1,84 |
| Акционерное общество "Рязанская нефтеперерабатывающая компания" | Юридические лица | 23 | 23 | 1,00 |
| ООО "Фармасинтез-тюмень" | Юридические лица | 10 | 10 | 1,00 |
| ООО «Фармасинтез-Тюмень» | Юридические лица | 8 | 9 | 1,13 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
| юр.лицо | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 52995ec5-dae1-291c-8ab8-ca544abb6b0f | 58484-14 | 2021-06-04 | — | актуальная |
| 87914c3c-b71c-4e1c-eef1-911cfb001146 | 58484-14 | 2021-06-03 | 2021-06-04 | архивная |
| c7882d8f-2350-3c4a-786b-bfa3d2ed8ce1 | 58484-14 | 2020-05-07 | 2021-06-03 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 04.06.2021
Срок свидетельства - 25.09.2019
Номер записи - 149121
ID в реестре СИ - 371521
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
ITV, ITV1010-01F1N, ITV1010, ITV3010, нет данных, ITV301, ITV3010-01F, MLD, 3010, ITV1050-041S2, ITV3010-01F4BL, ITV3050-044S3, ITV2050-312CL, ITV2030-31F2N3, ITV2050, ITV1030-021CL, М-4ВУКсУХЛ1 160МПа
Изготовитель - Фирма "SMC Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
Кол-во поверок - 1353
Выдано извещений - 0
Кол-во периодических поверок - 184
Кол-во средств измерений - 118
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 391 дн.
№1377 от 2014.09.24 Об утверждении типа СИ (ГР 23671-14 - 58541-14)
№154 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Имплантаты в хирургии" (ТК 453)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26572-04 01.04.2009 |
Датчики давления, PSE Фирма "SMC Corporation" (ЯПОНИЯ ) |
2 года | |
|
26572-13 15.02.2018 |
Датчики давления, PSE Фирма "SMC Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
30062-05 01.10.2010 |
Расходомеры-счетчики воздуха, PF2A7 Фирма "SMC Corporation" (ЯПОНИЯ ) |
2 года | |
|
46910-11 18.05.2021 |
Расходомеры-счетчики неагрессивных газов, PF (серии PF2А, PFM, PFMV) Фирма "SMC Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
54009-13 25.06.2018 |
Пневмоцилиндры измерительные, CE1L20-100 и CE1L20-200 Фирма "SMC Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58484-14 25.09.2019 |
Преобразователи электропневматические, ITV Фирма "SMC Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
60582-15 27.03.2025 |
Расходомеры-счетчики вихревые, PF2D и PF3W Фирма "SMC Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
75826-19 20.08.2024 |
Датчики давления, PSE Фирма "SMC Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 56 | 0 | 56 | 0 | 56 | 0 | 56 | |||
| ФКП "ЗАВОД ИМЕНИ Я.М.СВЕРДЛОВА" (RA.RU.312202) | 93 | 7 | 0 | 93 | 0 | 93 | 0 | 93 | ||
| ООО "АСУМС" (RA.RU.312418) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 1147 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 27 | 0 | 15 | 0 | 27 | 0 | 15 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ВЛАДИМИРСКИЙ ЗАВОД "ЭТАЛОН" (RA.RU.311255) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус преобразователя.
Сведения о методе измерений приведены в документе «Преобразователи электропневматические ITV. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям электропневматическим ITV
1 ГОСТ 9986-78 «ГСП. Преобразователи электропневматические аналоговые. Общие технические условия».
2 ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
3 Техническая документация изготовителя
электропневматические ITV. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2014 г.
Основные средства поверки:
Калибратор давления портативный Метран 501-ПКД-Р. Диапазон измерений давления от минус 0,1 до 60 МПа, пределы допускаемой основной погрешности ± 0,05 % ВПИ; диапазон воспроизведения постоянного тока от 0 до 20 мА, пределы допускаемой основной погрешности в режиме воспроизведения ±(0,04 % ИВ+0,001 мА).
Источник питания Б5-71 М, диапазон напряжения от 0 до 30 В, пределы допускаемой погрешности воспроизведения ±0,2 % х иуст. + 2 ед.мл.р.; диапазон постоянного тока от 0 до 20 А, пределы допускаемой погрешности воспроизведения ±1 % х I уст. + 2 ед.мл.р.
Принцип действия преобразователей основан на силовой компенсации, при которой усилие, создаваемое входным электрическим сигналом, непрерывно уравновешивается противодавлением воздуха питания и на выходе преобразователя постоянно воспроизводится пневматический сигнал, пропорциональный значению входного управляющего электрического сигнала.
В состав преобразователя входят впускной и выпускной электромагнитные клапаны, соединенные с пневматической камерой управления. В камере закреплена мембрана, которая своим жестким центром через шток соединена с клапаном подачи давления воздуха питания и клапаном сброса давления. При изменении управляющего входного сигнала с помощью этих клапанов и датчика давления обратной связи, сигнал с которого поступает в устройство управления преобразователя, регулируется подача давления на обе стороны мембраны до достижения ее равновесия. Установившееся значение выходного избыточного давления, пропорциональное значению входного управляющего сигнала, отображается на ЖК дисплее преобразователя. Дополнительно значение этого давления можно контролировать по выходному нормированному аналоговому сигналу напряжения постоянного тока от 1 до 5 В, который используется в качестве индикатора. По специальному заказу поставляются приборы с выходным аналоговым сигналом от 4 до 20 мА или релейным выходом PNP либо NPN типа.
Конструктивно преобразователь выполнен в виде единого корпуса. На его верхней панели находятся кнопки управления работой преобразователя и разъем, на который поступают напряжение питания, входной электрический управляющий сигнал и снимается контрольный выходной сигнал. В нижней части корпуса прибора расположены резьбовые штуцеры для подачи воздуха питания (SUP), сброса давления (EXH), вывода выходного пневматического сигнала избыточного давления (OUT). По степени защиты от воздействий твердых частиц, пыли и воды преобразователи соответствуют классу IP65.
Преобразователи выпускаются в стандартном исполнении с аналоговым входным токовым сигналом или сигналом напряжения постоянного тока. По специальному заказу могут изготавливаться преобразователи с другими входными управляющими сигналами: цифровыми (2-битным, 4-битным, 10-битным), RS-232C, СС-Link, Profibus DP, DeviceNet.
Преобразователи имеют 9 модификации, отличающихся диапазонами измерений, значениями давления и расхода воздуха питания, массой и габаритными размерами.
Внешний вид преобразователей приведен на рисунке 1.

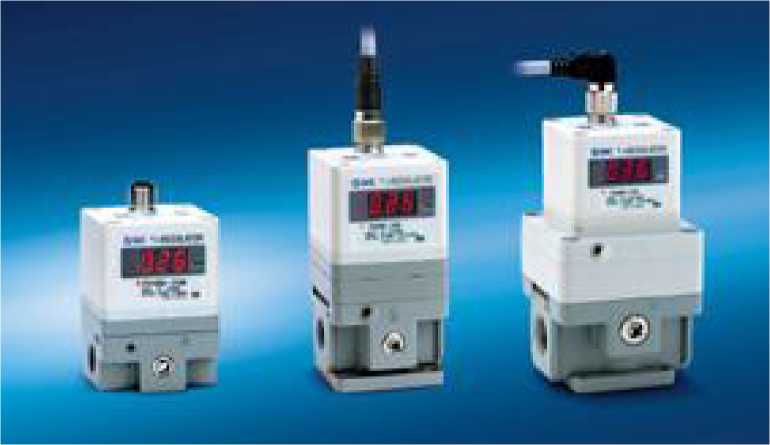

Рисунок 1 Внешний вид преобразователей электропневматических ITV
