Номер по Госреестру СИ: 54242-13
54242-13 Газоанализаторы
(SERVOPRO FID)
Назначение средства измерений:
Газоанализаторы SERVOPRO FID (далее - газоанализаторы) предназначены для определения объемной доли суммы углеводородов в аргоне, гелии, кислороде, азоте и воздухе в пересчете на метан.

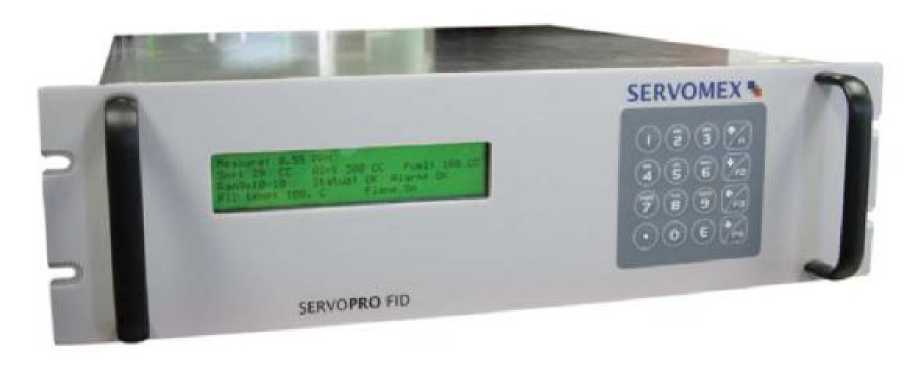

Внешний вид.
Газоанализаторы
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.07.2018
Номер записи - 144276
ID в реестре СИ - 366676
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, Нет данных, SERVOPRO FID (SUITABLE FOR SAFE AREA), SERVOPRO FID,
Производитель
Изготовитель - Фирма "Servomex Group Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№3407 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Твердое минеральное топливо" (ТК 179)
Наличие аналогов СИ: Газоанализаторы (SERVOPRO FID)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54242-13 Газоанализаторы (SERVOPRO FID) Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
81080-20 Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( ) Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16159-02 01.12.2007 |
Анализаторы кислорода портативные, 244A, 262A, 570A, 571B, 572B, 574B Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
16161-07 01.06.2012 |
Газоанализаторы, 4000 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
16161-97 01.12.2007 |
Газоанализаторы, XENTRA Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
16162-02 01.01.2008 |
Газоанализаторы, XENDOS Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
16163-02 01.12.2007 |
Газоанализаторы, 1000 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
21242-06 01.01.2012 |
Газоанализаторы, 2700 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
28252-04 01.12.2009 |
Газоанализаторы, XENDOS 2200 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
36097-07 01.11.2012 |
Газоанализаторы, Servomex мод. 2500, 2500C1, 2510, 2520, 2550 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
36109-07 01.11.2012 |
Газоанализаторы, SERVOMEX мод. 1800, 1900, 2200, 5100 и 5200 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
47544-11 18.08.2026 |
Анализаторы микропримесей азота в аргоне, SERVOPRO Plasma k2001 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
53156-13 16.03.2023 |
Газоанализаторы, SERVOPRO MultiExact 5400, SERVOPRO 4000 мод. SERVOPRO 4100, SERVOPRO 4200, SERVOPRO 4210, SERVOPRO 4900 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
53282-13 16.03.2023 |
Газоанализаторы, SERVOTOUGH FluegasExact 2700 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
54242-13 23.07.2018 |
Газоанализаторы, SERVOPRO FID Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
55063-13 04.10.2018 |
Анализаторы кислорода, Delta F DF-1x0E, Delta F DF-3x0E Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
55225-13 03.09.2024 |
Хроматографы газовые, SERVOPRO CHROMA Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
55957-13 18.10.2024 |
Газоанализаторы, SERVOTOUGH SpectraExact 2500, SERVOTOUGH SpectraExact 2510, SERVOTOUGH SpectraExact 2520, SERVOTOUGH SpectraExact 2550 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
59008-14 23.09.2024 |
Газоанализаторы, SERVOTOUGH Oxy, SERVOTOUGH OxyExact (2222) и SERVOTOUGH OxyExact (2223) Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
59100-14 26.11.2019 |
Газоанализаторы, SERVOFLEX мод. Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200) Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
59685-15 23.01.2020 |
Газоанализаторы, SERVOTOUGH LaserCompact, SERVOTOUGH LaserSP, SERVOTOUGH LaserExact Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
67617-17 |
Газоанализаторы, SERVOPRO 4000 мод. 4100 SERVOMEX Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
78729-20 |
Газоанализатор, SERVOPRO Plasma k2001 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
83131-21 20.09.2026 |
Газоанализаторы, SERVOPRO Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Череповецкий ЦСМ» (49) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 1 | 2 | 2 | 0 | 4 | 2 | 2 | ||
| ООО "ЭРИС" (RA.RU.310699) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 1835 |
|
ФБУ Костромской ЦСМ Костромская область |
1364 | 1835 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 1835 |
|
ФБУ Магаданский ЦСМ Магаданская область |
3055 | 1835 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
1775 | 1835 |
Программное обеспечение
Идентификационные данные программного обеспечения.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программ-много обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
PIC Board Software |
01000-cu0 0.hex |
1 |
978e2a41df33c5f0 79ba3febcf09e868 |
MD5 |
|
IO Board Software |
01000-FI0_1.hex |
1 |
3ed87e72c6f8a98d 8702dd92aa24d7aa |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
диапазоне объемной доли, %: от 0 до от 0 до от 0 до от 0 до
10 млн-1
100 млн-1-1 1000 млн-1- 1 10000 млн-1
± 15
± 10
± 4
± 4
150
133x482x457
12
от плюс 5 до плюс 40
от 80 до 104 от 0 до 95 без конденсации
|
наносится на титульный лист Руководства по эксплуатации типографским способом. приведены в документе "Руководство по установке и эксплуатации газоанализаторов SERVOPRO FID". ГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах". ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования". Техническая документация фирмы-изготовителя "Servomex Group Limited", Великобритания.
осуществляется по документу МП 54242-13 "Инструкция. Газоанализаторы SERVOPRO FID. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 25 апреля 2013 г. и входящему в комплект поставки. Основные средства поверки: - поверочные газовые смеси метана с азотом ГСО №№ : 3862-87, 9749-11; - генератор газовых смесей ГГС-03-03 по ШДЕК .418313.001 ТУ ( ГР № 19351-00). Газоанализаторы SERVOPRO FID выполнены в виде единого блока с дисплеем и клавиатурой. Принцип работы газоанализаторов основан на применении детектора ионизации в пламени. Измерения проводятся непрерывно в автоматическом режиме. Работой газоанализатора управляет встроенный микропроцессор. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализуемую производителем на этапе производства. Газоанализаторы могут управляться с помощью удаленного компьютера (доступ к результатам измерений, градуировочным данным, настроечным параметрам). Настроечные параметры и результаты измерения отображаются на дисплее. Газоанализаторы позволяют установить два порога срабатывания встроенной сигнализации при контроле текущего значения содержания суммы углеводородов. Для интеграции с системами управления предусмотрены аналоговые, цифровые и релейные выходы. Газоанализаторы предназначены для монтажа в стандартную 19'' стойку или шкаф в некатегорийном помещении. Внешний вид газоанализаторов SERVOPRO FID приведен на рисунке 1. Рисунок 1. Внешний вид газоанализаторов SERVOPRO FID. Диапазоны измерений суммы углеводородов, об.доля, млн-1 (в пересчете на метан) |
от 0 до10 от 0 до100 от 0 до1000 от 0 до10000 |
Пределы допускаемой приведенной погрешности измерений в
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более Масса, кг, не более
Условия эксплуатации: температура окружающей среды, °С атмосферное давление, кПа относительная влажность, %
