Номер по Госреестру СИ: 47544-11
47544-11 Анализаторы микропримесей азота в аргоне
(SERVOPRO Plasma k2001)
Назначение средства измерений:
Анализаторы микропримесей азота в аргоне "SERVOPRO Plasma k2001" предназначены для определения микропримесей азота в аргоне в диапазонах (0 -10) млн-1, (0 -100) млн-1, (0 - 1000) млн-1.
Внешний вид.
Анализаторы микропримесей азота в аргоне
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.08.2026
Номер записи - 136428
ID в реестре СИ - 358828
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, К2001, Без модификации, SERVOPRO Plasma k2001, SERVO Plasma k2001, -,
Производитель
Изготовитель - Фирма "Servomex Group Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 97
Выдано извещений - 1
Кол-во периодических поверок - 74
Кол-во средств измерений - 38
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 835 дн.
Приказы РСТ, где упоминается данный тип СИ
№1101 от 2016.08.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№4587 от 2011.08.21 Об утверждении типов средств измерений (Регистрационный номер с Гос. реестре СИ 47542-47549-11, 43981-11)
№443 от 2016.04.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго
№1470 от 2019.06.25 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1400 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
Наличие аналогов СИ: Анализаторы микропримесей азота в аргоне (SERVOPRO Plasma k2001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Servomex Group Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16159-02 01.12.2007 |
Анализаторы кислорода портативные, 244A, 262A, 570A, 571B, 572B, 574B Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
16161-07 01.06.2012 |
Газоанализаторы, 4000 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
16161-97 01.12.2007 |
Газоанализаторы, XENTRA Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
16162-02 01.01.2008 |
Газоанализаторы, XENDOS Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
16163-02 01.12.2007 |
Газоанализаторы, 1000 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
21242-06 01.01.2012 |
Газоанализаторы, 2700 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
28252-04 01.12.2009 |
Газоанализаторы, XENDOS 2200 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
36097-07 01.11.2012 |
Газоанализаторы, Servomex мод. 2500, 2500C1, 2510, 2520, 2550 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
36109-07 01.11.2012 |
Газоанализаторы, SERVOMEX мод. 1800, 1900, 2200, 5100 и 5200 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
47544-11 18.08.2026 |
Анализаторы микропримесей азота в аргоне, SERVOPRO Plasma k2001 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
53156-13 16.03.2023 |
Газоанализаторы, SERVOPRO MultiExact 5400, SERVOPRO 4000 мод. SERVOPRO 4100, SERVOPRO 4200, SERVOPRO 4210, SERVOPRO 4900 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
53282-13 16.03.2023 |
Газоанализаторы, SERVOTOUGH FluegasExact 2700 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
54242-13 23.07.2018 |
Газоанализаторы, SERVOPRO FID Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
55063-13 04.10.2018 |
Анализаторы кислорода, Delta F DF-1x0E, Delta F DF-3x0E Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
55225-13 03.09.2024 |
Хроматографы газовые, SERVOPRO CHROMA Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
55957-13 18.10.2024 |
Газоанализаторы, SERVOTOUGH SpectraExact 2500, SERVOTOUGH SpectraExact 2510, SERVOTOUGH SpectraExact 2520, SERVOTOUGH SpectraExact 2550 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
59008-14 23.09.2024 |
Газоанализаторы, SERVOTOUGH Oxy, SERVOTOUGH OxyExact (2222) и SERVOTOUGH OxyExact (2223) Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
59100-14 26.11.2019 |
Газоанализаторы, SERVOFLEX мод. Micro i.s. (5100), MiniMP (5200), MiniFoodPack (5200), MiniHD (5200) Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
59685-15 23.01.2020 |
Газоанализаторы, SERVOTOUGH LaserCompact, SERVOTOUGH LaserSP, SERVOTOUGH LaserExact Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
67617-17 |
Газоанализаторы, SERVOPRO 4000 мод. 4100 SERVOMEX Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
78729-20 |
Газоанализатор, SERVOPRO Plasma k2001 Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
83131-21 20.09.2026 |
Газоанализаторы, SERVOPRO Фирма "Servomex Group Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Анализаторы микропримесей азота в аргоне (SERVOPRO Plasma k2001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "Тест-НН-сервис" (RA.RU.310629) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 9 | 1 | 8 | 0 | 8 | 1 | 7 | |||
| ООО "ТЕСТ-НН-СЕРВИС" (RA.RU.310629) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 1 | 2 | 0 | 2 | 1 | 1 | ||
| ФБУ «Череповецкий ЦСМ» (49) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 20 | 5 | 15 | 0 | 20 | 5 | 15 | |||
| ПАО "АКРОН" (RA.RU.312337) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "Акрон-Ремонт" (RA.RU.310536) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "АКРОН" (RA.RU.312337) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| АО "ЦЕНТРОХИМСЕРТ" (РОСС RU.0001.310437) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ТЕХЭТАЛОН" (RA.RU.314349) | 14 | 9 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы микропримесей азота в аргоне (SERVOPRO Plasma k2001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2787 | 2239 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
1775 | 2239 |
|
ФБУ УРАЛТЕСТ Свердловская область |
2155 | 2239 |
Программное обеспечение
Идентификационные данные программного обеспечения
|
Наименования программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификации-онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
"02001-cu0-0" |
02001-cu0-0.hex |
3.84 |
2DFC72DE4B16CB6 63620B6AEF43A4C4 2 |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "В" по МИ 3286-2010.
ПО не влияет на метрологические характеристики.
Знак утверждения типа

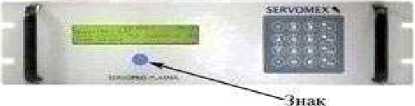

Знак утверждения типананосится на лицевую панель анализатора методом шелкографии, отступив 2 см вниз от середины панели дисплея, на титульные листы эксплуатационной документации типографским способом в середине листа над наименованием документа.
уТВерЖД-йН ИЯ
з bttia
Фотография общего вида анализатора
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерения изложены в документе "SERVOPRO Plasma k2001" Руководство по эксплуатации"
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам микропримесей азота в аргоне "SERVOPRO Plasma k2001"ГОСТ 8.578-2008 ГСИ. "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах"
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования"
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- при осуществлении производственного контроля за соблюдением соответствия промышленной продукции обязательным требованиям, установленным законодательством Российской федерации.
Поверка
Поверкаосуществляется по документу МП 47544-11"Инструкция. Анализаторы микропримесей азота в аргоне "SERVOPRO Plasma k2001". Методика поверки», утверждённой ГЦИ СИ ФГУП "ВНИИМС" в 2011 г.
Основные средства поверки: поверочные газовые смеси ГСО состава азот-аргон: ГСО 3991-87, 3993-87, 3994-87, 3998-87, 4000-87, 4002-87, генератор газовых смесей ГГС-03-03.
Заявитель
ЗАО "Регуляр"Адрес: 119634, Москва, ул. Шолохова, д. 5, корп. 2
Тел.(495) 649-666-0, факс: (495) 649-666-0
E-mail: regular@regular.ru
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП "ВНИИМС", г. Москва
Анализаторы SERVOPRO Plasma k2001 выполнены в виде единого блока с дисплеем и клавиатурой. Принцип действия анализатора основан на измерении интенсивности излучения молекулярной полосы азота методом эмиссионной спектроскопии. Измеряемый параметр - микро-концентрация азота в аргоне в млн-1.
Аналитическая ячейка
Пломбы

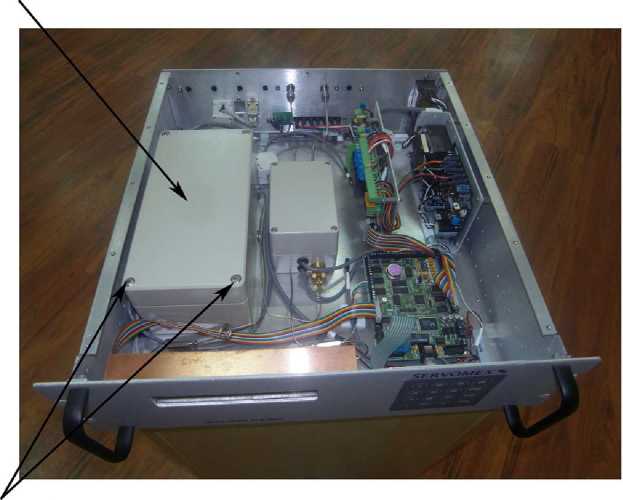

Фотография внутренней конструкции анализатора
Измерения производятся непрерывно в автоматическом режиме.
Работой анализатора управляет микропроцессор, встроенный в аналитическую ячейку.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализуемую изготовителем на этапе производства.
Аналитическая ячейка устанавливается и пломбируется на фирме-изготовителе и вскрытию не подлежит.
Анализатор может управляться с удаленного компьютера и поддерживать доступ к данным, калибровкам и параметрам конфигурации.
Настроечные параметры и результат измерений отображаются на дисплее.
Анализатор позволяет устанавливать два порога срабатывания встроенной сигнализации при контроле текущего значения выходного сигнала.
Для интеграции с системами управления предусмотрены аналоговые, цифровые и релейные выходы.
В комплект поставки анализатора входит:
-
- анализатор;
-
- кабель питания;
-
- руководство по эксплуатации;
-
- методика поверки.
По требованию заказчика для автоматической калибровки в комплект поставки может входить:
-
- система подготовки пробы MSS, обеспечивающая подвод пробы по нескольким каналам, а также подключение калибровочных газов;
-
- станция подготовки калибровочных газов GCS-100, позволяющая получать аргон с низким содержанием азота из обычного аргона;
-
- фильтр-газопоглотитель GP-200, предназначенный для очистки калибровочного аргона от примесей.
|
Диапазон измерения, млн-1 |
(0 +10) (0 +100) (0+ 1000) |
|
Пределы допускаемой основной приведенной погрешности: в диапазоне (0 + 10) млн-1 , %, не более |
15 |
|
в диапазоне свыше 10 млн-1 , %, не более |
10 |
|
Время установления показаний т0,9 , (при расходе 75 см3/мин), с, не более |
20 |
|
Калибровка |
ручная или автоматическая. |
|
Г абаритные размеры, мм, не более |
133x482x457 |
|
Масса, кг, не более |
15 |
|
Энергопотребление, Вт, не более |
35 |
|
Средний срок службы, лет |
10 |
Условия эксплуатации:
|
- рабочая температура, 0С |
от10 до 35 |
|
- атмосферное давление, кПа |
80 + 104 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 90 |
|
- рекомендуемый расход анализируемого газа, см3/мин |
75 |
|
- питание осуществляется от сети переменного тока, В |
220 |
|
- частота, Г ц |
50/60 Гц. |
Анализатор предназначен для монтажа в стандартную 19'' стойку в некатегорийном помещении.
