Номер по Госреестру СИ: 55084-13
55084-13 Преобразователи давления измерительные
(EDS 3400)
Назначение средства измерений:
Преобразователи давления измерительные EDS 3400 (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений избыточного давления жидкостей в аналоговый выходной сигнал постоянного тока на газовой турбине ОАО «Мосэнерго» филиал ТЭЦ-16.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 145211
ID в реестре СИ - 367611
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
МТ, TGL, G, EDS3448-5, EDS3448, EDS3446-2, EDS34, EDS 3448-5, EDS 3448, EDS 34, EDS,
Производитель
Изготовитель - Фирма "HYDAC Electronic GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 126
Выдано извещений - 0
Кол-во периодических поверок - 126
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2006
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1130 от 2013.10.03 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 55074-13 по 55078-13, 38288-13,55079-13 по 55088-13)
Наличие аналогов СИ: Преобразователи давления измерительные (EDS 3400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "HYDAC Electronic GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55080-13 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55084-13 |
Преобразователи давления измерительные, EDS 3400 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56427-14 |
Манометр показывающий, HN60-01-A100/400/G 1/2B Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60146-15 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60149-15 |
Преобразователь давления измерительный, EDS 3400 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61708-15 24.09.2025 |
Датчики давления, HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61745-15 01.10.2025 |
Преобразователи давления измерительные, EDS 601 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61747-15 01.10.2025 |
Преобразователи давления измерительные, EDS 31XX, EDS 33XX, EDS 34XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61748-15 01.10.2025 |
Преобразователи давления измерительные, EDS 17XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61868-15 02.10.2025 |
Датчики давления, HDA 43XX, HDA 9300 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61933-15 19.10.2025 |
Преобразователи давления измерительные, EDS 3XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62234-15 16.11.2021 |
Регистраторы данных портативные, HMG 3010 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
63038-16 03.02.2021 |
Преобразователи расхода турбинные , EVS 3100/3110 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
63039-16 03.02.2021 |
Датчики уровня электронные, ENS 3000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
64801-16 26.08.2026 |
Измерители-сигнализаторы температуры, ETS Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67738-17 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67739-17 |
Манометр показывающий, HN60-01-A100/400/G 1/2B Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67740-17 |
Преобразователь давления измерительный, HDA 4745-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67741-17 |
Преобразователи давления измерительные, EDS 3446-1-0250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Преобразователи давления измерительные (EDS 3400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РКСМЕТРПРИБОР" (1457) | 124 | 29 | 0 | 124 | 0 | 124 | 0 | 124 | ||
| МЦМ (RA.RU.312746) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи давления измерительные (EDS 3400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2086 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 2086 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус преобразователя и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователи давления измерительные EDS 3400.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным EDS 3400-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
-
4. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Поверка
Поверка осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Изготовитель
«HYDAC ELECTRONIC GMBH», ГерманияHauptstraBe 27, D-66128 Saarbrucken
Тел./факс +49 (0)6897 509-01/ +49 (0)6897 509-1726
E-Mail: electronic@hydac. com
Internet: www.hydac.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока.
Преобразователь оснащен 4-значным цифровым дисплеем для индикации значения измеряемого давления.

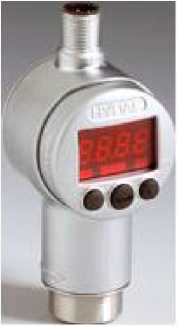

Фото общего вида преобразователя представлено на рисунке 1.
Рис. 1. Преобразователь давления измерительный EDS 3400.
Преобразователи давления измерительные EDS 3400 зав. №№ 81MBA51CP001, 81MBA51CP002 Паспорт
2 шт.
2 экз .
|
Диапазон измерений, бар (МПа) |
от 0 до 250 (от 0 до 25) |
|
Пределы основной допускаемой приведенной погрешности, % |
± 1 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 0,5 |
|
Параметры электропитания: - напряжение постоянного тока, В |
от 18 до 35 |
|
Диапазон рабочих температур, °С |
от минус 25 до плюс 80 |
|
Габаритные размеры (длина х диаметр), мм, не более |
103,5 х 29,5 |
|
Масса, кг |
0,12 |
