Номер по Госреестру СИ: 61933-15
61933-15 Преобразователи давления измерительные
(EDS 3XX)
Назначение средства измерений:
Преобразователи давления измерительные EDS 3XX (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений избыточного давления гидравлической рабочей жидкости в аналоговый выходной сигнал постоянного тока.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 19.10.2025
Номер записи -
ID в реестре СИ - 375382
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
EDS 3XX, EDS 348-5-600-000, EDS 348-5-400-000, EDS 348-5-250-000, EDS 348-5-040-000, EDS 348-5-016-000, EDS 348-3-600-000, EDS 348, EDS 346-3-600-000, EDS 346-3-250-000, EDS 346, EDS 345-1-600-000, EDS 345-1-400-000, EDS 345-1-016-000, EDS 345, EDS 344-2-400-000, EDS 344, EDS 340-5-016-000, EDS,
Производитель
Изготовитель - Фирма "HYDAC Electronic GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 988
Выдано извещений - 58
Кол-во периодических поверок - 767
Кол-во средств измерений - 473
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 386 дн.
Приказы РСТ, где упоминается данный тип СИ
№1207 от 2015.10.19 Об утверждении типов средств измерений
№2048 от 2021.09.20 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Преобразователи давления измерительные (EDS 3XX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61933-15 Преобразователи давления измерительные (EDS 3XX) Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU) Общество с ограниченной ответственностью «БД СЕНСОРС РУС» (ООО «БД СЕНСОРС РУС») (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью «БД СЕНСОРС РУС» (ООО «БД СЕНСОРС РУС»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55080-13 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55084-13 |
Преобразователи давления измерительные, EDS 3400 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56427-14 |
Манометр показывающий, HN60-01-A100/400/G 1/2B Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60146-15 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60149-15 |
Преобразователь давления измерительный, EDS 3400 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61708-15 24.09.2025 |
Датчики давления, HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61745-15 01.10.2025 |
Преобразователи давления измерительные, EDS 601 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61747-15 01.10.2025 |
Преобразователи давления измерительные, EDS 31XX, EDS 33XX, EDS 34XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61748-15 01.10.2025 |
Преобразователи давления измерительные, EDS 17XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61868-15 02.10.2025 |
Датчики давления, HDA 43XX, HDA 9300 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61933-15 19.10.2025 |
Преобразователи давления измерительные, EDS 3XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62234-15 16.11.2021 |
Регистраторы данных портативные, HMG 3010 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
63038-16 03.02.2021 |
Преобразователи расхода турбинные , EVS 3100/3110 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
63039-16 03.02.2021 |
Датчики уровня электронные, ENS 3000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
64801-16 26.08.2026 |
Измерители-сигнализаторы температуры, ETS Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67738-17 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67739-17 |
Манометр показывающий, HN60-01-A100/400/G 1/2B Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67740-17 |
Преобразователь давления измерительный, HDA 4745-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67741-17 |
Преобразователи давления измерительные, EDS 3446-1-0250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "РОСКОМСНАБ" (1457) | 27 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ООО "ИжораРемСервис" (RA.RU.311238) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Выксунский металлургический завод" (RA.RU.311691) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РКСМЕТРПРИБОР" (1457) | 28 | 2 | 0 | 28 | 0 | 28 | 0 | 28 | ||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 8 | 0 | 0 | 0 | 8 | 0 | 0 | ||
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" (RA.RU.311434) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИЖОРАРЕМСЕРВИС" (RA.RU.311238) | 64 | 1 | 0 | 64 | 7 | 46 | 0 | 46 | ||
| ЗАО "ЭМАТЕРМ" (RA.RU.312277) | 18 | 0 | 18 | 10 | 10 | 0 | 10 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 30 | 14 | 4 | 0 | 18 | 14 | 4 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 529 | 33 | 0 | 464 | 32 | 529 | 0 | 464 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 14 | 1 | 9 | 4 | 0 | 13 | 9 | 4 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 15 | 0 | 0 | 0 | 15 | 0 | 0 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "УРАЛКАЛИЙ-РЕМОНТ" (РОСС RU.0001.310273) | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 124 | 0 | 124 | 0 | 124 | 0 | 124 | ||
| ООО "СЦМ" (RA.RU.311870) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 57 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "РЦСМ" (RA.RU.312866) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 9 | 0 | 9 | 9 | 9 | 0 | 9 | |||
| ООО "ИМЦ" (RA.RU.311684) | 11 | 11 | 0 | 0 | 11 | 11 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО ГК "СТАНДАРТ СЕРВИС" (RA.RU.312881) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1700 | 2752 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2752 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 2752 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
5137 | 2752 |
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации и формирования параметров выходных сигналов.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память преобразователей в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики преобразователей, указанные в таблице 2, нормированы с учетом встроенного ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EDS3XX |
|
Номер версии (идентификационный номер ПО) |
не ниже V01 R63 |
|
Цифровой идентификатор ПО |
не отображается |
|
Другие идентификационные данные (если имеются) |
- |
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя и на титульный лист технической документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 паспорта на преобразователи давления измерительные EDS 3XX.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным EDS 3XX
-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
-
4. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Поверка
Поверкаосуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП -600, ВПИ 60 МПа, класс точности 0,05;
- мера электрического сопротивления P3030, 100 Ом, класс точности 0,01;
- вольтметр цифровой G-1202, ВПИ 2,5 В , класс точности 0,01.
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
HauptstraBe 27, D-66128 Saarbrucken
Тел./факс +49 (0)6897 509-01/ +49 (0)6897 509-1726
E-Mail: electronic@hydac.com, Internet: www.hydac.com
Заявитель
Общество с ограниченной ответственностью «ХЮДАК Интернешнл»
(ООО «ХЮДАК Интернешнл»)
Адрес: 123007, г. Москва, ул. 4-я Магистральная, д. 5, стр. 1, офис 31
Тел. / факс: +7 (495) 980-80-01 / +7 (495) 980-70-20
E-Mail: info@hydac.com.ru, адрес в Интернет: www.hydac.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока.
Преобразователь EDS 3XX представляет собой портативный преобразователь давления, оснащенный 3-значным цифровым дисплеем и кнопками для настройки параметров отображения, точек переключения и др. В зависимости от модели преобразователь имеет один или два переключающих выходных сигнала.
Преобразователи давления измерительные EDS 3XX имеют следующие модели: EDS 344, EDS 346, EDS 348, которые отличаются типом электрического соединения, количеством переключающих выходных сигналов и пределами измерений.

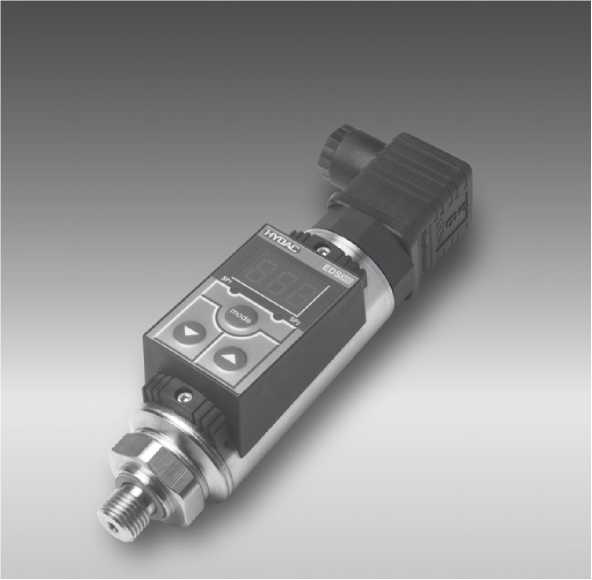

Фотография общего вида преобразователя представлена на рисунке 1.
Рисунок 1 - Преобразователь давления измерительный EDS 3XX
Преобразователь давления измерительный EDS 3XX 1 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Верхние пределы измерений избыточного давления (ВПИ), бар (МПа) |
16; 40; 100; 250; 400; 600 (1,6; 4; 10; 25; 40; 60) |
|
Пределы основной допускаемой приведенной погрешности (ПГ), % |
± 1,0 |
|
Выходной сигнал: |
от 4 до 20 мА |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 0,3 |
|
Напряжение питания постоянного тока, В: |
от 20 до 32 |
|
Диапазон рабочих температур окружающей среды, °С |
от минус 25 до плюс 80 |
|
Г абаритные размеры, мм, не более |
121,3 х 35 х 47 |
|
Масса, не более, г |
300 |
