Номер по Госреестру СИ: 55086-13
55086-13 Датчики давления
(Magnehelic 605)
Назначение средства измерений:
Датчики давления Magnehelic 605 (далее по тексту - датчики) предназначены для измерений разности давления газа, а также для преобразования значения измеряемого параметра в унифицированный электрический выходной сигнал на Челябинской ТЭЦ-1.
Внешний вид.
Датчики давления
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 145213
ID в реестре СИ - 367613
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Magnehelic 605,
Производитель
Изготовитель - Фирма "Dwyer Instruments, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1130 от 2013.10.03 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 55074-13 по 55078-13, 38288-13,55079-13 по 55088-13)
№3369 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Отходы и вторичные ресурсы" (ТК 231)
Наличие аналогов СИ: Датчики давления (Magnehelic 605)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Dwyer Instruments, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23069-02 01.06.2007 |
Манометры дифференциальные, Magnehelic серии 2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24391-03 |
Напоромеры показывающие, Magnehelic, мод. 2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
33629-06 01.01.2012 |
Манометры показывающие дифференциальные, Magnehelic, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
41218-09 01.09.2014 |
Датчики дифференциального давления, Magnesense серии MS и Magnehelic DM-2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55086-13 |
Датчики давления, Magnehelic 605 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55087-13 |
Преобразователь давления измерительный, 607-8 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55741-13 |
Манометры дифференциальные показывающие, PG-7200-804-P1 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55742-13 |
Манометр показывающий, MEGNEHELIC 2040D Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57503-14 |
Датчики давления, Magnehelic 605 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57504-14 |
Преобразователь давления измерительный, 607-8 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59076-14 |
Преобразователь давления измерительный, 628-13-GH-P1-E1-S2 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59088-14 |
Ротаметры, VFB-67-SSV Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59109-14 |
Манометры показывающие, MAGNEHELIC 2005D Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59789-15 23.12.2024 |
Датчики газовые, DWYER мод. CDW, CDD, CDT, CDTR, GSTA, СМТ200 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70245-18 |
Трубки Пито, 160S-108PM Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Кто поверяет Датчики давления (Magnehelic 605)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОАО "СИНТЕЗ" (0331) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики давления (Magnehelic 605)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 3082 |
|
ФБУ Магаданский ЦСМ Магаданская область |
5143 | 3082 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
3012 | 3082 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 3082 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус датчика и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления Magnehelic 605.
-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
-
3. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
4. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
-
5. МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
-
6. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документам МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки» и МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Изготовитель
«Dwyer Instruments, INC», СШАP.O. BOX 373 MICHIGAN CITY, IN 46361, U.S.A.
Tel.: 219/879-8000, Fax: 219/872-9057
Сайт: www.dwyer-inst.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Основным элементом датчика давления Magnehelic 605 является первичный преобразователь с чувствительным элементом в виде измерительной диафрагмы. Преобразователь преобразует изменение положения измерительной диафрагмы под воздействием давления в унифицированный электрический выходной сигнал.
Датчик Magnehelic 605 снабжен индикаторным устройством со стрелочным механизмом.

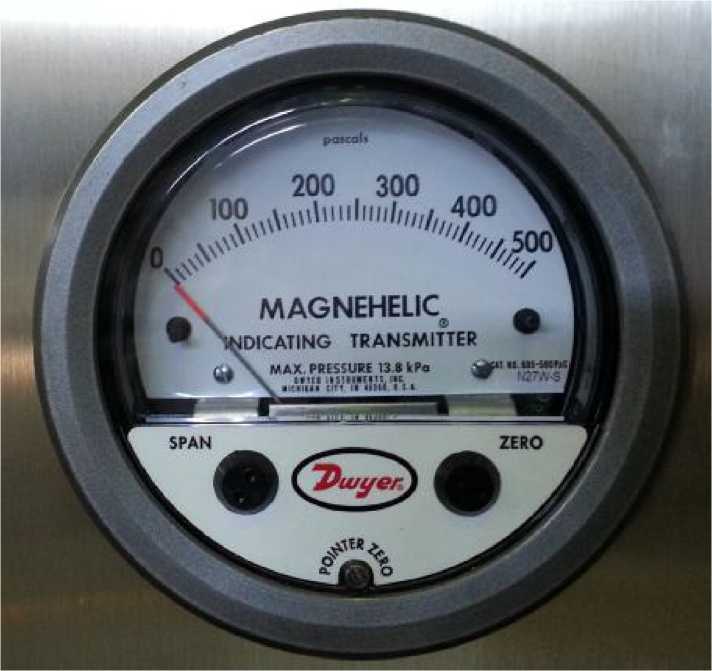

Рисунок 1. Датчик давления Magnehelic 605
|
Наименование характеристики |
Значение характеристики | |
|
Индикаторное устройство |
Встроенный преобразователь | |
|
Диапазоны измерений давления: | ||
|
- модель 605-500 Pa (Па) |
от 0 до 500 | |
|
- модель 605-1,5 kPa (кПа) |
от 0 до 1,5 | |
|
Пределы допускаемой основной приведенной погрешности, % |
± 2 |
± 0,5 |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 1 |
± 0,45 |
|
Выходной сигнал, мА |
- |
от 4 до 20 |
|
Параметры электропитания: Напряжение пост. тока (2 провода), В |
от 10 до 35 | |
|
Ток пост. тока, не более, мА |
- |
38 |
|
Температура окружающей среды, °С |
от минус 7 до плюс 50 | |
|
Габаритные размеры, мм, (диаметр х ширина) |
139,7x68,3 | |
|
Масса, кг, не более |
1 | |
