Номер по Госреестру СИ: 59076-14
59076-14 Преобразователь давления измерительный
(628-13-GH-P1-E1-S2)
Назначение средства измерений:
Преобразователь давления измерительный модели 628-13-GH-P1-E1-S2 (далее по тексту - преобразователь) предназначен для непрерывных измерений и преобразований значений избыточного давления в аналоговый выходной сигнал в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300 производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Аналитический паспорт типа средства измерений
59076-14 — Преобразователь давления измерительный
628-13-GH-P1-E1-S2
Фирма "Dwyer Instruments, Inc."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
0
организаций0
владельцев1
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
15
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| b2e45b08-3c2d-8146-9f8f-cc257ddfa179 | 59076-14 | 2020-05-07 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Преобразователь давления измерительный
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 149798
ID в реестре СИ - 372198
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Dwyer Instruments, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№442 от 2018.03.12 О переоформлении свидетельства об утверждении типа средства измерений № 59076 "Магазины электрического сопротивления серии 2700 моделей 279301, 279303, 278610, 278620"
№1910 от 2014.11.26 Об утверждении типов средств измерений (ГР 59075-14 - 59087-14)
№840 от 2020.04.27 ПРИКАЗ о продление свидетельство об утверждении типов СИ 37 шт
№3394 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Руководство (корпоративное управление) организациями" (ТК 707)
Наличие аналогов СИ: Преобразователь давления измерительный (628-13-GH-P1-E1-S2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59076-14 Преобразователь давления измерительный (628-13-GH-P1-E1-S2) Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU) Общество с ограниченной ответственностью «БД СЕНСОРС РУС» (ООО «БД СЕНСОРС РУС») (РОССИЯ г. Москва) |
Все средства измерений Фирма "Dwyer Instruments, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23069-02 01.06.2007 |
Манометры дифференциальные, Magnehelic серии 2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24391-03 |
Напоромеры показывающие, Magnehelic, мод. 2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
33629-06 01.01.2012 |
Манометры показывающие дифференциальные, Magnehelic, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
41218-09 01.09.2014 |
Датчики дифференциального давления, Magnesense серии MS и Magnehelic DM-2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55086-13 |
Датчики давления, Magnehelic 605 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55087-13 |
Преобразователь давления измерительный, 607-8 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55741-13 |
Манометры дифференциальные показывающие, PG-7200-804-P1 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55742-13 |
Манометр показывающий, MEGNEHELIC 2040D Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57503-14 |
Датчики давления, Magnehelic 605 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57504-14 |
Преобразователь давления измерительный, 607-8 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59076-14 |
Преобразователь давления измерительный, 628-13-GH-P1-E1-S2 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59088-14 |
Ротаметры, VFB-67-SSV Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59109-14 |
Манометры показывающие, MAGNEHELIC 2005D Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59789-15 23.12.2024 |
Датчики газовые, DWYER мод. CDW, CDD, CDT, CDTR, GSTA, СМТ200 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70245-18 |
Трубки Пито, 160S-108PM Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет получить сведения о владельцах средств измерений конкретного производителя и типа СИ.
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Преобразователь давления измерительный (628-13-GH-P1-E1-S2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователь давления измерительный (628-13-GH-P1-E1-S2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на преобразователь давления измерительный модели 628-13-GH-P1-E1-S2.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователю давления измерительному модели 628-13-GH-P1-E1-S2
-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ 8.802-2012 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
3. Техническая документация DWYER INSTRUMENTS, INC., США.
Поверка
Поверка осуществляется в соответствии с документом МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».Основные средства поверки:
-
- манометр цифровой МТ 120, пределы измерений от -10.10 до -80.. .3000 кПа, пределы допускаемой основной погрешности ± (0,01% от тек. знач. + 0,01% от в.п.и);
-
- мера электрического сопротивления Р3030, 100 Ом;
-
- вольтметр цифровой G-1202.
Изготовитель
DWYER INSTRUMENTS, INC., США
102 Indiana Hwy. 212 (P.O. Box 373)
Michigan City, INDIANA 46360 (46361) USA
Tel.: 219/879-8000, fax: 219/872-9057
http://www.dwyer-inst.com
Заявитель
ООО «Праксэа Рус»
Адрес: 105064, г. Москва, ул. Земляной вал, д.9
Тел: (495) 788-34-50
Факс: (495) 788-34-51
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ», г. Москва
Адрес: 103001, г. Москва, Гранатный пер., 4
Тел: (495) 781-48-99
Принцип действия преобразователя основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня.
Под воздействием измеряемого давления происходит изменение электрического сопротивления пьезорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал, пропорциональный давлению.
Конструктивно преобразователь выполнен в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. На верхний торец корпуса устанавливается электрический соединитель, нижний торец оснащен резьбовым штуцером, через который в рабочую полость датчика подводится измеряемое давление.

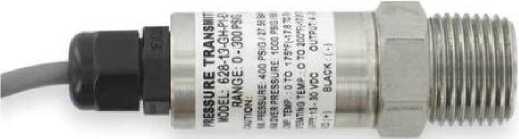

Фото общего вида преобразователя представлено на рисунке 1.
Рисунок 1. Преобразователь давления измерительный модели 628-13-GH-P1-E1-S2.
Преобразователь давления измерительный модели 628-13-GH-P1-E1-S2
1 шт ;
1 экз.
Паспорт
|
Наименование характеристики |
Значение |
|
Диапазон измерений, МПа (фунт на кв. дюйм) |
от 0 до 2,068 (от 0 до 300) |
|
Пределы основной допускаемой приведенной погрешности, % |
± 1 |
|
Выходной сигнал, В |
от 1 до 5 |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 0,4 |
|
Параметры электропитания: - напряжение постоянного тока, В |
от 10 до 30 |
|
Диапазон рабочих температур, °С |
от минус 18 до плюс 93 |
|
Относительная влажность воздуха, % |
до 90 |
|
Габаритные размеры (длина х диаметр), мм, не более |
81,36 х 22,23 |
|
Масса, кг, не более |
0,283 |
