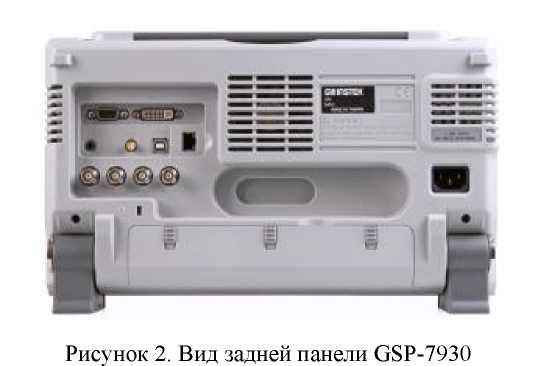

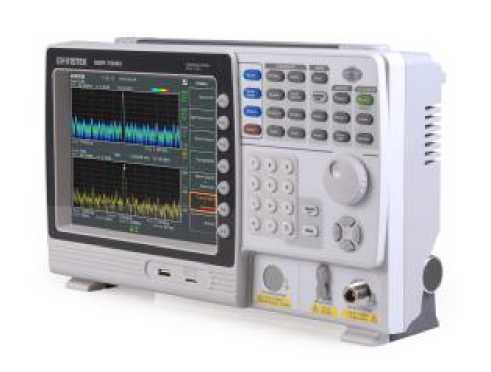

Наименование характеристик

Значения характеристик

Диапазон частот

от 9 кГц до 3 ГГц

Номинальное значение частоты опорного генератора

10 МГц

Пределы допускаемой относительной погрешности частоты опорного генератора

±2,045 х10^-6

Пределы допускаемой абсолютной погрешности измерения частоты с маркером

± (2,045x10^-6xF + е.м.р.), где F -измеренное значение частоты, е.м.р. - единица младшего разряда

Полоса обзора

нулевая полоса обзора, от 100 Гц до 3 ГГц

Уровень фазовых шумов на частоте 1 ГГц относительно уровня несущей, приведенный к полосе 1 Гц, при отстройке от несущей, не более

минус 88 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц

минус 95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц

минус113 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц

Диапазон перестройки фильтров полосы пропускания по уровню минус 3 дБ, RBW

От 10 Гц до 10 кГц (с шагом 1-3), от 10 кГц до 1 МГц (с шагом 10%)

Пределы допускаемой относительной погрешности установки ширины полос пропускания по уровню минус 3 дБ

± 8 % при полосе пропускания 10 Гц,

± 5% при полосе пропускания < 750 кГц,

± 8 % при полосе пропускания > 750 кГц

Ширина полос пропускания фильтров ЭМС по уровню минус 6 дБ

200 Гц, 9 кГц, 120 кГц

Пределы допускаемой относительной погрешности ширины полос пропускания фильтров ЭМС по уровню минус 6 дБ

± 5%

Диапазон перестройки полос видеофильтра

10 Гц...1 МГц (шаг 1-3-10)

Диапазон измеряемых уровней

С выключенным предусилителем:

от минус 90 дБ до плюс18 дБ относительно 1 мВт - 3x(F/100 кГц) дБ в полосе от 100 кГц до 1 МГц

от минус 119 дБ до плюс 21 дБ относительно 1 мВт в полосе от 1 МГц до 10 МГц

от минус 119 дБ до плюс 30 дБ относительно 1 мВт в полосе от 1 МГц до

3 ГГц

С включенным предусилителем: от минус 108 дБ до плюс18 дБ относительно 1 мВт минус 3x(F/100 кГц) дБ в полосе от 100 кГц до 1 МГц от минус 139 дБ до плюс 21 дБ относительно 1 мВт в полосе от 1 МГц до 10 МГц

от минус 137 дБ до плюс 30 дБ относительно 1 мВт + 3x(F/1 ГГц) дБ в полосе от 10 МГц до 3 ГГц

Максимальный входной уровень сигнала

плюс 33 дБ относительно 1 мВт

Максимальная постоянная составляющая

± 50 В

Пределы допускаемой относительной погрешности измерения уровня на частоте 160 МГц

Параметры нормируются при следующих условиях: полоса пропускания 10 кГц, , полоса видеофильтра 1 кГц полоса обзора 100 кГц, пиковый детектор включен, шкала 1 дБ/дел

С выключенным предусилителем: ± 0,3 дБ при опорном уровне 0 дБ С включенным предусилителем: ± 0,4 дБ при опорном уровне -30 дБ

Пределы допускаемой относительной погрешности из-за нелинейности логарифмической шкалы при частоте > 1 МГц, опорном уровне и уровнях сигнала на входе от 0 до минус 50 дБ относительно 1 мВт

± 1,5 дБ

Неравномерность АЧХ относительно уровня на частоте 160 МГц,

С выключенным предусилителем (аттенюатор 10 дБ):

± 0,5 дБ в полосе от 100 кГц до 2 ГГц, ± 0,7 дБ в полосе от 2 ГГц до 3 ГГц

С включенным предусилителем (аттенюатор 0 дБ):

± 0,6 дБ в полосе от 1 МГц до 2 ГГц, ± 0,8 дБ в полосе от 2 ГГц до 3 ГГц

Диапазон установки опорного уровня

От минус 120 дБ до плюс 30 дБ относительно 1 мВт

Пределы допускаемой относительной погрешности установки опорного уровня из-

за переключения полосы пропускания

± 0,15 дБ: относительно установленной полосы пропускания 10 кГц

Диапазон ослаблений внутреннего аттенюатора

От 0 до 50 дБ с шагом 1 дБ

Пределы допускаемой относительной погрешности установки опорного уровня из-за переключения аттенюатора

± 0,15 дБ относительно опорного значения

10 дБ

Средний уровень собственных шумов. Параметры нормируются при следующих условиях: аттенюатор 0 дБ, полоса пропускания 10 Гц, полоса видеофильтра 10 Гц, полоса обзора 500 Гц, опорный уровень минус 60 дБ, усреднение > 40

С выключенным предусилителем: минус 93 дБ относительно 1 мВт в полосе от 9 кГц до 100 кГц

минус 90 дБ относительно 1 мВт - 3х(Г/10() кГц) дБ в полосе от 100 кГц до 1 МГц минус 119 дБ относительно 1 мВт в полосе от 1 МГц до 3 ГГц

С включенным предусилителем:

минус 108 дБ относительно 1 мВт минус 3х^/100 кГц) дБ в полосе от 100 кГц до 1 МГц

минус 139 дБ относительно 1 мВт в полосе от 1 МГц до 10 МГц

минус 137 дБ относительно 1 мВт + 3х^/1 ГГц) дБ в полосе от 10 МГц до 3 ГГц

Интермодуляционные искажения 3-го порядка относительно уровня несущей при уровне сигналов на смесителе минус 30 дБ относительно 1 мВт, не более

минус 70 дБ

(предусилитель выкл., аттенюатор 0 дБ)

Гармонические искажения 2-го порядка относительно уровня несущей при уровне сигнала на смесителе минус 30 дБ относительно 1 мВт, не более

минус 65 дБ в полосе от 10 МГц до 775 МГц

минус 95 дБ в полосе от 775 МГц до 1,5

ГГц

Входное сопротивление анализатора

50 Ом

КСВН входа в диапазоне частот от 10 МГц, не более

1,5

Разъем СВЧ входа

N-тип «розетка»

Рабочие условия эксплуатации

• - температура окружающего воздуха

• - относительная влажность воздуха

(от +15 до +25) °С

(от 30 до 80) %

Масса, не более

4,5 кг

Габаритные размеры (ширинахвысотахглубина)

350 мм х 210 мм х 100 мм

Питание от сети переменного тока

(от 100 до 240) В; (от 50 до 60) Гц

Потребляемая мощность

65 Вт

Время прогрева

30 мин

Условия хранения и транспортирования:

• - температура окружающего воздуха

• - относительная влажность воздуха

от минус 30 °С до +70 °С не более 90 %

Следящий гене

затор (опция)

Диапазон частот следящего генератора

от 9 кГц до 3 ГГц

Диапазон уровней следящего генератора относительно 1 мВт

от минут 50 дБ до 0 дБ

Пределы допускаемой относительной погрешности установки уровня -10 дБ относительно 1 мВт на частоте 160 МГц

± 0,15 дБ

Неравномерность АЧХ относительно уровня на частоте 160 МГц, при уровне - 10 дБ относительно 1 мВт

± 1,5 дБ в полосе от 100 кГц до 2 ГГц ± 2 дБ в полосе от 2 ГГц до 3 ГГц

Относительный уровень гармонических составляющих в сигнале следящего генератора

<-30 дБ относительно уровня несущего сигнала

Входное сопротивление анализатора

50 Ом

КСВН входа в диапазоне частот от 10 МГц, не более

1,6

Разъем СВЧ входа

N-тип «розетка»
