Сведения о средстве измерений: 61767-15 Шунты токовые

Номер по Госреестру СИ: 61767-15
61767-15 Шунты токовые
(PCS-71000)

Назначение средства измерений:
Шунты токовые PCS-71000 (далее по тексту - «шунты») предназначены для расширения пределов измерения тока электроизмерительными приборами, измерения постоянного и переменного тока с повышенной точностью.

сертификация программного обеспечения

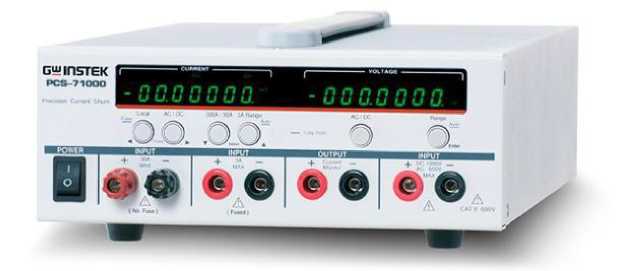

Внешний вид. Шунты токовые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Шунты токовые
Рисунок № 1
Внешний вид. Шунты токовые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Шунты токовые
Рисунок № 2

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства - 01.10.2021
Номер записи -
ID в реестре СИ - 375195
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, PCS-71000,

Производитель

Изготовитель - Фирма "Good Will Instrument Co., Ltd."
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 97
Выдано извещений - 7
Кол-во периодических поверок - 44
Кол-во средств измерений - 22
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1153 от 2015.10.01 Об утверждении типов средств измерений

Наличие аналогов СИ: Шунты токовые (PCS-71000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Good Will Instrument Co., Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
19808-07
01.02.2012
Источники питания постоянного тока, GPS-1830D, GPS-1850D, GPS-3030D, GPS-3030DD
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
МП 1 год
29967-05
01.10.2010
Генераторы сигналов специальной формы, SFG-2004, SFG-2104, SFG-2007, SFG-2107, SFG-2010, SFG-2110
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
1 год
50682-12
07.06.2027
Установки для проверки параметров электрической безопасности , GPT-79801, GPT-79802, GPT-79803, GPT-79804
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
2 года
51562-12
22.10.2017
Осциллографы цифровые, GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502А, GDS-73504А
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
52379-13
29.12.2027
Источники питания постоянного тока, PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
55281-13
21.10.2018
Анализаторы спектра, GSP-7930
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
55897-13
29.10.2029
Источники питания постоянного тока, PSH, SPD
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
55898-13
29.10.2029
Источники питания постоянного тока, GPC, GPR, GPS, PSM
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
56370-14
07.12.2029
Осциллографы цифровые запоминающие, GDS-72072, GDS-72074, GDS-72102, GDS-72104, GDS-72202, GDS-72204, GDS-72302, GDS-72304
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
2 года
57773-14
13.05.2029
Вольтметры универсальные цифровые, GDM-78341, GDM-78342
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
58755-14
06.09.2029
Установки для проверки параметров электрической безопасности , GPT-79601, GPT-79602, GPT-79603, GPT-79612, GPT-79901, GPT-79902, GPT-79903, GPT-79904
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
2 года
60521-15

Источники напряжения постоянного и переменного тока, APS-71102
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
61767-15
01.10.2021
Шунты токовые, PCS-71000
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
2 года
61813-15
02.10.2021
Источники питания программируемые, Keithley 2260B
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
62529-15
30.11.2020
Источники питания постоянного тока, PSB7, PSU7, PSW7
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
2 года
68026-17
17.07.2027
Осциллографы цифровые запоминающие, серий GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
68671-17
18.09.2027
Источники питания, серий GPS-7х303A, PPH
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
68945-17
23.10.2027
Шунты токовые, PCS-71000A
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
69232-17
14.11.2027
Осциллографы цифровые запоминающие, GDS-71000A, GDS-73000
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
70936-18
23.04.2028
Осциллографы цифровые запоминающие, серии MDO-72000EX, MDO-72000EG
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
71516-18
15.06.2029
Измерители иммитанса, LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
72372-18
06.09.2029
Измерители электрической мощности, GPM-78213
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
72917-18
26.10.2024
Анализаторы спектра, GSP-79330
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
74891-19
23.04.2029
Источники питания постоянного тока, PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
74887-19
23.04.2029
Источники питания постоянного тока, PFR-7100L, PFR-7100M
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
74819-19
17.04.2024
Источники питания постоянного тока, PLR7
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
75131-19
31.05.2029
Источники питания постоянного тока, GPP
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
75642-19
26.07.2029
Анализаторы спектра, GSP-79330A, GSP-79300B
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
76099-19
13.09.2029
Тестеры батарей, GBM-73300, GBM-73080
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
76426-19
18.10.2029
Нагрузки электронные, серий PEL-72000, PEL-73000
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
76322-19
04.10.2029
Вольтметры универсальные, GDM-79060, GDM-79061
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
78131-20
27.04.2030
Генераторы сигналов специальной формы, серии AFG-73000
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
78118-20
27.04.2030
Генераторы сигналов специальной формы, серии MFG-72000
Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"

Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Кто поверяет Шунты токовые (PCS-71000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПРИСТ"
(RA.RU.312058)
  • PCS-71000
  • 39 29 7 4 37 27 7
    АО "ПРИСТ"
    (RA.RU.312058)
  • PCS-71000
  • 7 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • 6 0 0 0 0 0 0
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • нет модификации
  • PCS-71000
  • 25 0 24 0 23 0 23
    АО "ПриСТ"
    (RA.RU.312058)
  • PCS-71000
  • 7 0 0 0 0 0 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • PCS-71000
  • 12 0 12 3 12 0 12

    Стоимость поверки Шунты токовые (PCS-71000)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    8800 4672
    ФБУ Нижегородский ЦСМ
    Нижегородская область
    2299 4672
    ФБУ Самарский ЦСМ
    Самарская область
    2916 4672

    Программное обеспечение

    Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации, а также взаимодействия с подключаемыми по интерфейсу внешними устройствами.

    Уровень защиты от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.

    Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    идентификационное наименование

    -

    идентификационный номер версии

    1.0.0 и выше


    Знак утверждения типа

    Знак утверждения типа

    наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель нагрузок методом трафаретной печати со слоем защитного покрытия.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений приведены в документе «Шунты токовые PCS-71000. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к шунтам токовым PCS-71000

    • 1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

    • 2. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

    • 3. Техническая документация фирмы изготовителя.

    Поверка

    Поверка

    осуществляется в соответствии по документу МП-088/551-2015 «ГСИ. Шунты токовые PCS-71000. Методика поверки», утвержденному ФБУ «Ростест-Москва» в июне 2015 г.

    Рекомендуемые средства поверки и их основные метрологические характеристики указаны ниже.

    Калибратор многофункциональный 5720А с усилителем 5725А, № госреестра 52495-13, основные метрологические характеристики:

    • - диапазон воспроизведения напряжения постоянного тока U==(0-1100) В, абсолютная погрешность Дц±=(7,550-6 Uk +0,4 мкВ) (6,5-10-6 Uk+400 мкВ);

    • - диапазон воспроизведения напряжения переменного тока U~=(0-220) В в диапазоне f от 10 Гц до 300 кГц, погрешность Дц~=±(24030-6 Uk+ 4 мкВ) (90030-6 Uk +16 мВ), U~=(220-1100) В f =40 Гц, абсолютная погрешность Дц~=±(9040-6 Uk+4 мВ), U~=(220-750) В в диапазоне f от 30 кГц до 100 кГц, абсолютная погрешность Дц~=±(60040-6 Uk+11 мВ) (230030-6 Uk + 45 мВ);

    • - диапазон воспроизведения силы постоянного/ переменного тока 1=(0-1000)А (с усилителем 52120A), абсолютная погрешность Д1 ±(3550- Ik+7 нА) (360-10-6 Ik+480 мкА).

    Шунты переменного тока А40В, № госреестра 51518-12, основные метрологические характеристики:

    • - диапазон измерений сила тока от 0,001 до 100 А, пределы допускаемых значений относительной погрешности 2030-4 - 9030-4.

    Мультиметры цифровые прецизионные Fluke 8508A, № госреестра 25984-08, основные метрологические характеристики:

    • - используемый диапазон измерения напряжения 20-200 мВ, относительная погрешность по напряжению постоянного тока (0,6-1)40-3 %, относительная погрешность по напряжению переменного тока частотой 50-400 Гц (0,012-0,021) %.


    Изготовитель


    Фирма «Good Will Instrument Co.,Ltd.», Тайвань Адрес: No.7-1, Jhongsing Road,Tucheng City,Taipei County, 23678, Taiwan, R.O.C., тел./факс +886-2-2268-0389/ +886-2-2268-0639
    Web-сайт: http://www.gwinstek.com

    Заявитель


    Закрытое акционерное общество «Приборы, Сервис, Торговля» (ЗАО «ПриСТ») Адрес: 109444, г. Москва, ул. Ташкентская, д. 9.
    Тел. (495) 777-55-91, факс (495) 633-85-02, e-mail: prist@prist.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ФБУ «Ростест-Москва») Адрес: 117418 Москва, Нахимовский пр., 31 тел. (499)129-19-11, факс (499)129-99-96

    Шунты содержат пять не связанных друг с другом шунтов, выполненных в виде высокостабильных безреактивных мер малого сопротивления, программно коммутируемых с измерительной цепью. Текущее значение тока на шунте можно измерить с помощью встроенного цифрового амперметра, имеющего 6,5 разряда. Встроенный амперметр имеет верхний предел по току 300 А, который разбит на 5 поддиапазонов: 300 А, 30 А, 3 А, 300 мА, 30 мА.

    Шунты имеют 3 входных измерительных разъема (клеммы) для различных диапазонов измеряемого тока. Диапазоны 30 мА, 300 мА или 3 А имеют один входной разъем, на который программно коммутируются меры сопротивлений. Выбор предела по току прибор может осуществлять автоматически, переключая при этом требуемое сопротивление, если ток будет превышать допустимое значение. Высокоамперный выход выведен на заднюю панель.

    Для более точного измерения тока у шунтов имеются клеммы токового монитора поверяемого шунта, к которым подключается высокоточный внешний вольтметр. Клеммы непосредственно связаны с внутренней мерой сопротивления, соответствующей выбранному диапазону измеряемого тока.

    Помимо встроенного амперметра шунты имеют встроенный вольтметр. Для вольтметра предусмотрены отдельные входы, рассчитанные на напряжение 600 В для сигнала переменной частоты и до 1000 В постоянного напряжения. Индикаторы тока и напряжения имеют 6 1/2 разряда и могут использоваться для проведения комплексного тестирования параметров источников питания.

    Конструкция шунтов имеет компактное переносное исполнение. Предусмотрена опция для монтажа в 19” стойку.

    На лицевой панели шунтов расположены:

    • клавиша включения/выключения питания;

    • входные клеммы для пределов по току 30 А и 3 А;

    • выходные клеммы «токового монитора»;

    • входные клеммы для измерения напряжения;

    • функциональные кнопки: кнопка перехода в локальный режим, курсорные кнопки; кнопки выбора типа измеряемого входного тока и напряжения (постоянный/переменный); кнопки переключения диапазонов измерения; кнопки, предназначенные для установки параметров;

    • индикаторы измеряемого тока и напряжения;

    На задней панели нагрузок расположены:

    • разъем для подключения кабеля питания;

    • измерительные клеммы для диапазона тока 300 А;

    • интерфейсы дистанционного управления;

    • интерфейсы дистанционного управления;

    • вентилятор охлаждения

    Внешний вид шунтов представлен на рисунке 1.

    Внешний вид. Шунты токовые (PCS-71000), http://oei-analitika.ru

    а) передняя панель

    Внешний вид. Шунты токовые (PCS-71000), http://oei-analitika.ru

    б) задняя панель

    Рисунок 1 - Внешний вид шунтов


    соответствует таблице 3.

    Таблица 3

    Наименование

    Количество, шт.

    Шунт токовый PCS-71000

    1

    Комплект измерительных проводов с зажимами «крокодил»

    1

    Комплект измерительных проводов с соединителями типа «банан»

    1

    Кабель питания

    1

    Комплект для крепления высокоамперного кабеля (гайки, шайбы, болты)

    1

    Руководство по эксплуатации (экз.)

    1


    приведены в таблице 2

    Таблица 2

    Характеристики

    Числовые значения

    1

    2

    3

    4

    5

    6

    Номинальные сопротивления шунтов

    10 Ом

    1 Ом

    0,1 Ом

    10 мОм

    1 мОм

    Верхние пределы тока для шунтов

    30 мА

    300 мА

    3 А

    30 А

    300 А

    Падение напряжения на шунтах на постоянном токе, не более

    0,4 В

    0,5 В

    0,6 В

    0,8 В

    0,8 В

    Вид тока

    Постоянный и переменный частотой от 50 до 400 Гц

    Продолжение таблицы 2

    1

    2

    3

    4

    5

    6

    Пределы допускаемой основной относительной погрешности шунтов по сопротивлению, % на постоянном токе:

    шунты 10 Ом; 1 Ом; 0,1 Ом; 10 мОм шунт 1 мОм

    на переменном токе (для всех шунтов

    ± 0,01

    ± 0,02 )                           ± 0,1

    Пределы измерения напряжения встроенным вольтметром

    200 мВ

    2 В

    20 В

    200В

    1000 В

    Разрешение (единицы младшего разряда) встроенного вольтметра

    0,1 мкВ

    1 мкВ

    10 мкВ

    0.1 мВ

    1 мВ

    Пределы допускаемой абсолютной погрешности встроенного вольтметра при измерении напряжения постоянного тока

    ±(0,00005 иизм+0,000035 Unpeg) - для предела 200 мВ, ±(0,00005 иизм+0,00001 ипред) - для всех остальных пределов где, иизм - измеренное значение напряжения, ипред - значение предела напряжения

    Пределы допускаемой абсолютной погрешности встроенного вольтметра при измерении напряжения переменного тока

    ±(0,005 иизм+0,0005 ипред) - в диапазоне частот от 45 Гц до 2 кГц

    ±(0,01 иизм+0,0005 ипред) - в диапазоне частот от 2 кГц до 10 кГц

    ±(0,02 иизм+0,001 ипред) - в диапазоне частот от 10 кГц до 20 кГц

    Температурный коэффициент / °С, при измерении напряжения постоянного тока

    ±(0,000005 иизм+0,000005 ипред) - для предела 200 мВ, ±(0,000005 иизм+0,000001 ипред) - для всех остальных пределов

    Температурный коэффициент / °С, при измерении напряжения переменного тока

    ±(0,000005 иизм+0,000005 ипред)

    Пределы измерения тока встроенным амперметром

    30 мА

    300 мА

    3 А

    30 А

    300 А

    Разрешение (единицы младшего разряда) встроенного амперметра

    0,01 мкА

    0,1 мкА

    1 мкА

    10 мкА

    0,1 мА

    Пределы допускаемой абсолютной погрешности встроенного амперметра:

    при измерении постоянного тока

    ±(0,0002 1изм+0,00005 1пред) - для предела 300 А, ±(0,0001 1изм+0,00005 1пред) - для всех остальных пределов где, 1изм - измеренное значение тока, 1пред - значение предела тока

    Продолжение таблицы 2

    1

    2

    3

    4

    5

    6

    Пределы допускаемой абсолютной погрешности встроенного амперметра:

    при измерении переменного тока

    Для пределов измерения 30 мА, 300 мА и 3 А: ±(0,005 1изм+0,0005 1пред) - в диапазоне частот от 45 Гц до 2 кГц

    ±(0,01 1изм+0,0005 1пред) - в диапазоне частот от 2 кГц до 10 кГц

    Для пределов измерения 30 А и 300 А:

    ±(0,005 1изм+0,0005 1пред) - в диапазоне частот от 45 Гц до 400 Гц

    Температурный коэффициент / °С, при измерении постоянного тока

    ±(0,00001 1изм+0,00002 1пред)

    Температурный коэффициент / °С, при измерении переменного тока

    ±(0,00001 1изм+0,00002 1пред)

    Условия применения:

    -диапазон температуры окружающего воздуха, °С

    -относительная влажность воздуха при температуре окружающего воздуха не более 40 °С, % -атмосферное давление, кПа

    18-50

    < 80

    84-106

    Параметры питающей сети:

    (100±10) В; (120 ±12) В; (220±22) В; (240±24) В; 50/60 Гц

    Потребляемая мощность, В •А, не более

    35

    Средний срок службы, лет, не менее

    8

    Габаритные размеры (ШхВхГ), мм

    210x80x390

    Масса, кг, не более

    6
