Конструктивно весы состоят из грузоприемного устройства и весоизмерительного прибора.

Грузоприемное устройство (далее - ГПУ), в зависимости от модификации, может состоять из одной, двух или трех секций, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика.

Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству через соединительную коробку.

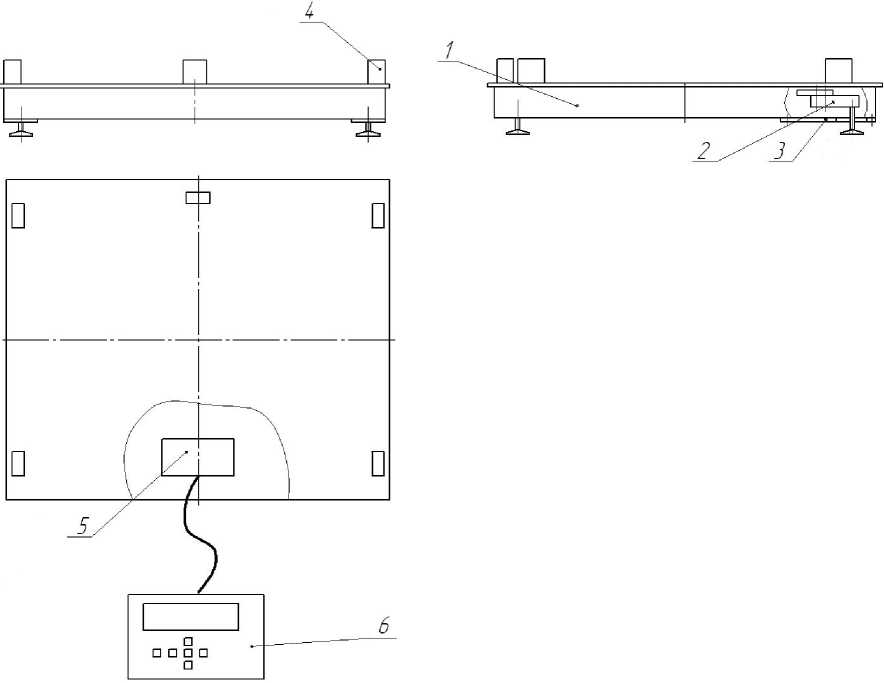

Рисунок 1 - Общий вид весов (1 - платформа; 2 - весоизмерительный тензорезисторный датчик; 3 - крышка; 4 - элементы для установки перил; 5 - соединительная коробка; 6 - электронное весоизмерительное устройство)

КВ-007КП

Преобразователи весоизмерительные КВ

ТВ003/09

Преобразователь весоизмерительный ТВ

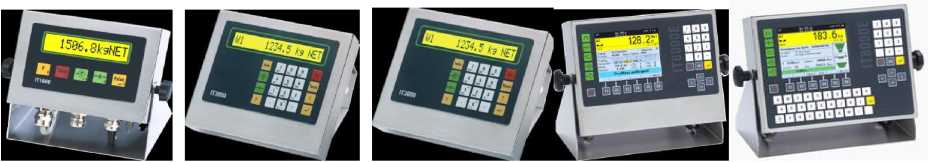

IT1000       1Т3000АР       IT3000M      IT6000E        IT8000E

Приборы весоизмерительные IT

CI-200D

CI-201D

CI-600D

NT-580D

Терминалы весоизмерительные CI, NT

Прибор весоизмерительный CI-2001A

Рисунок 2 - Общий вид электронных весоизмерительных устройств

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в цифровой или аналоговый электрический сигнал, пропорциональный его массе.

Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификации YBS, ZSF, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57674-14);

• - датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации SQB, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57673-14);

• - датчики весоизмерительные тензорезисторные WBK-D, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 54471-13);

• - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - Фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай (Госреестр № 67871-17);

• - датчики весоизмерительные тензорезисторные ST, SHB, изготовитель - ООО «ЮжноУральский Весовой Завод», г.Уфа; (Госреестр № 68154-17);

• - датчики весоизмерительные тензорезисторные BGS, BGM, изготовитель - Фирма "BIGMA Messtechnik GmbH", Германия; (Госреестр № 68746-17);

• - датчики весоизмерительные МВ 150, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково (Госреестр № 44780-10);

• - датчики весоизмерительные тензорезисторные WBK, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 56685-14);

• - датчики весоизмерительные сжатия RС3, изготовитель - фирма «Flintec GmbH», Германия (Госреестр № 50843-12).

Электронные весоизмерительные устройства представляют результаты взвешивания и имеют клавиши управления весами. При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 761 -2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

В качестве индикатора используются:

В качестве индикатора используются:

• - приборы весоизмерительные CI, BI, NT и PDI, модификации CI-2001A, изготовитель -фирма «CAS Corporation», Республика Корея (Госреестр № 50968-12);

• -  преобразователь весоизмерительный ТВ-003/09 изготовитель - ООО «ЮжноУральский Весовой Завод» г. Уфа;

• - преобразователь весоизмерительный КВ, модификации КВ-007КП, КВ-007КМ, КВ-107КС изготовитель - ООО «Южно-Уральский Весовой Завод», г. Уфа;

• - приборы весоизмерительные IT, модификации IT1000, 1Т3000АР, 1Т6000Е, 1Т8000Е, 1Т6000ЕТ, 1Т8000ЕТ изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16).

В качестве терминала используются:

• - приборы весоизмерительные IT, модификации ГГ3000М, изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16);

• - приборы весоизмерительные CI, NT, модификации CI-200D, CI-201D, NT-580D, CI600D, изготовитель - фирма «CAS Corporation», Республика Корея (Госреестр № 54472 -13).

Общий вид электронных весоизмерительных устройств приведен на рисунке 2.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).

Весы могут быть оснащены интерфейсами RS-232, RS422, RS-485 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Модификации весов платформенных электронных ВЭП имеют обозначение:

ВЭП-Н-(Х)-(В)(П)-И где:

Н - Максимальная нагрузка (Max), т.: 0,5; 1; 2; 3; 5; 10; 15; 20; 25; 30; 40; 50; 60; 80.

X - индекс эксплуатационного назначения весов (Н-платформенные низкопрофильные, П-напольные, В-врезные, С-для взвешивания скота);

В - взрывозащищенное исполнение электротехнических устройств весов;

П - противоударные (для весов, выполненных не в противоударном исполнении индекс отсутствует);

Y - условное обозначение материала (К- конструкционная сталь, Н-нержавеющая сталь); Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e наносятся на маркировочную табличку, закрепляемую на ГПУ и индикаторе (терминале) весов.

Места пломбировки от несанкционированного доступа приведены на рисунках 3 - 4 (1 - свинцовая пломба, 2 - мастичная пломба).

1

сЗ---Е5---езг

Рисунок 3 - Схема пломбировки соединительной коробки

1

Прибор весоизмерительный CI-2001A

1

CI-200D, CI-201D

CI-600D

Терминалы весоизмерительные С1, NT

1

1

²

Приборы весоизмерительные КВ-007КП (слева) и КВ-007КМ, КВ-107КС (справа приведены два варианта)

Преобразователи весоизмерительные

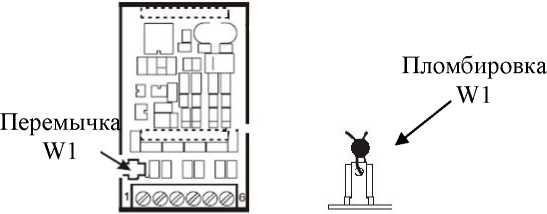

Для IT1000, IT3000AP, IT6000E, IT8000E перемычка устанавливается на плате АЦП

Перемычка W1

Для 1Т3000М Приборы весоизмерительные IT

Рисунок 4 - Схема пломбировки электронных весоизмерительных устройств

Весы                                                                   1 шт.

Руководство по эксплуатации. Паспорт                                     1 экз.

Руководство по эксплуатации. Паспорт на электронное весоизмерительное устройство                                              1 экз.

Таблица 2

Таблица 3

Окончание таблицы 3

Диапазон температуры для ГПУ, °С,

• - при использовании датчиков ST, SHB.......................................................

• - при использовании датчиков BGS, BGM...................................................

• - при использовании датчиков С16А и C16i................................................

• - при использовании датчиков MB-150........................................................

• - при использовании датчиков WBK............................................................

• - при использовании датчиков WBK-D........................................................

• - при использовании датчиков ZSF, YBS.....................................................

• - при использовании датчиков QS................................................................

• - при использовании датчиков RC3..............................................................

Диапазон температуры для индикатора (терминала), °С:

• - при использовании КВ-007КП(КМ), ТВ-003/09........................................

  от минус 30 до плюс 40; от минус 10 до плюс 40; от минус 10 до плюс 40; от минус 10 до плюс 40.

• - при использовании КВ-107КС.................................................................. ..

• - при использовании CI, IT...........................................................

• - при использовании CI-200D, CI-201D, NT-580D, CI-600D.................

Параметры электропитания от сети переменного тока:

напряжение, В

частота, Гц...............................................................................................50±1;

Параметры электропитания от сети постоянного тока (аккумуляторной батареи):

напряжение, В................................................................................................6.
