Конструктивно весы состоят из грузоприемного устройства, индикатора, аккумуляторной батареи, защитного корпуса и пульта дистанционного управления.

Грузоприемное устройство представляет собой весоизмерительный тензорезисторный датчик с силовыводящими узлами верхнего и нижнего элементов подвеса. Верхний элемент подвеса может иметь осевую конструкцию и выполнен в виде серьги. Нижний элемент подвеса также может иметь осевую конструкцию или конструкцию с крюком, с возможностью поворота крюка вокруг вертикальной оси или без нее.

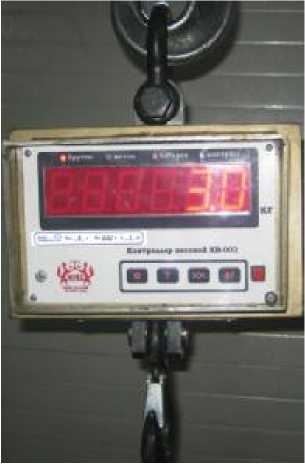

Рисунок 1 - Общий вид весов

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал поступает в электронное весоизмерительное устройство, где преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

В составе весов испльзуются датчики весоизмерительные тензорезисторные серии DF, модификации DF, DFF, DFFB фирмы «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай.

Электронные весоизмерительные устройства представляют результаты взвешивания и имеют клавиши управления весами. Электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

В качестве индикатора используется контроллер весовой КВ-002, изготавливаемый обществом с ограниченной ответственности «Южно-Уральский Весовой Завод».

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ ГОСТ OIML R 76-1-2011):

- устройство полуавтоматической установки на нуль (T.2.7.2.2);

- устройство слежения за нулем (T.2.7.3);

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).

Управление весами может осуществляться с помощью дистанционного пульта, дублирующего клавиатуру КВ-002. Весы могут быть оснащены радиопередатчиком для связи с периферийными устройствами (например, ПК).

Модификации весов крановых электронных ВКЭ имеют обозначение: Весы крановые электронные ВКЭ - Н, где:

Н - Максимальная нагрузка (Max), т.: 1; 2; 3; 5; 10; 15; 20; 30; 50.

Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e наносятся на маркировочную табличку, закрепляемую на корпусе весов.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

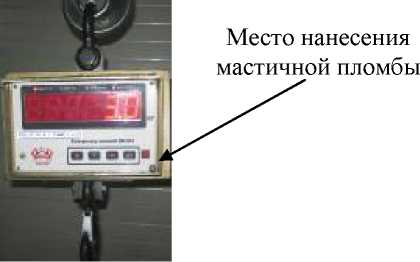

Рисунок 2 - Схема пломбировки весов

Весы                                                               1 шт.

Зарядное устройство                                                       1 шт.

Руководство по эксплуатации. Паспорт                                      1 экз.

Запасная аккумуляторная батарея                                           1 шт.

Таблица 2
