Сведения о средстве измерений: 55934-13 Установка поверочная трубопоршневая двунаправленная

Номер по Госреестру СИ: 55934-13
55934-13 Установка поверочная трубопоршневая двунаправленная
(Daniel-1200)

Назначение средства измерений:
Установка поверочная трубопоршневая двунаправленная Daniel-1200 (далее - ТПУ) предназначена для воспроизведения единицы объема жидкости.

сертификация программного обеспечения

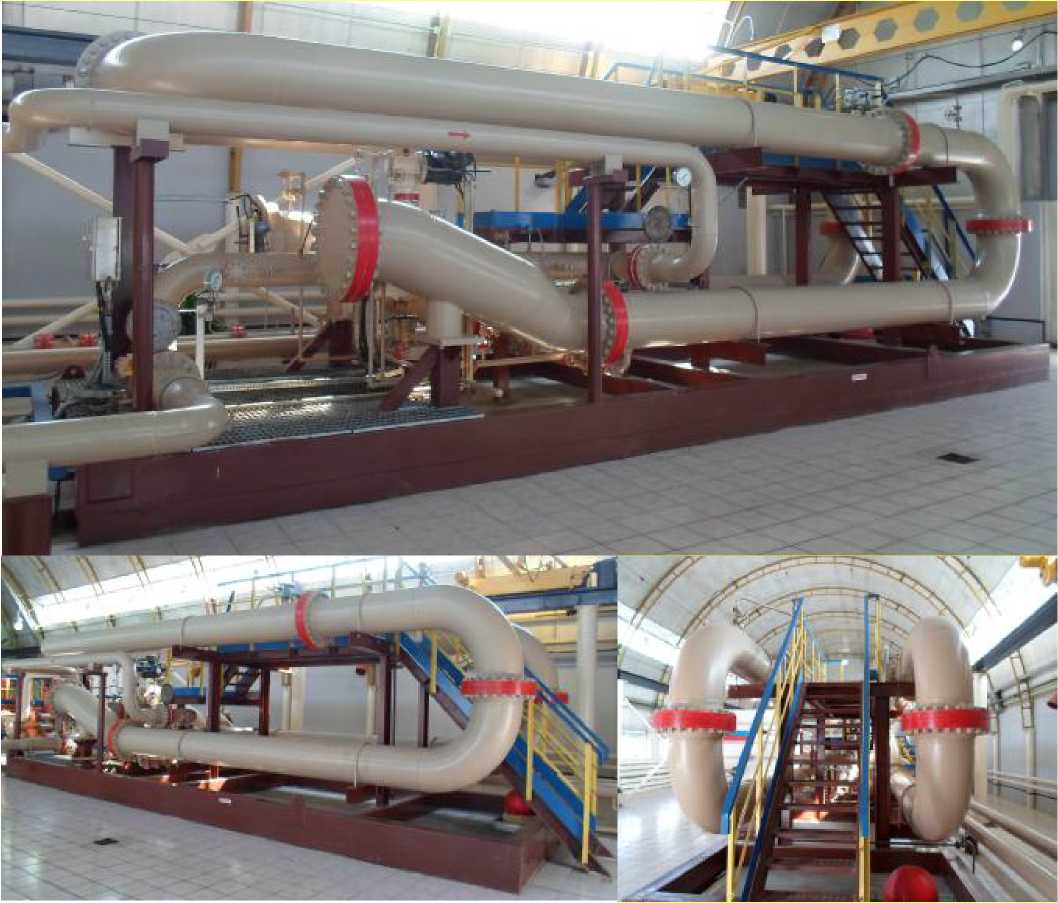

Внешний вид. Установка поверочная трубопоршневая двунаправленная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 146162
ID в реестре СИ - 368562
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

Нет модификации, нет данных, Daniel-1200,

Производитель

Изготовитель - Фирма "Daniel Measurement and Control Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
