Сведения о средстве измерений: 74339-19 Установка поверочная трубопоршневая

Номер по Госреестру СИ: 74339-19
74339-19 Установка поверочная трубопоршневая
(ТПУ-4000)

Назначение средства измерений:
Установка поверочная трубопоршневая «ТПУ-4000» (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема и объемного расхода жидкости в потоке при поверке и контроле метрологических характеристик преобразователей расхода, входящих в состав системы измерений количества и показателей качества нефти № 125 (далее - СИКН).

сертификация программного обеспечения
Внешний вид. Установка поверочная трубопоршневая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка поверочная трубопоршневая
Рисунок № 1
Внешний вид. Установка поверочная трубопоршневая, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установка поверочная трубопоршневая
Рисунок № 2
Внешний вид. Установка поверочная трубопоршневая, http://oei-analitika.ru рисунок № 3
Внешний вид.
Установка поверочная трубопоршневая
Рисунок № 3

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 548050
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТПУ, "ТПУ-4000",

Производитель

Изготовитель - Фирма "Daniel Measurement and Control Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 601 дн.

Приказы РСТ, где упоминается данный тип СИ

№542 от 2019.03.18 Об утверждении типов средств измерений

№3275 от 2022.12.26 ПРИКАЗ_Об утверждении типов средств измерений (28)

Наличие аналогов СИ: Установка поверочная трубопоршневая (ТПУ-4000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Daniel Measurement and Control Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
55934-13

Установка поверочная трубопоршневая двунаправленная, Daniel-1200
Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
71606-18
28.06.2024
Установки поверочные трубопоршневые двунаправленные, Нет данных
Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год - для передвижных; 2 года - для стационарных
72309-18
06.09.2024
Расходомеры жидкости турбинные, 1200, 1500
Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
74339-19

Установка поверочная трубопоршневая, ТПУ-4000
Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
76457-19
22.10.2024
Преобразователи расхода жидкости ультразвуковые, Daniel мод. 3812 и 3814
Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
4 года
77811-20

Установки поверочные трубопоршневые двунаправленные,
Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
78038-20

Преобразователи расхода ультразвуковые, 3814
Фирма "Daniel Measurement and Control Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Кто поверяет Установка поверочная трубопоршневая (ТПУ-4000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИР"
(RA.RU.311285)
РСТ
  • 1 0 0 0 0 0 0
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • "ТПУ-4000"
  • 3 0 1 0 1 0 1
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • ТПУ
  • 1 0 0 0 0 0 0

    Стоимость поверки Установка поверочная трубопоршневая (ТПУ-4000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится в правом нижнем углу титульного листа руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.

    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к установке поверочной трубопоршневой «ТПУ-4000»

    Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Поверка

    Поверка

    осуществляется по документу МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором».

    Основные средства поверки:

    - рабочий эталон 1-го разряда по Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной Приказом Росстандарта от 7 февраля 2018 г. № 256.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средства измерений с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке ТПУ, а также на свинцовые (пластмассовые) пломбы, установленные на проволоке, согласно рисунку 2.


    Изготовитель

    Daniel Measurement and Control Inc., США
    Адрес: 11100 Brittmore Park Drive, Houston, TX 77041, USA
    Телефон: +1(713) 467-6000, факс: +1(713) 827-3880

    Заявитель

    Ромашкинское районное нефтепроводное управление Акционерное общество «Транснефть - Прикамье»
    (РРНУ АО «Транснефть - Прикамье»)
    ИНН 1645000340
    Адрес: 423250, Республика Татарстан, г. Лениногорск, ул. Ленинградская, д. 57 Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. П. Лумумбы, д. 20, корпус 1
    Телефон: (85595) 3-58-47, 3-58-71, факс: (85595) 3-52-47

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
    Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
    Телефон: (843) 272-70-62, факс: (843) 272-00-32
    Web-сайт: www.vniir.org
    E-mail: office@vniir.org

    Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема измеряемой среды из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.

    ТПУ состоят из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, двух пар детекторов положения поршня (А-С и В-D) (далее - детекторы), четырехходового переключающего крана, средств измерений давления и температуры, привода.

    В составе ТПУ применены средства измерений температуры и давления утвержденного типа, приведенные в таблице 1.

    Таблица 1

    Наименование и тип средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи  измерительные 644 к датчикам

    температуры

    14683-00

    Термопреобразователи сопротивления платиновые серии

    65

    22257-01

    Преобразователи давления измерительные 3051

    14061-99

    Термометры ртутные стеклянные лабораторные ТЛ-4

    303-91

    Манометры показывающие МП

    59554-14

    Допускается применение средств измерений температуры и давления, находящихся на хранении, приведенных в таблице 2.

    Таблица 2

    Наименование и тип средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи измерительные Rosemount 644

    56381-14

    Термопреобразователи сопротивления Rosemount 0065

    53211-13

    Датчики температуры 644

    39539-08

    Преобразователи давления измерительные 3051

    14061-04; 14061-15

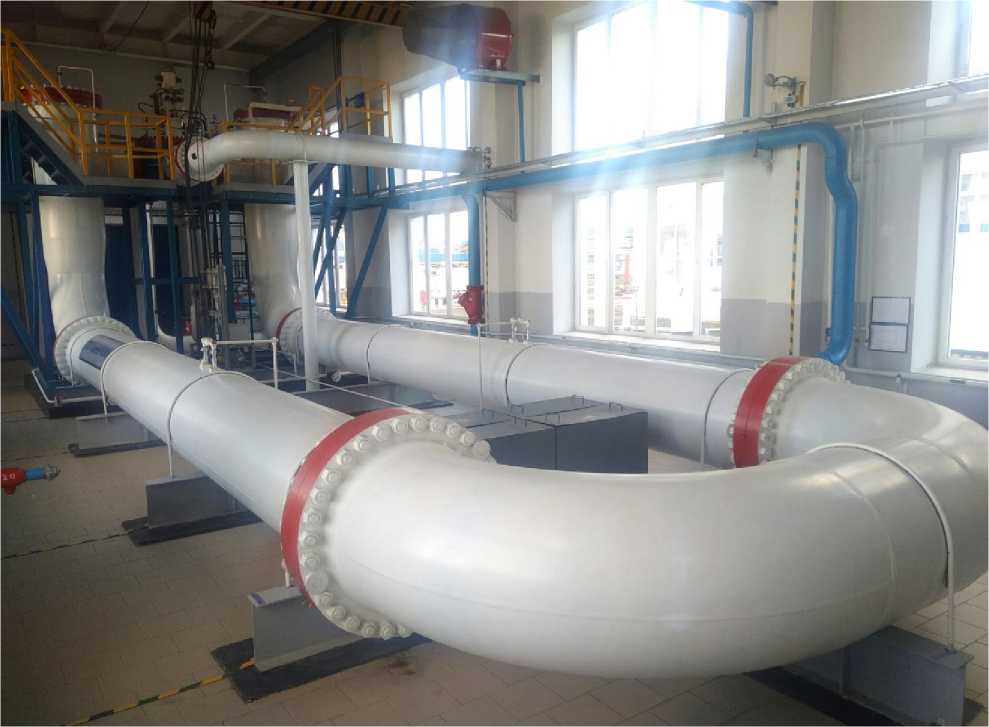

    Общий вид ТПУ представлен на рисунке 1.

    Внешний вид. Установка поверочная трубопоршневая (ТПУ-4000), http://oei-analitika.ru

    Рисунок 1 - Общий вид ТПУ

    При работе ТПУ и преобразователь расхода соединяют последовательно. Через технологическую схему с ТПУ и преобразователем расхода устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящей через ТПУ, перемещает шаровой поршень по калиброванному участку. При воздействии шарового поршня на толкатели детекторов происходит их срабатывание и генерирование электрических сигналов, определяющих начало и окончание измерения и поступающих в систему обработки информации (измерительно-вычислительный комплекс, контроллер, вычислитель расхода, счетчик импульсов и другие средства измерений, утвержденного типа, имеющие возможность подключения ТПУ). Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим краном.

    При поверке и контроле метрологических характеристик преобразователей расхода, входящих в состав СИКН, определяется соответствие числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера системы обработки информации. При этом в системе обработки информации производится отсчет импульсов, поступающих от преобразователя расхода. Через известные вместимость калиброванного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя расхода.

    Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ на фланцевых соединениях калиброванного участка ТПУ и корпусах детекторов предусмотрены места для установки пломб. Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоке, согласно рисунку 2.

    Внешний вид. Установка поверочная трубопоршневая (ТПУ-4000), http://oei-analitika.ru

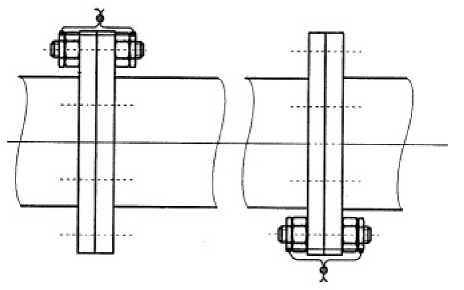

    Фланцы калиброванного участка ТПУ

    Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

    Внешний вид. Установка поверочная трубопоршневая (ТПУ-4000), http://oei-analitika.ru

    Детекторы

    Программное обеспечение отсутствует.


    приведена в таблице 5.

    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Установка поверочная трубопоршневая «ТПУ-4000», заводской № MDP-583

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    1 экз.

    Комплект ЗИП

    -

    1 комп.


    Метрологические и основные технические характеристики приведены в таблицах 3 и 4.

    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное значение вместимости калиброванного участка при температуре +20 °С и избыточном давлении, равном нулю, м3, (Vo(a-c-a)/Vo(b-d-b))

    15,9136 / 15,9112

    Наибольшее значение объемного расхода, м3

    4000

    Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, %

    ±0,1

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - измеряемая среда

    нефть по ГОСТ Р 51858-2002

    «Нефть. Общие технические

    условия»

    - избыточное давление измеряемой среды, МПа, не более

    2,5

    - температура измеряемой среды, °С

    от +4 до +37

    - кинематическая вязкость измеряемой среды, сСт

    от 0 до 100

    - плотность измеряемой среды при температуре +20 °С и

    избыточном давлении, равном нулю, кг/м3

    от 800 до 950

    - температура окружающего воздуха, °С

    от 0 до +50

    Вариант исполнения

    стационарный

    Параметры электрического питания:

    - напряжение переменного тока, В

    380±38

    - частота переменного тока, Гц

    50±1

    - напряжение постоянного тока, В

    24

    Окончание таблицы 4

    Наименование характеристики

    Значение

    Габаритные размеры, мм:

    - длина

    15560

    - ширина

    5182

    - высота

    5442

    Масса, кг, не более

    40000

    Средний срок службы, не менее, лет

    20

    * ТПУ размещено в отапливаемом здании
