Уровнемеры состоят из первичного преобразователя (антенны) и электронного преобразователя в компактном исполнении, установленных в герметичном корпусе.

Принцип измерений уровня основан на определении времени прохождения электромагнитного сигнала (принцип "Time of Flight") от первичного преобразователя (антенны) уровнемера к поверхности измеряемой среды и обратно. Уровнемер измеряет дистанцию от первичного преобразователя до поверхности продукта и рассчитывает уровень с использованием значения скорости распространения электромагнитного сигнала и данных настройки.

Уровнемер монтируется над поверхностью измеряемой среды. В зависимости от конструктивного исполнения антенны и электронного преобразователя выпускаются различные исполнения уровнемеров (рис.1), предназначенные для установки в открытом пространстве и/или в волноводах (измерительных колодцах, выносных камерах и др.). При необходимости уровнемер может поставляться в комплекте с измерительным колодцем или выносной камерой (байпас) для монтажа на резервуаре.

Уровнемеры исполнений Micropilot FMR50, FMR51, FMR52, FMR53, FMR54 (табл. 2) предназначены преимущественно для применения с жидкостями и пульпами, Micropilot FMR56, FMR57 (табл. 3) - преимущественно для применения с сыпучими продуктами и пульпами.

Настройка уровнемера осуществляется на месте монтажа и/или через интерфейс цифровой коммуникации. Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART, Profibus-PA, Foundation Fieldbus) в контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с дисплея уровнемера и/или выносного блока управления с дисплеем FHX50 (рис. 2).

В приборе реализована функция программного подавления ложных эхо-сигналов для достижения большей точности и достоверности.

В состав электронного преобразователя включен функциональный блок расширенной самодиагностики, который непрерывно в процессе работы выполняет функции контроля исправности частей уровнемера. Результаты самодиагностики в виде числовых величин и сообщений для пользователя могут быть считаны с дисплея уровнемера и/или могут передаваться в виде выходного сигнала.

Уровнемеры могут иметь программируемый дискретный выходной сигнал, настраиваемый на предельное значение уровня или другого параметра (например, напряжения питания уровнемера, температуры в корпусе электронного преобразователя) для аварийной сигнализации, обеспечивая функциональную безопасность согласно SIL2/3 по IEC 61508 (ГОСТ Р МЭК 61508-х -2007).

Уровнемеры применяются также для вычисления и индикации объема жидкостей и сыпучих материалов в резервуарах.

Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях.

Для обслуживания, настройки, диагностики уровнемеров с персонального компьютера может использоваться сервисная программа FieldCare.

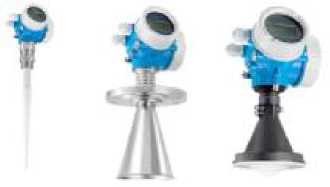

Внешний вид уровнемеров приведен на рисунке 1.

FMR50

FMR53 FMR54   FMR56

Рисунок 1. Внешний вид уровнемеров Micropilot FMR5*.

Рисунок 2. Внешний вид выносного блока индикации и управления FHX50.

В конструкции прибора предусмотрена блокировка клавиатуры одновременным нажатием клавиш ^_   ‘ I +  , с помощью которой блокируется доступ ко всем операциям в ме

ню прибора.

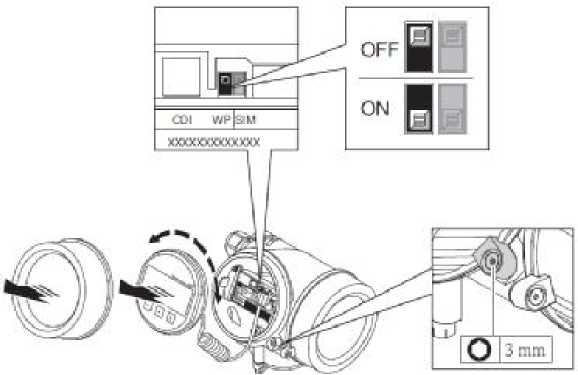

В уровнемерах конструктивно предусмотрено наличие защиты от записи посредством переключателя блокировки. Переключатель блокировки может иметь два состояния: "Off" ("Выключен") или "On" ("Включен") (рис. 3).

Рисунок 3. Переключатель блокировки.

Лист № 3 Всего листов 8

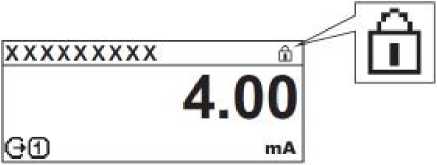

Если аппаратная защита от записи активирована, на дисплее уровнемера отображается символ Й (рис. 4).

Рисунок 4. Символ включения защиты от несанкционированного доступа к настройкам прибора.

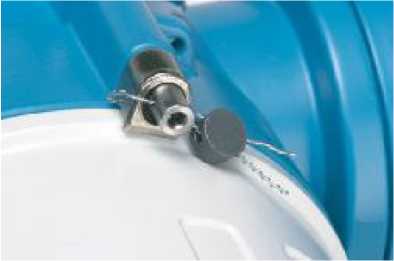

Для применения уровнемера в учетно-расчетных операциях переключатель блокировки может быть заклеен маркой поверителя, также конструктивно предусмотрена защита корпуса электронного преобразователя пломбами надзорного органа (рис. 5).

Рисунок 5. Схема пломбирования корпуса уровнемера.

Знак утверждения типа наносится на корпус уровнемера и/или титульные листы руководства по эксплуатации и паспорта уровнемера.
