Номер по Госреестру СИ: 56831-14
56831-14 Расходомеры ультразвуковые
(FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх)
Назначение средства измерений:
Расходомеры ультразвуковые FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх (далее -расходомеры) предназначены для измерений объемного расхода, объема (массы) жидкости, протекающей по напорным трубопроводам, и объемного расхода, объема (массы) газа (в том числе приведенного к стандартным условиям).
Аналитический паспорт типа средства измерений
56831-14 — Расходомеры ультразвуковые
FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх
Фирма "FLEXIM Flexible Industries GmbH"
ГЕРМАНИЯ
МПИ: 4 года
Действует
83
организаций166
владельцев1
версий1 181
Всего поверок
по агрегатам с 2010 года
93
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
83
Организаций-поверителей
эффективное число: 13.3
166
Владельцев СИ
эффективное число: 8.9
894
Экземпляров СИ
по агрегатам владельцев / организаций
83.5%
Периодические поверки
первичные: 3.1%
1.86%
Непригодность
22 извещений
82.6%
Поверки юрлиц
доля в общем объёме
9 702 ₽
Средневзвешенная цена
медиана: 9 728 ₽
100%
Покрытие ценами
расчётный известный объём: 1 693 388 ₽
2 016,8 лет
Средний возраст парка
взвешено по годовому объёму
1 466 дн.
Наблюдаемый МПИ
по фактическим интервалам
752
Концентрация поверителей
HHI; доля топ-5: 46.8%
1 119
Концентрация владельцев
HHI; доля топ-5: 49.3%
120
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
3
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 1 181 поверок; пик пришёлся на 2023 год (219).
- Последний завершённый год показал снижение на 22.2% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 28.4%.
- Рынок представлен 83 организациями; концентрация низкая (HHI 752), доля топ-5 — 46.8%.
- В базе найдено 166 владельцев и 894 экземпляров СИ; доля пяти крупнейших владельцев — 49.3%.
- Средневзвешенная цена поверки — 9 702 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 1 693 388 руб.
- Доля извещений о непригодности составляет 1.86% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 1 466 дней; средний возраст парка по агрегатам организаций — 2 016,8 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2023 — 219
Долгосрочный CAGR: 28.4%
Активных версий: 1
Ценовой диапазон: 6 627–28 380 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 282 | 304 | 1,08 |
| АО "ТАНЕКО" | Юридические лица | 45 | 45 | 1,00 |
| ЮЛ | Юридические лица | 41 | 47 | 1,15 |
| АО "Транснефть-Урал" | Юридические лица | 40 | 53 | 1,33 |
| ООО "Новогор-Прикамье" | Юридические лица | 33 | 34 | 1,03 |
| Общество с ограниченной ответственностью "ПРИМОРСКИЙ ТОРГОВЫЙ ПОРТ" | Юридические лица | 24 | 25 | 1,04 |
| ООО Промсенсор | Юридические лица | 21 | 21 | 1,00 |
| Юр. Лицо | Юридические лица | 19 | 21 | 1,11 |
| Акционерное общество "Транснефть-Приволга" | Юридические лица | 19 | 19 | 1,00 |
| ООО "Новая городская инфраструктура Прикамья" | Юридические лица | 13 | 13 | 1,00 |
| ООО "Башнефть-Добыча" | Юридические лица | 12 | 16 | 1,33 |
| ООО "ПриборАвтоматика" | Юридические лица | 11 | 11 | 1,00 |
| ПАО "Уралкалий" | Юридические лица | 10 | 12 | 1,20 |
| Общество с ограниченной ответственностью "ПриборАвтоматика" | Юридические лица | 10 | 10 | 1,00 |
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" | Юридические лица | 9 | 14 | 1,56 |
| АО "Транснефть - Верхняя Волга" | Юридические лица | 9 | 9 | 1,00 |
| юр.лицо | Юридические лица | 8 | 8 | 1,00 |
| ЗАО «Нортгаз», ИНН 8904045666 | Юридические лица | 8 | 8 | 1,00 |
| АО "ТРАНСНЕФТЬ - ЗАПАДНАЯ СИБИРЬ" | Юридические лица | 7 | 9 | 1,29 |
| АРНУ (филиал АО "Транснефть - Прикамье") | Юридические лица | 7 | 9 | 1,29 |
| АО "Атомтехэнерго" | Юридические лица | 7 | 7 | 1,00 |
| АО "ТАИФ-НК" | Юридические лица | 7 | 7 | 1,00 |
| АО "ЧМЗ" | Юридические лица | 6 | 13 | 2,17 |
| ГУП "Водоканал Санкт-Петербурга" | Юридические лица | 6 | 7 | 1,17 |
| ПАО «Якутскэнерго» Якутская ГРЭС-2 | Юридические лица | 6 | 6 | 1,00 |
| Акционерное общество "ТАНЕКО" | Юридические лица | 5 | 6 | 1,20 |
| Общество с ограниченной ответственностью "НОВАТЭК-ЮРХАРОВНЕФТЕГАЗ" | Юридические лица | 5 | 5 | 1,00 |
| ООО "Транснефть-Восток" | Юридические лица | 5 | 5 | 1,00 |
| ООО ИК "СИБИНТЕК" | Юридические лица | 5 | 5 | 1,00 |
| АО "МОСВОДОКАНАЛ" | Юридические лица | 4 | 5 | 1,25 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e710d618-31c4-5010-29ee-d8aa3f2a7d2c | 56831-14 | 2020-05-07 | — | актуальная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 14.03.2019
Номер записи - 147207
ID в реестре СИ - 369607
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
FLUXUS F704, FLUXUS ADM 8027, Нет модификации, F704, FLUXUS ADM 8027P, Нет данных, FLUXUS, FLUXUS F601, FLUXUS F5107, мод. f704, FLUXUS F808, Fluxus ADM 5107, FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх, F601, мод. F8027, FLUXUS ADM 8027 P, модель F704, G608, F608, ADM 8027-F
Производитель
Изготовитель - Фирма "FLEXIM Flexible Industries GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Статистика
Кол-во поверок - 1181
Выдано извещений - 22
Кол-во периодических поверок - 986
Кол-во средств измерений - 851
Кол-во владельцев - 89
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1466 дн.
Приказы РСТ, где упоминается данный тип СИ
№1848 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Социальное обслуживание населения" (ТК 406)
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2338 от 2024.10.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№2387 от 2025.11.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2468 от 2025.11.17 ПРИКАЗ_Об утверждении типов средств измерений (21)
№1566 от 2026.08.07 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Расходомеры ультразвуковые (FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56831-14 Расходомеры ультразвуковые (FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх) Фирма "FLEXIM Flexible Industries GmbH" (ГЕРМАНИЯ ) |
45257-10 Расходомеры ультразвуковые (ПИР) Общество с ограниченной ответственностью «Технологии ПИР» (ООО «Технологии ПИР») (РОССИЯ ) |
|
56831-14 Расходомеры ультразвуковые (FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх) Фирма "FLEXIM Flexible Industries GmbH" (ГЕРМАНИЯ ) |
52634-13 Расходомеры-счетчики ультразвуковые переносные ("ВЗЛЕТ ПРЦ") Акционерное общество «Взлет» («АО «Взлет») (РОССИЯ г. Санкт-Петербург) |
|
56831-14 Расходомеры ультразвуковые (FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх) Фирма "FLEXIM Flexible Industries GmbH" (ГЕРМАНИЯ ) |
70265-18 Расходомеры ультразвуковые (КТМ Ультраволна 63 С, КТМ Ультраволна 63 П, КТМ Ультраволна 63 Ex) ООО "НПП КуйбышевТелеком-Метрология" (РОССИЯ п.г.т. Волжский, Самарская обл.) |
|
56831-14 Расходомеры ультразвуковые (FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх) Фирма "FLEXIM Flexible Industries GmbH" (ГЕРМАНИЯ ) |
82430-21 Расходомеры ультразвуковые (ПИР RG(F)) Общество с ограниченной ответственностью "Технологии ПИР" (ООО "Технологии ПИР") (РОССИЯ г. Москва) |
|
56831-14 Расходомеры ультразвуковые (FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх) Фирма "FLEXIM Flexible Industries GmbH" (ГЕРМАНИЯ ) |
83999-21 Расходомеры-счетчики ультразвуковые (УРСВ Взлет ПРЦ) АО "Взлет" (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Фирма "FLEXIM Flexible Industries GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47097-11 16.06.2016 |
Расходомеры ультразвуковые, FLUXUS Фирма "FLEXIM Flexible Industries GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
56830-14 10.01.2029 |
Теплосчетчики, FLUXUS серий 6хх, 7ххх Фирма "FLEXIM Flexible Industries GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
56831-14 14.03.2019 |
Расходомеры ультразвуковые, FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх Фирма "FLEXIM Flexible Industries GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Расходомеры ультразвуковые (FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 7 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 25 | 2 | 2 | 23 | 0 | 25 | 2 | 23 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 15 | 2 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ООО "ЭРИС" (1314) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 36 | 3 | 0 | 32 | 5 | 36 | 0 | 32 | |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 43 | 0 | 40 | 0 | 40 | 0 | 40 | ||
| ООО "НЦМ ИМ. Т.Н. ПРАХОВОЙ" (RA.RU.314030) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 65 | 9 | 5 | 58 | 4 | 62 | 5 | 57 | |
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 17 | 1 | 0 | 17 | 1 | 17 | 0 | 17 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 266 | 25 | 0 | 264 | 1 | 264 | 0 | 264 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО "ИМЦ" (RA.RU.311684) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОАО "ЯМАЛ СПГ" (RA.RU.311706) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 7 | 0 | 6 | 0 | 7 | 0 | 6 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 24 | 1 | 0 | 21 | 1 | 19 | 0 | 19 | |
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 8 | 2 | 0 | 4 | 2 | 6 | 0 | 4 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 31 | 2 | 29 | 0 | 31 | 2 | 29 | |||
| ООО "ИРМЕТ" (RA.RU.312880) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 13 | 0 | 13 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 1 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 88 | 3 | 3 | 77 | 1 | 64 | 1 | 63 | |
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 21 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ОЙЛ-ТЕЛЕКОМ" (RA.RU.312158) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 38 | 1 | 0 | 16 | 1 | 38 | 0 | 16 | |
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311926) | 28 | 4 | 0 | 28 | 0 | 26 | 0 | 26 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "ОРОН" (RA.RU.312583) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 5 | 1 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 22 | 0 | 21 | 0 | 14 | 0 | 14 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 57 | 1 | 21 | 36 | 1 | 57 | 21 | 36 | |
| ООО "ННГА" (RA.RU.311376) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 7 | 0 | 6 | 1 | 7 | 0 | 6 | ||
| ГУП "ВОДОКАНАЛ САНКТ-ПЕТЕРБУРГА" (RA.RU.312801) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ООО "ЭРИС" (RA.RU.310699) | 77 | 8 | 0 | 67 | 0 | 32 | 0 | 32 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (01.00315-2011) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТТ" (RA.RU.311561) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Мурманский ЦСМ» (RA.RU.311466) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 13 | 2 | 0 | 13 | 1 | 10 | 0 | 10 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 24 | 2 | 22 | 0 | 24 | 2 | 22 | |||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 12 | 1 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 7 | 3 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ООО ИЦ МИТ (RA.RU.312147) | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ТТ" (RA.RU.311561) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 30 | 15 | 0 | 30 | 0 | 30 | 0 | 30 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 27 | 0 | 27 | 3 | 27 | 0 | 27 | |||
| ООО "МЕТР-Н" (RA.RU.314194) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 7 | 2 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "НПО "АПК" (RA.RU.312228) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ПРЕДПРИЯТИЕ В-1336" (RA.RU.311539) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры ультразвуковые (FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
13470 | 9728 |
|
ФБУ НИЦ ПМ-Ростест Москва |
26000 | 9728 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 9728 |
|
ФБУ Костромской ЦСМ Костромская область |
3082 | 9728 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7699 | 9728 |
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО). Идентификационные данные программного обеспечения приведены в таблице 1.Таблица 1
|
Наименование программного обеспечения |
Идентификационное нименование программного обеспечения |
Номер версии (идентификационный номер) прог-рамммного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
clampon.bin |
Clampon |
6.08 |
закрыт производителем* |
-* |
* контрольные суммы ПО недоступны в ходе эксплуатации СИ
Уровень защиты ПО от преднамеренных и непреднамеренных изменений - А по
МИ 3286-2010.
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на боковую панель электронного блока расходомера в виде наклейки и на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика прямых измерений изложена в документе " Расходомеры ультразвуковые FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх и теплосчетчики ультразвуковые FLUXUS серий 6хх, 7ххх. Руководство по эксплуатации РЭ".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх
-
1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
-
2. ГОСТ Р 8.618-2006 “ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
-
3. Техническая документация фирмы-изготовителя
Поверка
Поверка осуществляется по документу МП-2550-0226-2013 "Расходомеры ультразвуковые серий Д. И.FLUXUS серий 5ххх, 6хх, 7ххх, 8ххх и теплосчетчики ультразвуковые FLUXUS 6хх, 7ххх. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Менделеева" 20.03.2013 г.
Основные средства поверки:
(газа)
-Рабочий эталон высшей точности единиц объемного расхода воздуха
РЭВТ 7-98 в диапазоне от 2 до 130000 м3/ч
-Рабочий эталон высшей точности единиц объемного и массового расхода воды РЭВТ 6-98 в диапазонах от 0,012 до 320 м3/ч и от 12 до 320000 кг/ч
Изготовитель
Фирма «FLEXIM Flexible Industries GmbH» Agpec:Wolfener Strage 36 12681 Berlin, Germany тел: +49 30 93 66 76 60, факс: +49 30 93 66 76 80
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 71301-14, e-mail: info@vniim.ru.
Принцип действия расходомеров основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости (газа) и против него. Разность этих времен пропорциональна средней скорости движения жидкости (газа) по трубопроводу. Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и площадь внутреннего сечения трубопровода, можно определить расход и количество жидкости (газа).
При повышенном содержании газовых или твердых включений в измеряемой среде (более 10 % по объему) расходомер автоматически переходит в допплеровский режим измерений NoiseTrek (индикаторный режим, состояние отображается на дисплее и фиксируется в энергонезависимой памяти).
В состав расходомеров входят, в зависимости от модели и исполнения, одна или две пары ультразвуковых преобразователей, блок электроники, комплект термометров сопротивления. По заказу расходомер может комплектоваться специальным ультразвуковым датчиком для измерения толщины стенки трубопровода при известных данных о материале трубопровода и/или скорости звука в этом материале (индикаторный режим).
Ультразвуковые преобразователи, установленные с помощью специального приспособления снаружи трубопровода, излучают (принимают) ультразвуковые импульсы под углом к продольной оси трубопровода с частотой 1000 имп/с. При измерении расхода среды с температурой поверхности трубопровода более 200 С для крепления преобразователей применяется специальное монтажное приспособление WaveInjector.
Блок электроники формирует все необходимые команды для ультразвуковых преобразователей, обрабатывает полученную информацию, отображает на табло значения расхода, объема, массы жидкости и расхода, объема, массы газа, скорости потока и скорости звука в среде.
Расходомеры выпускаются различных моделей, предназначенных для измерений расхода, объема (массы) жидкости (модели F5107, F5207, F601, F608, F704, F709, F7407, F7907, F800, F801, F808, F8027, F8127), расхода, объема (массы) газа, объема газа (модели G601, G608, G704, G709, G7407, G7907, G800, G801, G808, G8027, G8127). Фактор сжимаемости природного газа рассчитывается в соответствии с алгоритмом AGA8-92DC или вносится в память расходомера, или подается с хроматографа по цифровому или аналоговому входу
Модели расходомеров также отличаются портативной или стационарной компоновкой, и количеством аналоговых и цифровых выходов, материалом корпуса (нержавеющая сталь или алюминий).
При выборе места установки расходомеров необходимо иметь прямой участок трубопровода выше по потоку длиной от 5 до 50 Ду (в зависимости от местного сопротивления) и ниже по потоку от 3 до 10 Ду (где Ду - условный внутренний диаметр трубопровода), более подробная информация по требуемым прямым участкам указана в Руководстве по эксплуатации.

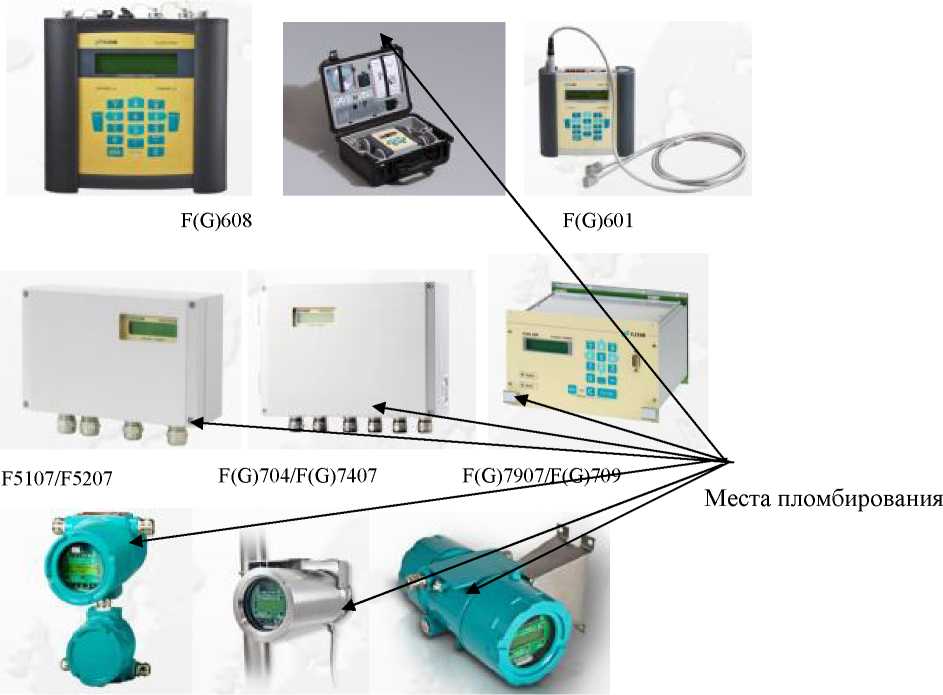

Внешний вид расходомеров показан на рисунке 1.
Рисунок 1
F(G)800,
F(G)8027
F(G)801,
F(G)8127
F(G)808
Программное обеспечение Расходомеры имеют встроенное программное обеспечение (ПО). Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное нименование программного обеспечения |
Номер версии (идентификационный номер) прог-рамммного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
clampon.bin |
Clampon |
6.08 |
закрыт производителем* |
-* |
* контрольные суммы ПО недоступны в ходе эксплуатации СИ
Уровень защиты ПО от преднамеренных и непреднамеренных изменений - А по
МИ 3286-2010.
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
В комплект поставки расходомера входят : * Преобразователи ультразвуковые Блок управления
шт. экз. экз.
Руководство по эксплуатации Методика поверки Комплект монтажный* Транспортировочный чемодан*
(для моделей F(G)601, F(G)608)
Толщиномер*
*-Наличие и исполнение - в зависимости от комплектации, по заказу
|
Наименование характеристики |
Значение характеристики для модели | ||||
|
F5107, F5207 |
F(G)601, F(G)608 |
F(G)704, F(G)709, F(G) 7407, F(G) 7907 |
F(G)800, F(G)801, F(G)808, F(G) 8027, F(G) 8127 | ||
|
Диапазон измерений скорости потока, м/с жидкость |
от минус 25 до минус 0,01 и от 0,01 до 25 от 0,5 до 25 при измерении тепловой энергии | ||||
|
газ |
от минус 35 до минус 0,01 и от 0,01 до 35 | ||||
|
Наибольший расход (в зависимости от Ду), м3/ч |
280000 (для жидкости при V=25 м/с) 395000 (для газа при V=35 м/с в рабочих условиях) для Ду 2000 мм V - значение средней скорости измеряемой среды, м/с | ||||
|
Диаметр условного прохода трубопровода, в зависимости от ультразвукового преобразователя, мм |
от 6 до 6500 | ||||
|
Пределы допускаемой относительной погрешности при измерении расхода и объема жидкости, % |
± 2 |
± (2,0 (1,0) 1) + 1/V) (для V< 0,5 м/с) ± (1,0 (0,5)) 1) (для V > 0,5 м/с) V - значение средней скорости измеряемой среды, м/с | |||
|
Пределы допускаемой относительной погрешности при измерении расхода и объема газа в рабочих условиях, % |
- |
± 2(± 1) 1) | |||
|
Напряжение питания переменного тока частотой (50 ± 1) Гц, В |
от 100 до 240 | ||||
|
Напряжение питания постоянного тока, В |
от 20 до 32 |
7,2В или аккумулятор 4,5Ач на 14 часов непрерывной работы |
от 20 до 32 |
от 20 до 32 или 24 или 11-161) | |
|
Маркировка взрывозащиты |
2Ex nA nC [ic] IIC T6...T4 Gc или Ex tb IIIC T100 °C Db2) |
2Ex nA nC ic IIC T4 Gc или Ex tb IIIC T120 °C Db |
1Ex de IIC T6 Gb или3) Ex tb IIIC T100°CDb3) | ||
|
Потребляемая мощность, Вт, не более |
10 |
15 | |||
|
Габаритные размеры, мм, не более |
180 x 71 x 140 |
Транспортировочный чемодан 500 x 400 x 190 мм |
280 x 70 x 200, 213 х 222 х 129 4) |
349 x 195 х 292 5) 277 x 188 х 178 6) 195 х 259 х 162 7) | |
|
Масса, кг, не более |
1,7 |
1,9 |
2,8 1,7 4) |
S' 00 | |
|
Диапазон температуры окружающего воздуха, °С |
от минус 10 до + 60 |
от минус 10 до + 60 |
от минус 20 до + 60 |
от минус 40 до + 60 | |
|
Диапазон температуры измеряемой среды (жидкости, газа) (в зависимости от ультразвукового преобразователя), °С |
Жидкость от минус 40 до +100 |
жидкость: от минус 170 до плюс 6008) газ: от минус 40 до плюс 200 | |||
|
Относительная влажность окружающего воздуха, % |
До 95 | ||||
|
Объем энергонезависимой памяти, количество измерений, не менее |
100000 | ||||
|
Средний срок службы, (лет) |
10 | ||||
|
Средняя наработка на отказ, ч |
63000 | ||||
|
Примечание: 3 - для модели F(G)808; Знак "F" в названии модели означает 4 - для моделей F(G)7907, F(G)709; расходомер для жидкости, "G" - расходомер 5 - для моделей F(G)800, F(G)8027; 1для газа; 76 - для моделей F(G)801, F(G)8127;
| |||||
