Номер по Госреестру СИ: 58229-14
58229-14 Твердомеры Роквелла
(N7Р)
Назначение средства измерений:
Твердомеры Роквелла N7P (далее - твердомеры) предназначены для измерений твердости торцов зубчатых колес по шкалам Роквелла.
Внешний вид.
Твердомеры Роквелла
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 20.08.2019
Номер записи - 148824
ID в реестре СИ - 371224
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Твердомеры Роквелла, Роквелла N7P, Нет модификации, ВДГ-15, N7Р, N7P,
Производитель
Изготовитель - Фирма "EMCO-TEST Prűfmaschinen GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 6
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№250 от 2020.02.07 О продлении срока действия свидетельств об утверждении типа средств измерений 47 позц
№202 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Светотехнические изделия, освещение искусственное" (ТК 332)
№1286 от 2014.08.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Твердомеры Роквелла (N7Р)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "EMCO-TEST Prűfmaschinen GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34148-07 |
Твердомер, EMCO-TEST V5C 300 G3 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
1 год | |
|
36475-07 |
Твердомер, EMCO-TEST VR5C-D Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
1 год | |
|
39831-08 01.01.2014 |
Твердомеры стационарные универсальные, M4 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39831-10 01.08.2015 |
Твердомеры стационарные универсальные, M4 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39832-08 01.01.2014 |
Твердомеры стационарные универсальные, M5 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39833-08 01.01.2014 |
Твердомеры Роквелла и Супер-Роквелла, N3A Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
39833-15 30.03.2020 |
Твердомеры Роквелла, N3A Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
43958-10 |
Твердомер стационарный универсальный, EMCO-TEST M5RP30G3 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
44330-10 01.04.2015 |
Твердомеры Роквелла и Супер-Роквелла, DuraJet Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
44331-10 01.04.2015 |
Твердомеры Виккерса, DuraScan 10, DuraScan 20, DuraScan 50, DuraScan 70, DuraScan 80 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
51056-12 29.08.2017 |
Твердомеры универсальные , DuraVision 20, DuraVision 200, DuraVision 250 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
51057-12 29.08.2017 |
Твердомеры универсальные , DuraVision 30, DuraVision 300, DuraVision 350 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
58229-14 20.08.2019 |
Твердомеры Роквелла, N7Р Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
62096-15 30.10.2021 |
Твердомеры Виккерса, Durascan-10, Durascan-20, Durascan-50, Durascan-70, Durascan-80 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
63406-16 11.03.2021 |
Твердомеры Роквелла и Супер-Роквелла, DuraJet 10 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
66017-16 16.12.2026 |
Твердомеры Виккерса, DURASCAN-10 G5, DURASCAN-20 G5, DURASCAN-50 G5, DURASCAN-70 G5, DURASCAN-80 G5 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
68953-17 23.10.2022 |
Твердомеры универсальные , Duravision-20 G5, Duravision-200 G5, Duravision-250 G5, Duravision-30 G5, Duravision-300 G5, Duravision-350 G5 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
77759-20 03.03.2025 |
Твердомеры Роквелла, N4A, N4B, N4С, N4E Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
81541-21 20.04.2026 |
Твердомеры Роквелла-Бринелля, Durajet 10 G5 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
87609-22 |
Твердомеры Виккерса, DuraScan 50 Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
88155-23 06.02.2028 |
Твердомеры универсальные , Duravision Фирма "EMCO-TEST Prűfmaschinen GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Твердомеры Роквелла (N7Р)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Бурятский ЦСМ» (RA.RU.311275) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "РУСТЕСТ" (RA.RU.314510) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Твердомеры Роквелла (N7Р)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Твердомеры Роквелла ^Р. Руководство по эксплуатации. ^Р - 01 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам Роквелла N7P-
1 ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла»
-
2 Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Поверка
Поверкаосуществляется в соответствии с документом N7₽ - 01 МП «Твердомеры Роквелла N7₽. Методика поверки», утверждённым первым заместителем генерального директора-заместителем по научной работе ФГУП «ВНИИФТРИ» 28.05.2014 г.
Основные средства поверки:
-
- эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (25±5) HRC; (45±5) HRC; (65±10) HRC.
Изготовитель
Фирма «EMCO-TEST Prufmaschinen GmbH», АвстрияАдрес: Brennhoflehen-Kellau 174, A-5431 Kuchl, Austria
Телефон: +43-(6244)-20438
Факс: +43-(6244)-20438-8
E-mail: office@emcotest.com
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)
Юридический адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2
Тел./факс (495) 781-07-85
E-mail: info@melytec.ru
Испытательный центр
Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
E-mail: office@vniiftri.ru.
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного наконечника с последующим отображением результата измерения на циферблатной индикаторе.
Твердомеры представляют собой переносные средства измерений, состоящие из устройства приложения нагрузки и циферблатного индикатора.

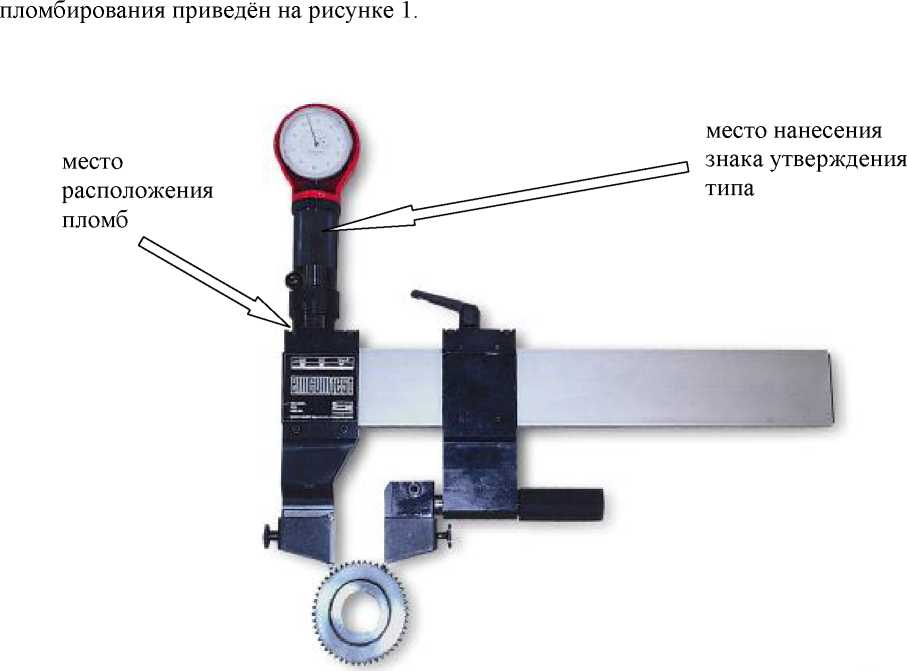

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и
Рисунок 1 - Внешний вид твердомеров
В комплект поставки входят:
-
- твердомер 1 шт.;
-
- дополнительные приспособления 1 комплект;
-
- руководство по эксплуатации ^Р - 01 РЭ 1 экз.;.
-
- методика поверки N7₽ - 01 МП 1 экз.
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Роквелла С: от 20 до 35 HRC............................................................................................................± 2,5;
от 50 до 70 HRC.............................................................................................................± 1,5.
Рабочие условия применения:
-
- температура окружающего воздуха ,оС..........................................................от 10 до 35;
Габаритные размеры, мм, не более:
