Номер по Госреестру СИ: 66017-16
66017-16 Твердомеры Виккерса
(DURASCAN-10 G5, DURASCAN-20 G5, DURASCAN-50 G5, DURASCAN-70 G5, DURASCAN-80 G5)
Назначение средства измерений:
Твердомеры Виккерса Durascan-10 G5, Durascan-20 G5, Durascan-50 G5, Durascan-70 G5, Durascan-80 G5 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и по шкалам Бринелля в соответствии с ГОСТ 9012-59.

Внешний вид.
Твердомеры Виккерса
Рисунок № 1

Внешний вид.
Твердомеры Виккерса
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Durascan-10 G5, Durascan-20 G5 |
Durascan-50 G5, Durascan-70 G5, Durascan-80 G5 | |
Идентификационное наименование ПО |
Ecos workflow compact |
Ecos workflow |
Номер версии (идентификационный номер) ПО |
не ниже v 2.13 |
не ниже v 2.13 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса Durascan-10 G5, Durascan-20 G5, Durascan-50 G5, Durascan-70 G5 , Durascan-80 G5
-
1 ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»
-
2 ГОСТ 9450-76 «Измерение микротвердости вдавливанием алмазных наконечников »
-
3 ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения»
-
4 ГОСТ 9012-59 «Металлы . Метод измерения твёрдости по Бринеллю ».
-
5 ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
-
6 Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу Durascan 10, 20, 50, 70, 80 G5 - 01 МП «Инструкция. Твердомеры Виккерса Durascan-10 G5, Durascan-20 G5, Durascan-50 G5, Durascan-70 G5 , Durascan-80 G5. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 03.10.2016 г.
Основные средства поверки:
-
- эталонные меры микротвёрдости с метрологическими характеристиками по
ГОСТ 8.063-2012 со значениями: (100±25) HV; (200±50) HV; (450±75) HV; (800±50) HV;
-
- эталонные меры твёрдости Виккерса с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV;
-
- эталонные меры твёрдости Бринелля с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «EMCO-TEST Prufmaschinen GmbH», Австрия
Адрес: А-5431, Kuchl, Brennhoflehen-Kellau 174
Тел. + 43 6244 20 438; Факс: + 43 6244 20 438-8
E-mail: office@emcotest.com
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк») Юридический (почтовый) адрес: 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2 ИНН: 7728644821
Тел./факс +7(495) 781-07-85
E-mail: info@melytec.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон: +7(495)526-63-00, факс: +7(495)526-63-00
E-mail: office@vniiftri.ru
Принцип действия твердомеров основан:
на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV);
для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры укомплектованы видеокамерой высокого разрешения, светодиодной подсветкой, автоматической фокусировкой и программным обеспечением (ПО) для автоматического измерения длины диагоналей восстановленного отпечатка.
Твердомер Durascan 10 G5 наиболее простая модель для выполнения одиночных измерений твёрдости. Управление осуществляется через сенсорный экран. Позиционирование осуществляется вручную.
Твердомер Durascan 20 G5 аналогичен Durascan 10 G5 и дополнительно имеет возможность позиционирования по осям X и Y, а также имеет ПО для автоматического измерения твёрдости плоской поверхности образца в нескольких точках по заданному направлению и с заданным шагом.
Твердомер Durascan 50 G5 полностью автоматический, управление осуществляется через персональный компьютер, с моторизированным позиционированием по осям X и Y перед проведением измерения. Твердомер Durascan 70 G5 аналогичен Durascan 50 G5 и дополнительно имеет возможность обзора образца с помощью дополнительной камеры для лучшего позиционирования измерения.
Твердомер Durascan 80 G5 аналогичен Durascan 70 G5, но обладает большим ходом стола по оси X. Является максимальным по функциональным возможностям в этой линии твердомеров.
Твердомеры модификаций Durascan 10 G5, Durascan 20 G5 стандартно комплектуются механической револьверной головкой на 3 позиции, опционально могут быть укомплектованы автоматической моторизованной револьверной головкой на 6 позиций. Твердомеры модификаций Durascan-50 G5, Durascan-70 G5 , Durascan-80 G5 комплектуются автоматической револьверной головкой на 6 позиций.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 и 2.
место нанесения знака утверждения типа

Т""
amcoiiWi
Durascan-10 G5, Durascan-20 G5 Durascan-50 G5, Durascan-70 G5 , Durascan-80 G5

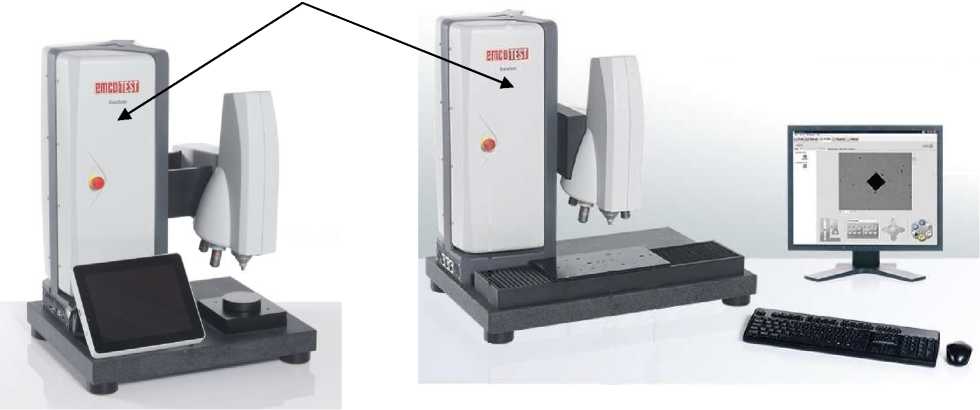

Рисунок 1 - Внешний вид твердомеров

место расположения пломбы изготовителя

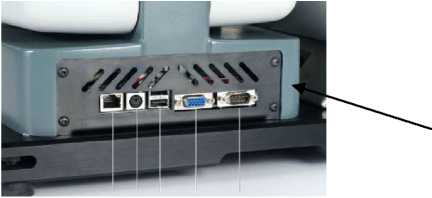

Рисунок 2 - Задняя панель твердомеров
Комплектность твердомеров приведена в таблице 9.
Таблица 6 - Комплектность твердомеров
Наименование |
Количество, шт. |
Примечание |
Твердомер Durascan-10 G5, или Durascan-20 G5, или Durascan-50 G5, или Durascan-70 G5 , или Durascan-80 G5 |
1 |
В соответствии с моделью |
Блок вспомогательных принадлежностей |
1 | |
Руководство по эксплуатации Durascan 10, 20 G5 - 01РЭ или Durascan 50, 70, 80 G5- 01РЭ |
1 |
В соответствии с моделью |
Методика поверки Durascan 10, 20, 50, 70, 80 G5 - 01 МП |
1 |
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
0,00981; 0,0196; 0,049 |
±2,0 |
0,098; 0,245; 0,490; 0,981 |
±1,5 |
1,961; 2,942; 4,903; 9,807, 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
HV 0,001; HV 0,002; HV 0,005 |
от 30 до 200 |
HV 0,01; HV 0,025 |
от 50 до 350 |
HV 0,05 |
от 50 до 450 |
HV 0,1 |
от 50 до 850 |
HV 0,2; HV 0,3 |
от 50 до 1000 |
HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50 |
от 50 до 1500 |
Пределы допускаемых абсолютных погрешностей измерений твёрдости по шкалам Виккерса твердомерами приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров по шкалам Виккерса
Обозначение |
Интервалы измерений твёрдости HV | |||||||||
шкалы |
от 30 |
от |
от |
от |
от |
от |
от |
от |
от |
от |
твёрдости |
до 75 |
75 |
125 |
175 |
225 |
275 |
325 |
375 |
425 |
475 |
до |
до |
до |
до |
до |
до |
до |
до |
до | ||
125 |
175 |
225 |
275 |
325 |
375 |
425 |
475 |
525 | ||
Пределы допускаемой абсолютной погрешности твердомера, | ||||||||||
HV, (±) | ||||||||||
HV0,001 |
9 |
16 |
20 |
30 |
- |
- |
- | |||
HV0,002 |
9 |
16 |
20 |
30 |
- |
- |
- | |||
HV0,005 |
9 |
16 |
30 |
30 |
- |
- |
- | |||
HV0,01 |
5 |
10 |
15 |
20 |
20 |
27 |
35 | |||
HV0,025 |
4 |
10 |
15 |
20 |
20 |
27 |
35 | |||
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 |
- | |
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 | |
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 | |
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 | |
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 | |
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 | |
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 | |
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | |
HV10, HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | |
HV30, HV50 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
Продолжение таблицы 4
Обозначение |
Интервалы измерений твёрдости HV | ||||||||||
шкалы |
от |
от |
от |
от |
от |
от |
от |
от |
от |
от | |
твёрдости |
525 |
575 |
625 |
675 |
725 |
775 |
825 |
875 |
925 |
1075 | |
до |
до |
до |
до |
до |
до |
до |
до |
до |
до | ||
575 |
625 |
675 |
725 |
775 |
825 |
875 |
925 |
1075 |
1500 | ||
Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | |||||||||||
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- | |
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- | |
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- | |
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 | |
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 | |
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 | |
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 | |
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 | |
HV30, HV50 |
11 |
12 |
13 |
14 |
15 |
16 |
19 |
18 |
20 |
26 | |
Примечание: М |
етрологические характеристики действительны для 5 измерений |
Испытательные нагрузки, пределы допустимого отклонения нагрузок и диапазоны измерений твердости по шкалам Бринелля приведены в таблице 5.
Таблица 5 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
Шкала Бринелля |
Нагрузка, Н |
Пределы допустимого отклонения нагрузок, % |
Диапазон измерения твердости, HBW |
HBW 1/10 |
98,07 |
±1,0 |
от 32 до 200 |
HBW 1/30 |
294,2 |
от 95 до 650 | |
HBW 2,5/62,5 |
613 |
от 32 до 218 |
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 6.
Таблица 6 - Метрологические характеристики твердомеров по шкалам Бринелля
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | ||||||
30 ±20 |
75 ±25 |
125 ±25 |
200 ±50 |
300 ±50 |
400 ±50 |
550 ±100 | |
Пределы допускаемой абсолютной погрешности твердомера, HBW, (±) | |||||||
HBW 1/10; HBW 2,5/62,5 |
1,5 |
3,0 |
4,5 |
7,5 |
- |
- |
- |
HBW 1/30 |
- |
3,0 |
4,5 |
7,5 |
10,5 |
13,5 |
19,5 |
Технические характеристики твердомеров приведены в таблице 7.
Таблица 7 - Технические характеристики твердомеров
Наименование характеристики |
Значение характеристики |
Условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность при температуре 25 °С, % |
от +18 до +28 от 40 до 70 |
Наименование характеристики |
Значение характеристики |
Электропитание: | |
- напряжение переменного тока, В |
220 ±22 |
- частота переменного тока, Гц |
50 ±0,5 |
Габаритные размеры и масса твердомеров приведены в таблице 8.
Таблица 8 - Габаритные |
размеры и масса твердомеров | ||
Наименование характеристики |
Значение характеристики для моделей твердомеров | ||
DuraScan 10 G5, DuraScan 20 G5 |
Durascan-50 G5, Durascan-70 G5 |
Durascan-80 G5 | |
Длина, мм, не более |
550 |
550 |
700 |
Ширина, мм, не более |
450 |
450 |
450 |
Высота, мм, не более |
702 |
702 |
702 |
Масса, кг, не более |
70 |
92 |
96 |
