Сведения о средстве измерений: 58400-14 Калибраторы давления

Номер по Госреестру СИ: 58400-14
58400-14 Калибраторы давления
(CA700)

Назначение средства измерений:
Калибраторы давления серии СА700 (далее - калибраторы) предназначены для измерений избыточного давления, напряжения и силы постоянного тока, воспроизведения напряжения и силы постоянного тока.

сертификация программного обеспечения
Внешний вид. Калибраторы давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Калибраторы давления
Рисунок № 1
Внешний вид. Калибраторы давления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Калибраторы давления
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 04.09.2019
Номер записи - 149028
ID в реестре СИ - 371428
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

СА700-Е-03, СА700-Е-01, СА700-E-03, СА700-E-01, CA700-E-03, CA700-E-02, CA700,

Производитель

Изготовитель - Фирма "Yokogawa Meters & Instruments Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 7
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Калибраторы давления (CA700)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
58400-14 Калибраторы давления (CA700)
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
54880-13 Калибраторы давления (Метран-520)
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск)

Все средства измерений Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
32606-06
01.10.2011
Преобразователи температуры измерительные программируемые, TM/TX мод.TM10, TM20, TX10
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
1 год
43562-10
01.04.2015
Магазины электрического сопротивления, 2700
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
1 год
43562-15
18.06.2020
Магазины электрического сопротивления, 2700 мод. 279301, 279303, 278610, 278620
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
1 год
53468-13
14.05.2018
Калибраторы электрических сигналов, СА11Е, СА12Е, СА51, СА71, СА150, СА450
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
1 год
56949-14
28.03.2019
Осциллографы цифровые, DLM4038, DLM4058
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
1 год
58288-14
25.08.2019
Тестеры оптические, AQ1100
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
1 год
58291-14
25.08.2019
Тестеры оптические с ваттметрами и источниками, AQ2170, AQ2180 и AQ4280
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
1 год
58292-14
25.08.2019
Рефлектометры оптические, AQ1200, AQ1205
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
1 год
58400-14
04.09.2019
Калибраторы давления, CA700
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
1 год
60322-15
01.04.2020
Осциллографы-регистраторы со сменными модулями, DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули)
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
60864-15
10.06.2021
Измерители мощности цифровые, WT310, WT332, WT333, WT310HC
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
МП
5 лет
66560-17
03.02.2022
Источники напряжения и силы переменного тока эталонные, 2558A
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
66821-17
27.02.2022
Калибраторы цифровые, СА300
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
66921-17
09.03.2022
Источники напряжения и силы постоянного тока эталонные, 2560A
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
66922-17
09.03.2022
Источники напряжения и силы постоянного тока эталонные, 2553A
Фирма "Yokogawa Meters & Instruments Corporation" (ЯПОНИЯ )
ОТ
МП
1 год

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Калибраторы давления (Метран-520)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • СА700-E-01
  • СА700-E-03
  • 4 0 1 0 1 0 1
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311494)
    РСТ
  • СА700-Е-03
  • СА700-Е-01
  • 2 0 2 0 2 0 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • CA700
  • CA700-E-02
  • CA700-E-03
  • 5 3 2 0 5 3 2
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • СА700-Е-03
  • СА700-Е-01
  • 2 0 2 0 0 0 0

    Стоимость поверки Калибраторы давления (Метран-520)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    4750 7744
    ФБУ НИЦ ПМ-Ростест
    Москва
    11250 7744
    ФБУ Тюменский ЦСМ
    Тюменская область
    7232 7744

    Программное обеспечение

    Для преобразования измеренных аналоговых сигналов в цифровой код и преобразование цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти калибраторов. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

    Метрологические характеристики калибраторов нормированы с учетов влияния на них БПО.

    Идентификационные данные метрологически значимого ПО приведены в таблице 1.

    Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения

    Алгоритм вычисления цифрового идентификатора

    БПО

    СА700

    1.01 и выше

    не

    используется

    не используется


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на калибратор.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений приведены в Руководстве по эксплуатации IM CA700-01RU.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к калибраторам давления серии СА700

    ГОСТ 22261-94 ЕССП. Средства измерений электрических и магнитных величин. Общие технические условия.

    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования.

    ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    - выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

    Поверка

    Поверка осуществляется в соответствии с документом МП 58400-14 «Калибраторы давления серии СА700. Методика поверки», утверждённым ФГУП «ВНИИМС» 08.04.2014.

    Перечень оборудования для поверки: калибратор - вольтметр универсальный В1-28 (Ди = ± (0,003 % U + 0,0003 % Um); Ai = ± (0,006 % I + 0,002 % 1м)), манометр абсолютного давления МПА - 15 (кл.т. 0,01), мановакуумметр грузопоршневой МВП - 2,5 (кл.т. 0,05); манометры грузопоршневые (кл.т. 0,02): МП - 2,5, МП - 6, МП - 60, МП - 600, МП - 2500; автоматизированные задатчики избыточного давления (кл.т. 0,02): Воздух - 1,6, Воздух - 1600, Воздух - 6,3.


    Изготовитель

         «Yokogawa Meters & Instruments Corporation», Япония,
    No.2, 6-1-3 Sakae-cho, Tachikawa-shi, Tokyo 190-8586 Japan YMG-Kofu factory (155 Takamurocho, Kofu-shi, Yamanashi-ken, 4008558, Japan)

    Заявитель

            Общество с ограниченной ответственностью «Иокогава Электрик
    СНГ» (ООО «Иокогава Электрик СНГ»).
    Юридический адрес и почтовый адрес: Россия, г. Москва, Грохольский пер., д.13, строение 2, 129090. Идентификационный номер: 7703152232 Контактные телефоны, факс и адрес электронной почты: Тел.: (495) 737-78-68/71, Факс: (495) 737-78-69.
    e-mail: info@ru.yokogawa.com

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Калибраторы представляют собой портативные электрические приборы с расположенными на передней панели жидкокристаллическим дисплеем с регулируемой подсветкой и клавишами, которые группируются в соответствии с их функциями.

    Калибраторы состоят из трех рабочих секций: измерения давления, измерения и воспроизведения электрических величин. Секции измерения и воспроизведения электрических величин работают независимо друг от друга и гальванически развязаны, что позволяет использовать калибратор для одновременного задания выходного электрического сигнала и измерения входного электрического сигнала.

    В калибраторах в режиме измерений давления используется резонансночастотный принцип преобразования давления в цифровой сигнал. Чувствительный элемент датчика калибратора выполнен на базе монокристалла кремния.

    Наличие встроенного источника питания постоянного тока 24 В позволяет использовать калибраторы в качестве источника питания для внешних датчиков.

    Калибраторы имеют два USB-разъёма, позволяющие дистанционно управлять калибратором с персонального компьютера.

    Калибраторы СА700 представлены моделями СА700-Е-01, СА700-Е-02, СА700-Е-03, которые отличаются диапазонами измерений давления.

    На рисунке 1 приведён общий вид калибраторов, на рисунке 2 приведена схема пломбирования калибраторов.

    Внешний вид. Калибраторы давления (Метран-520), http://oei-analitika.ru

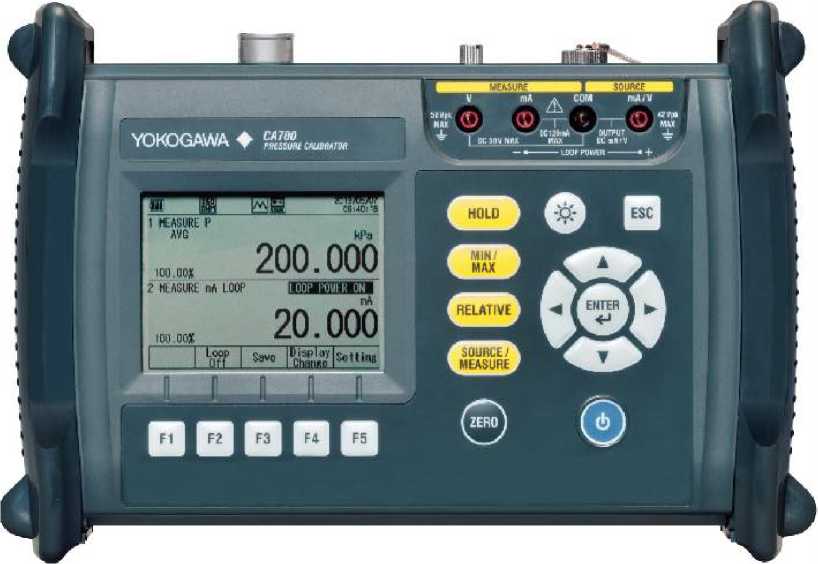

    Рисунок 1 - Общий вид калибраторов СА700

    Внешний вид. Калибраторы давления (Метран-520), http://oei-analitika.ru

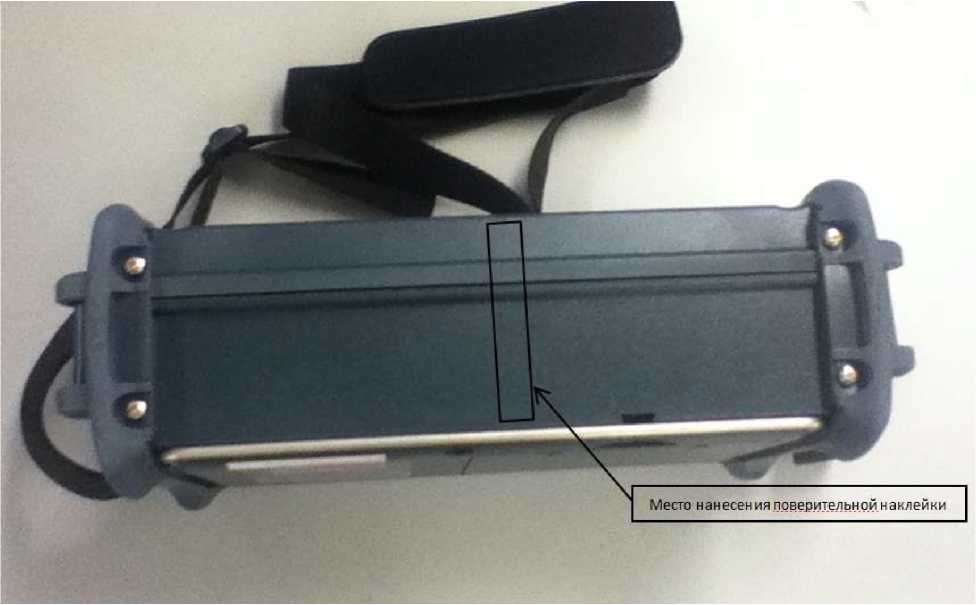

    Рисунок 2 - Схема пломбирования калибраторов СА700


    В комплект поставки калибраторов входят:

    - калибратор ( по заказу),

    - руководство по эксплуатации,

    - методика поверки,

    - комплект ЗИП,

    - дополнительные принадлежности ( по заказу).


    Основные метрологические и технические характеристики калибраторов указаны в таблицах 2, 3

    Таблица 2 - основные метрологические характеристики калибраторов в режиме

    измерений избыточного давления

    Модель

    CA700-E-01

    CA700-E-02

    CA700-E-03

    Диапазон измерений

    от минус 80 до 200 кПа

    от минус 80 до 1000 кПа

    от минус 80 до 3500 кПа

    Верхнее значение диапазона отображения на дисплее

    240 кПа

    1200 кПа

    4200 кПа

    Разрешение

    0,001 кПа

    0,01 кПа

    0,01 кПа

    Пределы допускаемой основной погрешности

    от 20 до 200 кПа: ± (0,01% от показания + 0,010 кПа);

    от 0 до 20 кПа: ± 0,012 кПа;

    от минус 80 до 0 кПа: ± (0,2 % от показания + 0,090 кПа)

    от 0 до 1000 кПа: ± (0,01 % от показания + 0,08 кПа);

    от минус 80 до 0 кПа: ± (0,2 % от показания + 0,09 кПа)

    от 0 до 3500 кПа: ± (0,01 % от показания + 0,30 кПа);

    от минус 80 до 0 кПа: ± (0,2 % от показания + 0,09 кПа)

    Время отклика

    Не более 2,5 с

    Доп. давление на входе

    от 2,7 кПа абс. до

    500 кПа избыт.

    от 2,7 кПа абс. до 3000 кПа избыт.

    от 2,7 кПа абс. до 4500 кПа избыт.

    Внутренний объем жидкости сенсора давления

    6 см3

    Пределы допускаемой дополнительной погрешности от изменений температуры окружающей среды в пределах рабочих условий применения

    ± (0,001% от показания + 0,001% от полной шкалы)/ °C

    Влияние

    позиционирования

    Дрейф нулевой точки ± 0,3 кПа

    Измеряемая среда

    Газ и жидкость (некоррозионные, негорючие, взрывобезопасные и нетоксичные среды)

    Температура измеряемой среды

    от минус 10 до 50 °C

    Сенсор давления

    Сенсор с кремниевым резонатором

    Элемент сенсора давления

    Мембрана

    Окончание таблицы 2

    Модель

    CA700-E-01

    CA700-E-02

    CA700-E-03

    Единицы измерения давления

    кПа и др. единицы (Па, ГПа, МПа, мбар, бар, ат, мм рт. ст., гс/см2, кгс/см2)

    Входной порт

    Rc 1/4 или 1/4 NPT внутренная резьба (на выбор)

    Материалы конструкции

    Мембрана: Hastelloy C276, входной порт: SUS316

    Таблица 3 - Основные метрологические характеристики калибраторов в режиме

    измерений/воспроизведений силы и напряжения постоянного тока

    Функция

    Условный диапазон

    Диапазон измерения / воспроизведения

    Разрешающая способность

    Пределы допускаемой основной погрешности Досн

    Воспроизведение напряжения постоянного тока

    5 В

    (0 ... 5)В

    0,1 мВ

    ± (0,015 % Х + 0,5 мВ)

    Воспроизведение силы постоянного тока

    20 мА

    (0 ... 20) мА

    1 мкА

    ± (0,015 % Х + 3 мкА)

    Измерение напряжения постоянного тока

    5 В

    (0 . ± 5) В

    0,1 мВ

    ± (0,015 % Х + 0,5 мВ)

    50 В

    (0 ... ± 50) В

    1 мВ

    ± (0,015 % Х + 5 мВ)

    Измерение силы постоянного тока

    20 мА

    (0 . ± 20) мА

    1 мкА

    ± (0,015 % Х + 3 мкА)

    100 мА

    (0 ... ± 100) мА

    10 мкА

    ± (0,015 % Х + 30 мкА)

    Примечания к таблице 3

    • 1 Х - значение измеряемой/воспроизводимой величины силы или напряжения постоянного тока;

    • 2  Пределы допускаемой дополнительной погрешности от воздействия температуры окружающей среды - ± Досн на каждые 10 °С изменения температуры окружающей среды в диапазоне от минус 10 до 20 °С и от 26 до 50 °С.

    Рабочие условия применения:

    -температура окружающей среды от минус 10 до плюс 50 °С (нормальная температура (23 ± 3) °С);

    -относительная влажность воздуха от 20 до 80 %;

    - напряжение питания - 9 В постоянного тока (шесть элементов питания типа AA). Габаритные размеры - 264*188*96 мм.

    Масса- 2 кг.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
