Номер по Госреестру СИ: 66560-17
66560-17 Источники напряжения и силы переменного тока эталонные
(2558A)
Назначение средства измерений:
Источники напряжения и силы переменного тока эталонные 2558A (далее - источники) предназначены для воспроизведения эталонных значений напряжения и силы переменного тока.
Внешний вид.

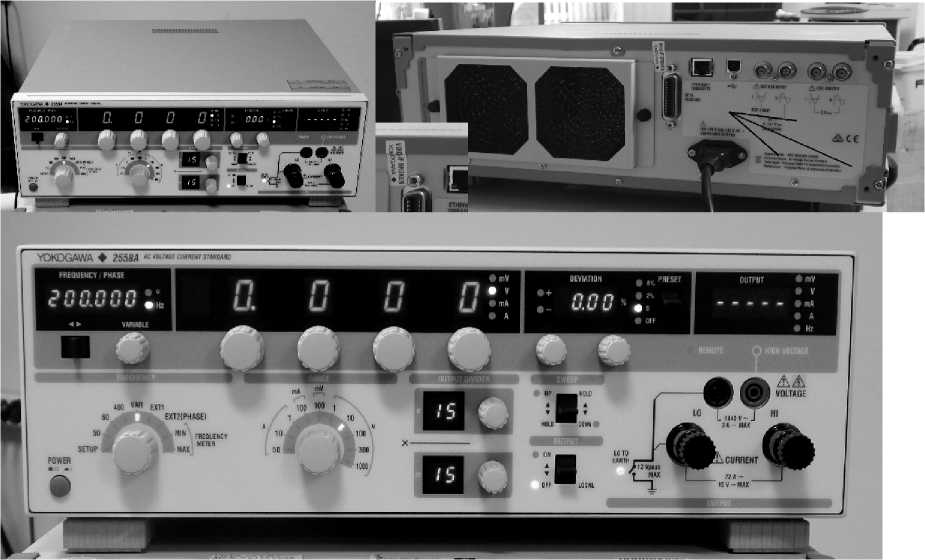

Источники напряжения и силы переменного тока эталонные
Рисунок № 1
Общие сведения
Дата публикации - 13.10.2022
Срок свидетельства - 03.02.2022
Номер записи - 158027
ID в реестре СИ - 380427
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, 2558А, 2558A,
Производитель
Изготовитель - Фирма "Yokogawa Meters & Instruments Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
