Номер по Госреестру СИ: 58447-14
58447-14 Приборы регистрирующие
(Versadac™, E+PLC400™)

Назначение средства измерений:
Приборы регистрирующие Versadac™, E+PLC400™ (далее - приборы) предназначены для измерений и измерительных преобразований силы и напряжения постоянного тока, сигналов от термопар (ТП) и термопреобразователей сопротивления (ТС), сопротивления резистивных датчиков; преобразования их в аналоговые сигналы стандартных диапазонов, приема и обработки дискретных сигналов; они также обеспечивают обработку аналоговой и дискретной информации о состоянии технологического процесса в соответствии с заданными алгоритмами с целью формирования управляющих и регулирующих воздействий на технологический объект и контроля его работы.

Аналитический паспорт типа средства измерений

58447-14 — Приборы регистрирующие

Versadac™, E+PLC400™

Фирма "Eurotherm Ltd." СОЕДИНЕННОЕ КОРОЛЕВСТВО МПИ: 3 года Действует
0
организаций
0
владельцев
3
версий
0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
67%
Полнота данных
карточка, рынок, документы и связи
11
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден

Автоматические аналитические выводы

  • В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
  • Интегральная полнота карточки и связанных аналитических данных оценивается в 67%.

Документы и быстрые переходы

Описание типа ФГИС «Аршин» 009lab.ru
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

Цифровой ресурс Ростеста

SOFT.Rostest — программные и цифровые решения

Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки

РСК DCC Portal — цифровые сертификаты калибровки

Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Калибровка · DCC · реестрrsk.rostest.ru

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

ВладелецКатегорияКоличество СИКоличество поверокПоверок на одно СИ

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUIDНомер типаНачало версииОкончание версииСостояние
34620563-73f2-29a9-c41d-ddebf43ef79b58447-142022-01-19актуальная
932706d2-2bff-3124-f991-0e14e0f9f3c458447-142022-01-182022-01-19архивная
1e7712c1-1c93-d1d2-3af6-bc7cdbb14dbe58447-142020-05-072022-01-18архивная
IT-решения для метрологии

MetrologyNet — автоматизация метрологических процессов

Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс

ФГИС «Аршин» — Федеральный информационный фонд

Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Росстандарт · официальный порталfgis.gost.ru

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран
Возраст парка
В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…

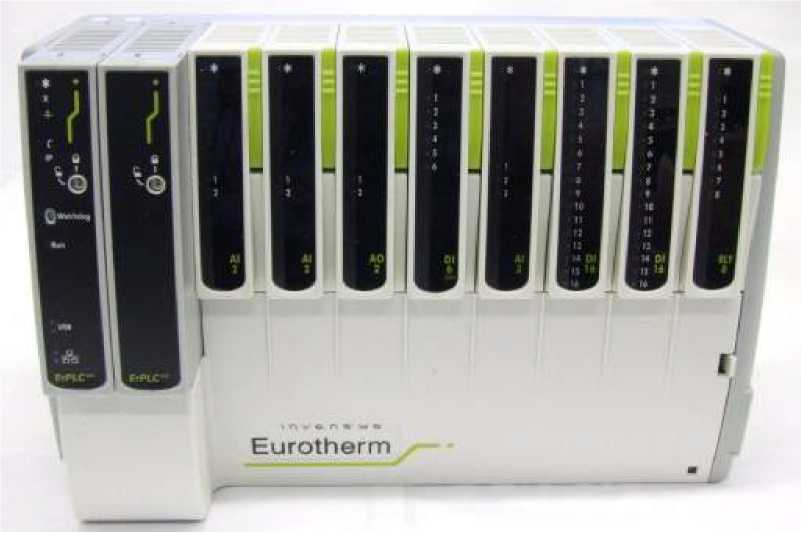

Внешний вид. Приборы регистрирующие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы регистрирующие
Рисунок № 1
Внешний вид. Приборы регистрирующие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы регистрирующие
Рисунок № 2

Общие сведения

Дата публикации - 19.01.2022
Срок свидетельства - 15.09.2019
Номер записи - 149080
ID в реестре СИ - 371480
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Eurotherm Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Приборы регистрирующие (Versadac™, E+PLC400™)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
58447-14 Приборы регистрирующие (Versadac™, E+PLC400™)
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
67592-17 Контроллеры промышленные многофункциональные (SmartNexus)
Общество с ограниченной ответственностью "СервисСофт" (ООО "СервисСофт") (РОССИЯ г. Тула)

Все средства измерений Фирма "Eurotherm Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
42665-17
05.04.2022
Регистраторы безбумажные графические, 6000
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
49230-12
12.03.2017
Преобразователи частоты измерительные, G478-0001
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
58447-14
15.09.2019
Приборы регистрирующие, Versadac™, E+PLC400™
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
3 года
58700-14
07.10.2019
Комплексы измерительно-вычислительные и управляющие, Foxboro PAC
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
3 года
58864-14
24.10.2019
Контроллеры , Piccolo™
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
3 года
58997-14
12.11.2019
Приборы регистрирующие, Nanodac™, E+PLC100™
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
3 года
59779-15
06.02.2020
Контроллеры , EPack™
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
3 года
67822-17
19.06.2022
Контроллеры программируемые с измерительными каналами, 2000, 3000
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
67916-17
19.06.2022
Преобразователи частоты измерительные, G478-0001
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года
42666-18
20.08.2024
Контроллеры программируемые с измерительными каналами, Mini8
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года
72198-18
24.08.2024
Контроллеры мощности, EPower
Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
3 года

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 300 руб. или по подписке

Кто поверяет Приборы регистрирующие (Versadac™, E+PLC400™)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Приборы регистрирующие (Versadac™, E+PLC400™)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение приборов можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей приборов в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).

Метрологические характеристики измерительных модулей приборов, указанные в таблице 2, нормированы с учетом ВПО.

Внешнее программное обеспечение, не влияющее на метрологические характеристики, идентификационные данные которого описаны в таблице 1, содержит широкий спектр инструментальных средств для работы с приборами. Оно позволяет выполнять:

  • - конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);

  • - конфигурирование систем промышленной связи;

  • - программирование логических задач приборов на языках функциональных блок-схем (FBD), схем многоступенчатой логики (LD), структурированного текста (ST) и причинно-следственных матриц (CEMPLE);

  • - тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;

  • - установку парольной защиты от несанкционированного доступа.

Программное обеспечение не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Номер версии ПО прибора

Цифровой идентификатор ПО

Алгоритм вычисления цифрового идентификатора

Прикладная программа для разработки и загрузки пользовательских программ и выполнения технического обслуживания и диагностики

iTools

V5 и выше

Не используется

Не используется

CODESYS

V3 и выше

Не используется

Не используется

Лист № 4

Всего листов 7

SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на корпус приборов методом наклейки и на титульные листы руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений указаны в документе «Приборы регистрирующие Versadac™ Руководство по эксплуатации», «Приборы регистрирующие E+PLC400TM . Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к приборам регистрирующим Versadac™, E+PLC400™

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Техническая документация фирмы-изготовителя.

Поверка

Поверка осуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» с изменением № 1, утвержденным ФГУП «ВНИИМС» 28.11.2011 г.

Перечень основного оборудования для поверки: -универсальный калибратор Н4-7: пределы допускаемой основной погрешности воспроизведения силы постоянного тока - ± (0,004 % I + 0,0004 % In), воспроизведения напряжения постоянного тока - ± (0,002 % U + 0,00015 % Un);

-мультиметр Fluke 8845А: пределы допускаемой основной погрешности измерения силы постоянного тока: ± (0,05% I +0,02% In);

-магазин сопротивлений Р4831, 0 - 10 кОм, кл. т.0,02.


Изготовитель


Eurotherm Ltd., Великобритания
Faraday Close, Durrington, Worthing, West Sussex, BN13 3PL, United Kingdom. http://www.eurotherm.co.uk/

Заявитель

ООО "Инвенсис Проусесс Системс"
Адрес: 123022, г. Москва, Звенигородское шоссе, д.18/20, корпус 1,
тел. (495) 663-77-73, ф. (495) 663-77-74 www.invensys.com
Лист № 7 Всего листов 7

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»),
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru

Принцип действия приборов основан на аналого-цифровом преобразовании измеряемой величины, а также цифро-аналоговом преобразовании, осуществляемыми функциональными модулями приборов.

Приборы относятся к проектно-компонуемым устройствам и представляют собой модульные структуры, состоящие из: модулей источников питания, модулей связи, модулей управления (IOC), модулей ввода-вывода аналоговых (до 16 шт.) и дискретных сигналов, которые устанавливаются на объединительную панель. Объединительная панель крепится на DIN-рейку. Все данные о результатах измерений и других параметрах технологического процесса записываются и сохраняются на карту памяти. Каждый модуль оснащён светодиодными индикаторами состояния. В автоматическом режиме осуществляется проверка работоспособности, самотестирование и инициализация.

Прибор может быть подключен к сети Ethernet и поддерживает функции Вебсервера для оперативного дистанционного контроля состояния, FTP-сервера для обмена файлами и E-mail-клиента для передачи информационных сообщений. Кроме того, он может осуществлять обмен данными по сетевому протоколу Modbus.

В состав приборов входят модули аналогового ввода/вывода следующих типов:

AI2 - 2-канальный модуль аналогового ввода сигналов силы и напряжения постоянного тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления;

AI3 - 3-канальный модуль аналогового ввода сигналов силы постоянного тока;

AI4 - 4-канальный модуль аналогового ввода сигналов силы и напряжения постоянного тока, в том числе сигналов от термопар;

AO2 - 2-канальный модуль аналогового вывода сигналов силы и напряжения постоянного тока.

Общий вид приборов VersadacTM   представлен на рисунке 1, приборов

E+PLC400TM - на рисунке 2.

Внешний вид. Приборы регистрирующие (Versadac™, E+PLC400™), http://oei-analitika.ru

Рисунок 1 - Общий вид приборов Versadac™

Внешний вид. Приборы регистрирующие (Versadac™, E+PLC400™), http://oei-analitika.ru

Рисунок 2 - Общий вид приборов E+PLC400™

Лист № 3 Всего листов 7

В комплект поставки входят:

-прибор

- руководство по эксплуатации.


Метрологические характеристики приборов VersadacTM, E+PLC400 приведены в таблице 2.

Таблица 2 - Основные метрологические характеристики модулей

Сигналы

Пределы допускаемой основной погрешности

Допускаемый относительный температурный коэффициент

Примечания

личество каналов

на входе

на выходе

AI2, 2 канала

от -150 до 150 мВ Сигналы от ТП:

B, E, J, K, L, N, R, S, T

16 бит

± (0,1 % от измеренного значения +

10 мкВ);

Погрешность канала компенсации t х.с. ± 1 °С в диапазоне от

-10 до +70 ° С

± 40 млн-1/°С

Rвх>

100 МОм

от 0 до 1,8 В

16 бит

± (0,1 % от измеренного значения + 20 мкВ)

± 40 млн-1/°С

Re\>

100 МОм

от -10,3 до 10,3 В

16 бит

± (0,1 % от измеренного значения + 2 мВ)

± 40 млн-1/°С

Re\

303 кОм

от -25 до 25 мА

16 бит

± (0,1 % от измеренного значения + 2 мкА)

± 50 млн-1/°С

RH=5 Ом

от 0 до 640 Ом

16 бит

± (0,1 % от измеренного значения + 0,05 Ом)

± 30 млн-1/°С

2-\, 3-\ или 4-\ проводная с\ема подключения

от 0 до 7 кОм

16 бит

± (0,1 % от измеренного значения + 0,1 Ом)

± 30 млн-1/°С

2-\, 3-\ или 4-\ проводная с\ема подключения

от 100 Ом до

7 кОм

16 бит

± (0,1 % от измеренного значения + 0,1 Ом)

± 20 млн-1/°С

-

Лист № 5

Всего листов 7

Окончание таблицы 2

Сигналы

Пределы допускаемой основной погрешности

Допускаемый относительный температурный коэффициент

Примечания

личество каналов

на входе

на выходе

AI3, 3 канала

от -28 до 28 мА

16 бит

± (0,1 % от измеренного значения +

1 мкА)

± 50 млн-1/°С

-

AI4, 4 канала

от -150 до 150 мВ Сигналы от ТП:

B, E, J, K, L, N, R, S, T

16 бит

± (0,1 % от измеренного значения +

10 мкВ);

Погрешность канала компенсации t х.с. ± 1 °С в диапазоне от

-10 до +70 °С

± 40 млн-1/°С

Rвх>

20 МОм

от -25 до 25 мА

16 бит

± (0,1 % от измеренного значения + 2 мкА)

± 50 млн-1/°С

R=5 Ом

АО2, 2 канала

14 бит

от -0,1 до 20,5 мА

± (0,1 % от измеренного значения +

1 мкА)

± 100 млн-1/°С

Rn<500 Ом

14 бит

от -0,1 до 10,1 В;

от -0,3 до 10,3 В

± (0,1 % от измеренного значения + 0,5 мВ)

± 100 млн-1/°С

R-550 Ом

Rн>

1500 Ом

Рабочие условия применения:

- температура окружающей среды от 0 до 55 ° С ;

- относительная влажность от 5 до 95 % без конденсации влаги;

- напряжение питания (24 ± 20 %) В постоянного тока Температура хранения от минус 25 до 85 °С.

Потребляемая мощность, не более 82 Вт.

Габаритные размеры, мм:

- высота 180;

- глубина от 132 до 135;

- ширина от 61,25 до 477 (в зависимости от числа модулей, входящих в состав прибора).

Масса, кг: от 0,2 до 5,3 (в зависимости от числа модулей, входящих в состав прибора).

Лист № 6 Всего листов 7

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
