Номер по Госреестру СИ: 59779-15
59779-15 Контроллеры
(EPack™)
Назначение средства измерений:
Контроллеры EPack™ (далее - контроллеры) предназначены для измерений силы и напряжения постоянного и переменного тока, частоты сети, для измерений и регулирования активной мощности.
Внешний вид.
Контроллеры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.02.2020
Номер записи - 150587
ID в реестре СИ - 372987
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Eurotherm Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№148 от 2015.02.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Контроллеры (EPack™)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Eurotherm Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
42665-17 05.04.2022 |
Регистраторы безбумажные графические, 6000 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
49230-12 12.03.2017 |
Преобразователи частоты измерительные, G478-0001 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
58447-14 15.09.2019 |
Приборы регистрирующие, Versadac™, E+PLC400™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58700-14 07.10.2019 |
Комплексы измерительно-вычислительные и управляющие, Foxboro PAC Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58864-14 24.10.2019 |
Контроллеры , Piccolo™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58997-14 12.11.2019 |
Приборы регистрирующие, Nanodac™, E+PLC100™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
59779-15 06.02.2020 |
Контроллеры , EPack™ Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
|
67822-17 19.06.2022 |
Контроллеры программируемые с измерительными каналами, 2000, 3000 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
67916-17 19.06.2022 |
Преобразователи частоты измерительные, G478-0001 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
42666-18 20.08.2024 |
Контроллеры программируемые с измерительными каналами, Mini8 Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
72198-18 24.08.2024 |
Контроллеры мощности, EPower Фирма "Eurotherm Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
3 года |
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Контроллеры (EPack™)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Контроллеры (EPack™)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение контроллеров можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Метрологические характеристики контроллеров, указанные в таблице 2, нормированы с учетом ВПО.
Внешнее программное обеспечение, идентификационные данные которого приведены в таблице 1, содержит широкий спектр инструментальных средств для работы с контроллерами. Оно позволяет выполнять: конфигурирование и настройку параметров контроллеров.
Программное обеспечение не даёт доступ к внутренним программным микрокодам и не позволяет вносить изменения в ВПО.Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iTools |
|
Номер версии (идентификационный номер ПО) |
V5 и выше |
|
Цифровой идентификатор ПО |
- |
Лист № 3
Всего листов 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений указаны в документе «Контроллеры EPackTM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам EPackTM
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
Лист № 5
Всего листов 5
Поверка
Поверкаосуществляется в соответствии с документом МП 59779-15 «Контроллеры EPackTM. Методика поверки», утвержденным ФГУП «ВНИИМС » 16.05.2014 г.
Перечень основного оборудования для поверки:
- калибратор -вольтметр универсальный В1-28 (Госреестр № 10759-86): воспроизведение напряжения постоянного тока Ди= ±(0,003%U+0,0003%UM); воспроизведение силы постоянного тока Д1= ±(0,006%I+0,002%IM));
- измеритель мощности - анализатор электроэнергии PZ4000 (Госреестр № 52592-13): измерение напряжения переменного тока Ди= ±(140’3^и+0,7540’3/им), измерение силы переменного тока Д1 =±(1-10’3-I +0,75-10’3-1м), измерение активной мощности ДР = ±(1-10’3<P +3,7540"4<Рм), измерение частоты Др = ±(1-10’3-f + 1 ед.мл.р).
Изготовитель
Eurotherm Ltd., Великобритания Faraday Close, Durrington, Worthing, West Sussex, BN13 3PL, United Kingdom. http://www.eurotherm.co.uk/
Заявитель
ООО "Инвенсис Проусесс Системс", г. Москва
Адрес: 123022, г. Москва, Звенигородское шоссе, д.18/20, корпус 1, тел. (495) 663-77-73, ф. (495) 663-77-74 www.invensys.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы » (ФГУП «ВНИИМС»), Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Контроллер содержит тиристорную схему, осуществляющую регулирование электрической энергии, процессор, аналого-цифровые преобразователи. В соответствии с программой и измерительной информацией, поступающей на входы контроллера, вырабатываются сигналы управления включением тиристоров. После включения тиристоров они остаются в проводящем состоянии (электрическая энергия поступает на объект) в течение интервала времени Тоткр. По истечении интервала Тоткр тиристоры переходят в закрытое состояние (электрическая энергия не поступает на объект), в котором остаются в течение интервала времени Тзакр. Сумма этих двух интервалов времени определяет период модуляции Т. Электрические параметры на нагрузке измеряются как средние за период модуляции Т. Погрешность измерения этих параметров зависит от значения периода модуляции, который может устанавливаться программно.
Контроллер выполнен в корпусе, предназначенном для монтажа в шкаф с вентиляционным охлаждением. На корпусе расположены разъёмы для подключения напряжения питания, нагрузки, два цифровых входа, один аналоговый вход, одно переключающее реле, управляемое программным обеспечением, два разъёма RJ45 Ethernet для связи с управляющим персональным компьютером или другими устройствами.
Интерфейс оператора состоит из TFT-дисплея и четырёх кнопок для управления и настройки.
Контроллер имеет две модификации, отличающиеся диапазонами измерений тока нагрузки, габаритными размерами и массой.
Общий вид контроллеров EPackTM представлен на рисунке 1.

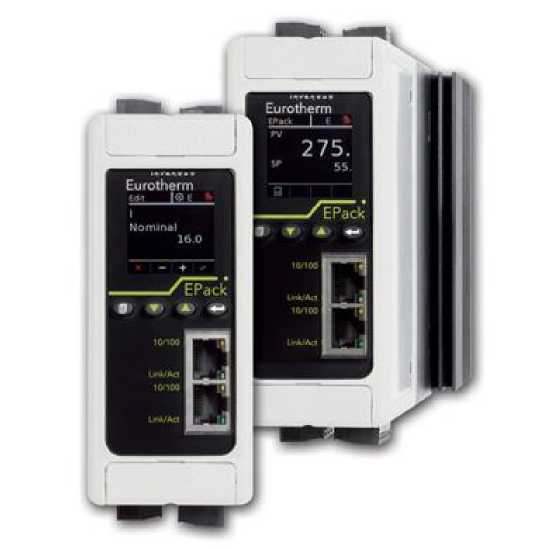

Рисунок 1 - Общий вид контроллеров
