Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, вызванного весом груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал. Результат взвешивания выводится на жидкокристаллический дисплей весов.

Конструктивно весы представляют собой два модуля, соединенных системой обмена данных - взвешивающий модуль и модуль терминала, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение грузоприемной платформы.

Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

• -  устройством установки по уровню (Т.2.7.1);

• -  устройствами установки нуля (Т.2.7.2):

• -  полуавтоматическим устройством установки нуля (Т.2.7.2.2);

• -  автоматическим устройством установки нуля (Т.2.7.2.3);

• -  устройством первоначальной установки нуля (Т.2.7.2.4);

• -  устройством слежения за нулем (может быть отключено) (Т.2.7.3);

• -  устройствами тарирования (Т.2.7.4):

• -  устройством уравновешивания тары (Т.2.7.4.1);

• -  устройством взвешивания тары (Т.2.7.4.2);

• -  устройством предварительного задания массы тары (Т.2.7.5);

• -  цифровым показывающим устройством с отличающимся делением (Т.2.5.4).

Дополнительно взвешивающий модуль оснащен следующими функциями:

• -  устройством автоматической юстировки «isoCAL»   (при изменении

температуры окружающего воздуха или по времени) (4.1.2.5);

• -  устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню модуля терминала) (4.1.2.5).

Взвешивающие модули выпускаются в разных модификациях, отличающихся метрологическими и техническими характеристиками 36201S-0CE-D0, 36201P-0CE -D0, 20201S-0CE -D0, 70200S-0CE -D0, 36200S-0CE -D0.

Модули терминала выпускаются в разных модификациях, отличающихся способом управления, исполнением дисплея, количеством режимов работы, не связанных со взвешиванием (прикладные программы меню модуля терминала):

Весы могут оснащаться интерфейсами передачи данных: USB, RS 232С, Ethernet для автоматического протоколирования в соответствии со стандартами ISO/GLP, и устройством для карт памяти SD для хранения протоколов измерений.

Идентификационные маркировки и защитные пломбы

Идентификационные маркировки и защитные пломбы наносятся на каждый модуль. Схемы нанесения маркировок и пломб на модули терминала представлены на рисунках 1а-1в.

Вид спереди

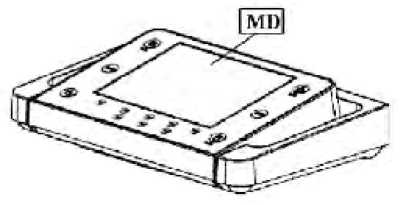

Рис. 1а - Модуль терминала MSE

Вид спереди

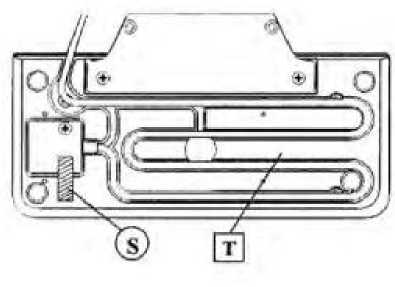

Вид снизу

!--------------------------

/Л

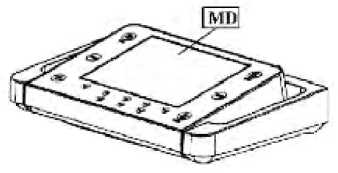

Рис. 1б - Модуль терминала MSU

Вид спереди

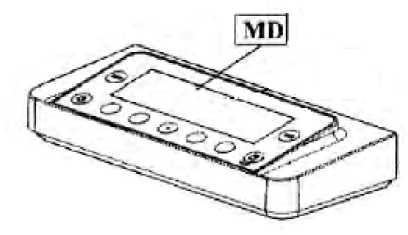

Рис. 1 в - Модуль терминала MS А

Вид снизу

На рисунках 1а-1в использованы следующие обозначения: MD| -метрологические характеристики: Min, Max, e и d. Т - обозначение модели модуля терминала ~S~| - защитная пломба

Схемы нанесения маркировок и пломб на взвешивающие модули представлены на

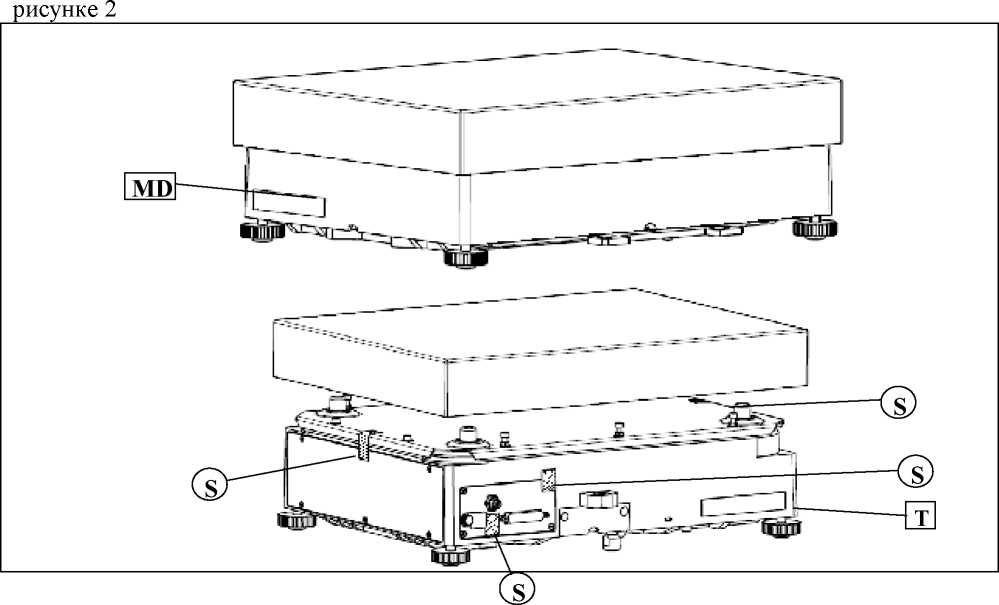

Рис. 2 - Взвешивающий модуль

На рисунке 2 использованы следующие обозначения:

MD - наклейка с метрологическими характеристиками Min, Max, e, и d, например:

Sartorki» Lab kwavnwa* GmbH a Ca. KO Goaomgm Germany

T - наклейка с обозначением модели весов, например:

MSU3E211S-OCE-DO иммя Ц| HIM 111

|~S~| - защитная пломба

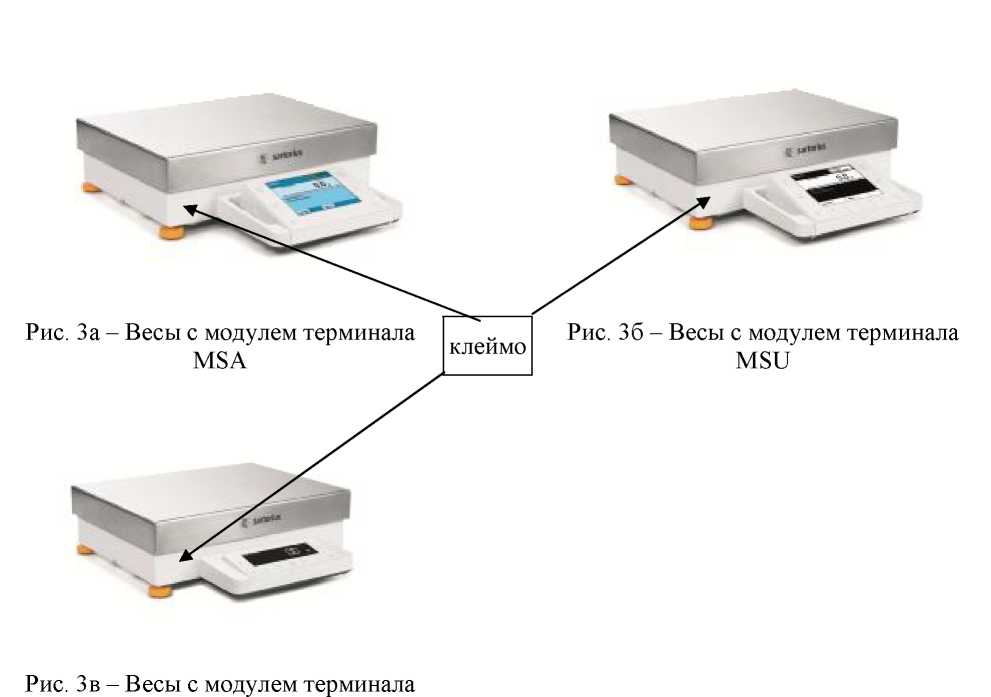

Обозначение модели весов складывается из позиций: X1 X2, где

X1 - модификация модуля терминала (MSA, MSU, MSE)

X2 - модификация взвешивающего модуля (36201S-0CE-D0, 36201P-0CE-D0, 20201S-0CE-D0, 70200S-0CE-D0, 36200S-0CE-D0)

Например, весы MSU70202S-0CE-D0, в комплекте: взвешивающий модуль 70202S-0CE-D0, модуль терминала MSU с чёрно-белым графическим дисплеем высокого разрешения и управлением клавишами.

Таблица 2
