Номер по Госреестру СИ: 70739-18
70739-18 Весы специальные для поверки и калибровки объемных дозаторов
(MPS)
Назначение средства измерений:
Весы специальные для поверки и калибровки объемных дозаторов MPS (далее - весы) предназначены для измерений массы при статическом взвешивании в процессе проведения поверки (калибровки) СИ объема гравиметрическим методом.

Внешний вид.
Весы специальные для поверки и калибровки объемных дозаторов
Рисунок № 1

Внешний вид.
Весы специальные для поверки и калибровки объемных дозаторов
Рисунок № 2

Внешний вид.
Весы специальные для поверки и калибровки объемных дозаторов
Рисунок № 3
Программное обеспечение
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО высвечиваются при обращении к одноименному подпункту меню весов.
Программное обеспечение имеет взвешивающий модуль (основные функции -передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для | |
модуля терминала |
взвешивающего модуля | |
Идентификационное наименование ПО |
MSA |
- |
Номер версии (идентификационный номер) ПО |
не ниже 01-60-00 |
не ниже 00-55-00 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации.
Лист № 5
Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам специальным для поверки и калибровки объемных дозаторов MPSПриказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Техническая документация фирмы «Sartorius Lab Instruments GmbH & Co. KG», Германия.
Изготовитель
Фирма «Sartorius Lab Instruments GmbH & Co. KG », ГерманияАдрес: Otto-Brenner-StraBe 20, 37079 Goettingen, Germany
Телефон: +49.551.308.0, факс +49.551.308.3289
Web-сайт: www.sartorius.de
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39
Web-сайт: http://www.uniim.ru
Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, возникающего под действием силы тяжести взвешиваемого груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал изменяющийся пропорционально массе груза. При гравиметрическом методе масса объёма жидкости определяется из значения, полученного со взвешивающего устройства с учётом аэродинамической подъёмной силы и через плотность жидкости пересчитывается в объём.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала.
Результат взвешивания выводится на модуль терминала, оснащенный сенсорным цветным экраном (TFT - дисплеем). Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами:
-
- электронным устройством установки по уровню;
-
- устройствами установки нуля:
-
- полуавтоматическим устройством установки нуля;
-
- автоматическим устройством установки нуля;
-
- устройством первоначальной установки нуля;
-
- устройством слежения за нулем (может быть отключено);
-
- устройствами тарирования:
-
- устройством уравновешивания тары;
-
- совмещённым устройством установки нуля и уравновешивания тары.
Дополнительно весы оснащены следующими функциями:
-
- устройством автоматической юстировки «iso-CAL»;
-
- устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню);
-
- устройством контроля влажности воздуха внутри ветрозащитной витрины;
-
- выносным устройством контроля температуры, влажности воздуха, атмосферного давления (опционально).
Весы полностью отвечают требованиям Методической инструкции DKD-R 8-1 «Калибровка поршневых пипеток-дозаторов с воздушной подушкой», разработанной Национальным метрологическим институтом Германии PTB.
Весы отвечают требованиям, предъявляемым к эталонам и средствам измерений, заимствованным из других поверочных схем, в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07 февраля 2018 г. № 256.
Весы оснащены стационарной автоматизированной ветрозащитной витриной, оборудованной:
-
- интеллектуальной системой освещения, изменяющей цвет подсветки в зависимости от готовности весов к работе;
-
- датчиком движения, автоматически открывающим витрину;
-
- устройством улавливания паров, препятствующего быстрому испарению жидкости.
Весы оснащаются интерфейсами RS232C, USB, Ethernet, картой памяти SD для передачи данных и автоматического протоколирования в соответствии со стандартами ISO/GLP.
Весы имеют несколько режимов работы (прикладных программ), не связанных со взвешиванием:
-
- климат-контроль (Clima Control);
-
- переключение единиц измерения;
-
- индивидуальное обозначение;
-
- определение плотности;
-
- статистика.
Весы выпускаются в следующих модификациях MPS2.7S, MPS6.6S, MPS105S, которые отличаются метрологическими характеристиками.
Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение нанесения знака поверки представлены на рисунке 2.

Рисунок 1 - Общий вид весов MPS2.7S, MPS6.6S, MPS105S

П
Вид сзади

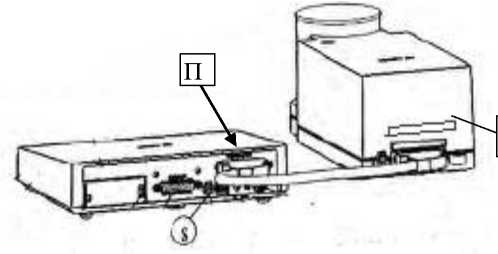

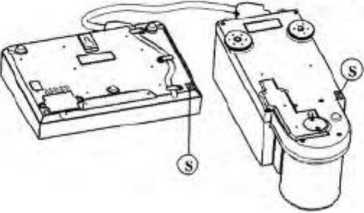

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Вид снизу
На рисунке 1 стрелкой обозначено место нанесения знака поверки в виде наклейки.
На рисунке 2 использованы следующие обозначения:
П - место нанесения знака поверки
S | - защитная пломба
К] - наклейка с обозначением модели весов и заводского номера:
Sartorius Lab Instrument* GmbH & Co. KG, 37070 Goettingen, Germany
MPS6.6S Г r A tffr.N18585
J* US
15Vdc, 7W (max.)
Таблица 4 - комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы специальные для поверки и калибровки объемных дозаторов MPS |
MPS2.7S, MPS6.6S, MPS105S | |
Руководство по эксплуатации |
98648-022-24 |
1 экз. |
Руководство по монтажу |
98648-022-16 |
1 экз. |
*Внешний климатический модуль |
YMC20MC-DAkkS |
1 шт. |
*Отсасывающий насос |
YCP05 |
1 шт. |
*Стол весовой антивибрационный |
YWT03 |
1 шт. |
*позиции поставляются по дополнительному заказу
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
MPS2.7S |
MPS6.6S |
MPS105S | |
Максимальная нагрузка Мах, г |
2,1 |
6,1 |
101 |
Минимальная нагрузка, Min, мг |
0,1 |
1 |
1 |
Действительная цена деления d, мг |
0,0001 |
0,001 |
0,01 |
Пределы допускаемой абсолютной погрешности, мг, в диапазонах взвешивания: от Min до 50 мг включ. |
± 0,003 |
± 0,007 |
± 0,17 |
св 50 мг до 500 мг включ. |
± 0,005 |
± 0,01 |
± 0,17 |
св.500 мг до Max включ. |
± 0,01 |
± 0,05 |
± 0,2 |
Предел допускаемого среднего квадратического |
0,00025 |
0,001 |
0,015 |
отклонения результата измерений, мг, не более |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
MPS2.7S |
MPS6.6S |
MPS105S | |
Параметры электрического питания: |
25 | ||
- напряжение переменного тока, В |
220 -120 | ||
- частота переменного тока, Гц |
50/60 | ||
Потребляемая мощность, Вт, не более |
7 | ||
Диаметр сосуда для дозирования, мм |
7,5 |
13 |
57 |
Габаритные размеры весового модуля, мм, не более | |||
- длина |
120 | ||
- ширина |
340 | ||
- высота |
140 | ||
Габаритные размеры модуля терминала, мм, не более | |||
- длина |
240 | ||
- ширина |
358 | ||
- высота |
88 | ||
Масса, кг, не более | |||
- весового модуля |
5 | ||
- модуля терминала |
4 | ||
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от +10 до +30 | ||
- относительная влажность, % |
от 40 до 70 |
