Сведения о средстве измерений: 59298-14 Весы неавтоматического действия

Номер по Госреестру СИ: 59298-14
59298-14 Весы неавтоматического действия
(iS50)

Назначение средства измерений:
Весы неавтоматического действия iS50 (далее - весы) предназначены для определения массы различных грузов.

сертификация программного обеспечения

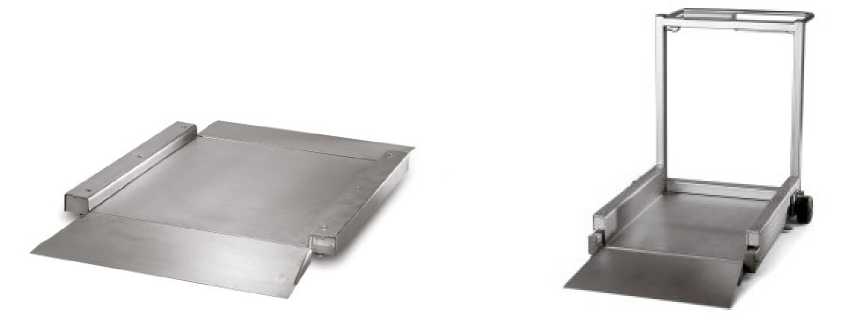

Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 1

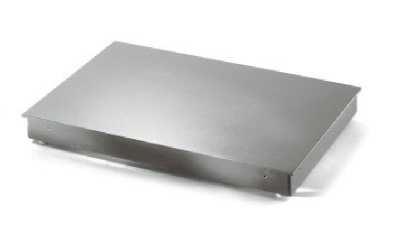

Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 2

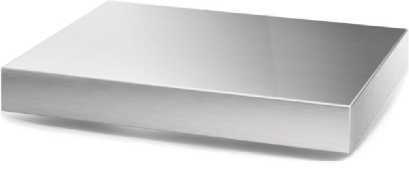

Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 3

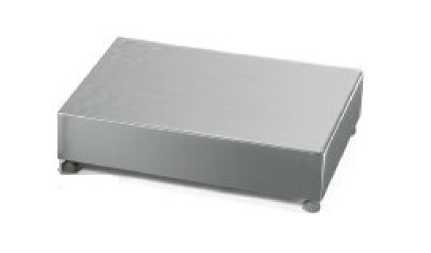

Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 4
Внешний вид.
Весы неавтоматического действия
Рисунок № 4

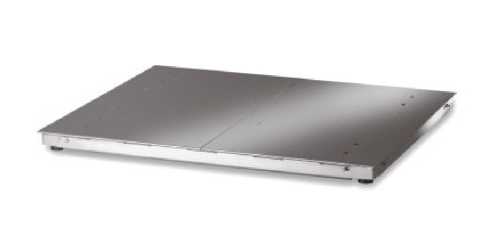

Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 5
Внешний вид.
Весы неавтоматического действия
Рисунок № 5
Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 6
Внешний вид.
Весы неавтоматического действия
Рисунок № 6
Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 7
Внешний вид.
Весы неавтоматического действия
Рисунок № 7
Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 8
Внешний вид.
Весы неавтоматического действия
Рисунок № 8
Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 9
Внешний вид.
Весы неавтоматического действия
Рисунок № 9

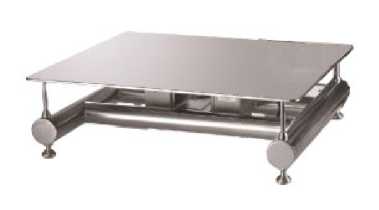

Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 10
Внешний вид.
Весы неавтоматического действия
Рисунок № 10

Общие сведения

Дата публикации -
Срок свидетельства - 14.10.2029
Номер записи -
ID в реестре СИ - 372432
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

iS50 iL Professional 2000F/MP, iS50 iL Professional 150F/HY, iS50 iL Precision 300F/SP, iS50 iL Economy 2000F/MP, iS50 Econome 300 F/SP,, iS50 Econome 300 F/SP, iS50 Econome 2000 F/MP,, iS50 Econome 2000 F/MP, iS50 600, iS50, iS150iLSPM/CP, iL Special 750E/MP, iL Special 1000OMP, iL Professional 2000F/MP, IL Professional 150SPM/SP, iL Professional 150SMP/SP, IL Economy 300F/SP Type 2, Economy 300 F/SP,, BIZERBA 150/352,

Производитель

Изготовитель - "Bizerba SE & Co. KG"
Страна - РОССИЯ
Населенный пункт - Германия; Фирма "Bizerba GmbH & Co. KG", Германия (срок свидетельства: 08.12.2019 г.)
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - IS_7 СИ отечественного производства, аналогичных импортным

В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.

В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.

Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.

Бесплатный

Статистика

Кол-во поверок - 115
Выдано извещений - 0
Кол-во периодических поверок - 77
Кол-во средств измерений - 37
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№954 от 2022.04.13 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)

№1942 от 2014.12.08 Об утверждении типов средств измерений (ГР 59296-14 - 31726-14)

№1137 от 2017.05.31 О переоформлении свидетельства об утверждении типа средства измерений № 57241 "Весы неавтоматического действия iS50"

№2681 от 2017.12.04 О внесении изменений в описание типа на весы неавтоматического действия iS50

№2419 от 2019.10.14 О продлении срока действия свидетельств об утверждении типа средств измерений

№1439 от 2024.06.17 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (22)

Наличие аналогов СИ: Весы неавтоматического действия (iS50)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
59298-14 Весы неавтоматического действия (iS50)
"Bizerba SE & Co. KG" (РОССИЯ Германия; Фирма "Bizerba GmbH & Co. KG", Германия (срок свидетельства: 08.12.2019 г.))		 21440-11 Весы платформенные электронные (ВП)
ЗАО "Весоизмерительная компания "Тензо-М" (РОССИЯ пос.Красково)

Все средства измерений ЗАО "Весоизмерительная компания "Тензо-М"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
59298-14
14.10.2029
 Весы неавтоматического действия, iS50
"Bizerba SE & Co. KG" (РОССИЯ Германия; Фирма "Bizerba GmbH & Co. KG", Германия (срок свидетельства: 08.12.2019 г.)) 		ОТ
МП 		1 год
61807-15
19.08.2030
 Весы неавтоматического действия с печатанием этикеток, GLP-W, GLP-WI,GLM-E Automac
"Bizerba SE & Co. KG" (РОССИЯ Германия; Фирма "Bizerba GmbH & Co. KG", Германия (срок свидетельства: 08.12.2019 г.)) 		ОТ
МП 		1 год
Отчет - RB_1 Справочник географических объектов

"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.

Бесплатный

Кто поверяет Весы платформенные электронные (ВП)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
(RA.RU.311406)		 РСТ
  • iS50 600
    		•  2 0 2 0 2 0 2
    ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
    (RA.RU.311219)    		 РСТ
  • iS50 Econome 300 F/SP,
  • iS50 Econome 2000 F/MP,
  • АD
  • iS50 Econome 2000 F/MP
  • iS50 Econome 300 F/SP
  • Economy 300 F/SP,
    		•  13 3 0 13 0 13 0 13
    ФБУ «Ростест-Москва»
    (RA.RU.311320)    		 РСТ
  • нет данных
    		•  5 0 0 0 0 0 0
    ФБУ "ТАМБОВСКИЙ ЦСМ"
    (RA.RU.311407)    		 РСТ
  • IL Economy 300F/SP Type 2
  • IL Professional 150SPM/SP
    		•  3 0 3 0 3 0 3
    ООО"ВЕСПРОФ"
    (RA.RU.311922)
  • iS50
    		•  15 15 0 0 15 15 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • Модификация iL Professional 2000F/MP
  • iS50
  • iS50 iL Special 1000O/MP
  • iS50 iL Professional 2000F/MP
  • iS50 iS50 iL Special 1000O/MP
  • iS50 iL Economy 2000F/MP
    		•  11 0 11 0 8 0 8
    ООО"ВЕСПРОФ"
    (RA.RU.311922)
  		• 2 0 0 0 0 0 0
    ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
    (RA.RU.311219)    		 РСТ
  		• 3 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311265)    		 РСТ
  • iS50
  • iS50, iL Professional 150SMP/SP
    		•  6 0 0 0 0 0 0
    ООО "МАСТ сервис"
    (RA.RU.311377)
  • iS50
    		•  5 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)    		 РСТ
  • iL Professional 150SMP/SP
  • iS50
  • iL Special 750E/MP
  • iL Special 1000OMP
  • iL Professional 2000F/MP
    		•  21 0 21 0 21 0 21
    ООО "СТАНДАРТ"
    (RA.RU.312647)
  • iS50 iL Professional 350F/HY
  • iS50 iL Professional 4000F/MP
  • iS50 iL Professional 150F/HY
    		•  15 5 0 15 0 15 0 15
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)    		 РСТ
  • iS50iL Professional 150SPM/SP
  • iS50iLProfessional 50SMP/SP
  • iS150iLSPM/CP
    		•  6 0 6 0 3 0 3
    ООО "СОЛО-КЛАССИКА"
    (RA.RU.311426)
  • iS70 iL Professional 150SMP/SP
    		•  1 1 0 0 0 0 0
    ФБУ "АЛТАЙСКИЙ ЦСМ"
    (RA.RU.311486)    		 РСТ
  • BIZERBA 150/352
    		•  4 0 4 0 4 0 4
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • iS50 iL Special 1000O/MP
  • iS50 iL Professional 2000F/MP
  • iS50 iL Precision 300F/SP
    		•  3 1 1 2 0 2 0 2

    Стоимость поверки Весы платформенные электронные (ВП)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва     		2330 1825
    ФБУ НИЦ ПМ-Ростест
    Москва     		3060 1825
    ФБУ Кузбасский ЦСМ
    Кемеровская область     		988 1825
    ФБУ Красноярский ЦСМ
    Красноярский край     		1286 1825
    ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан
    Республика Башкортостан     		1271 1825

    Программное обеспечение

    Программное обеспечение (далее — ПО) весов является встроенным, хранится в ПЗУ весов состоит из метрологически значимой и метрологически незначимой части (операционной системы). ПО весов разделено на ПО устройств обработки данных и ПО цифрового устройства управления.

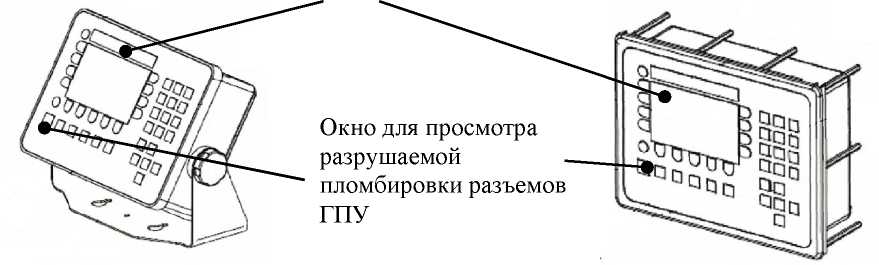

    Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:

    • - невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования производителя без изменения его идентификационных данных;

    • - используется разграничение прав доступа к режимам работы весов (взвешивание, настройка, юстировка) с помощью пароля;

    • - при изменении метрологически значимых параметров формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти весов.

    Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014.

    Идентификационные данные ПО (номер версии и цифровой идентификатор ПО), а также журнал событий, доступны для просмотра после нажатия и удержания в течение двух секунд клавиши «i» (Info). При этом на экран выводится меню «Bootlog scale», а в бегущей строке ниже, последовательно выводится информация об идентификационных данных ПО. Цифровой идентификатор ПО — число, рассчитываемое по контрольным цифрам метрологически значимой части программного обеспечения по внутреннему алгоритму.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 — Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    —

    Номер версии (идентификационный номер) ПО

    ECn.01.xx; ECn.02.xx; ECn.03.xx;

    ECn.04.xx; ECn.05.xx; ECn.06.xx;

    ECn.07.xx; ECn.08.xx; ECn.09.xx;

    ECn.10.xx; ECn.11.xx; ECn.12.xx; ecn.01.xx; ecn.02.xx; ecn.03.xx; ecn.04.xx; ecn.05.xx; ecn.06.xx; ecn.07.xx; ecn.08.xx; ecn.09.xx; ecn.10.xx; ecn.11.xx; ecn.12.xx; emn.01.xx; emn.02.xx;

    emn.03.xx; emn.04.xx; emn.05.xx

    Цифровой идентификатор ПО

    —

    Другие идентификационные данные, если имеются

    —

    Примечание: «хх» - изменяемый индекс номера версии ПО, не оказывающий влияния на метрологические параметры весов


    Знак утверждения типа

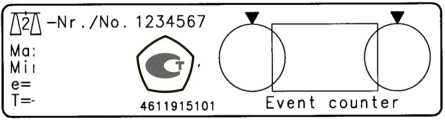

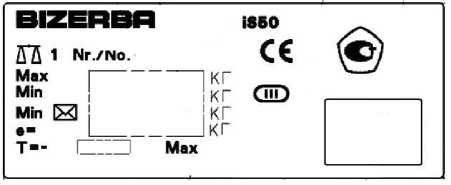

    Знак утверждения типа

    наносится на эксплуатационную документацию и маркировочные таблички, расположенные на корпусе прибора и ГПУ весов.


    Сведения о методиках измерений

    Сведения о методиках (методах измерений):

    приведены в:

    • - п. 4.8 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификации: iS50 iL Professional 800F/MP, iS50 iL Professional 2000F/MP, iS50 iL Professional 4000F/MP, iS50 iL Professional 6000F/MP, iS50 iL Professional 7500F/MP, iS50 iL Professional 20000F/MP. Руководство по эксплуатации»;

    • - п. 4.11 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификации iS50 iL Special 4000D/MP, iS50 iL Special 2000FF/MP. Руководство по эксплуатации»;

    • - п. 4.4 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификация iS50 iL Special 3000U/MP. Руководство по эксплуатации»;

    • - п. 4.7 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификации iS50 iL Economy 2000 F/MP, iS50 iL Economy 4000F/MP. Руководство по эксплуатации»;

    • - п. 1.8 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификации iS50 iL Special 1000O/MP, iS50 iL Special 1000OR/MP. Руководство по эксплуатации»;

    • - п. 4.5 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификация iS50 iL Special 750E/MP. Руководство по эксплуатации»;

    • - п. 4.3 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификация iS50 iL Special 750М/MP. Руководство по эксплуатации»;

    • - п. 1.5 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификация iS50 iL Special 400O/SP. Руководство по эксплуатации»;

    • - п. 4.5 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификация iS50 iL Economy 300F/SP. Руководство по эксплуатации»;

    • - п. 4.4 «Функционирование весов» документ «Весы неавтоматического действия iS50. Модификации iS50 iL Professional 50SPM/SP, iS50 iL Professional 150SPM/SP. Руководство по эксплуатации»;

    • - п. 2.6 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификации iS50 iL Special 150T/SP, iS50 iL Special 150H/SP. Руководство по эксплуатации»;

    • - п. 4.4 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификации iS50 iL Professional 20F/HY, iS50 iL Professional 150F/HY, iS50 iL Professional 350F/HY, iS50 iL Professional 750F/HY. Руководство по эксплуатации»;

    • - п. 4.4 «Функционирование весов» документ «Весы неавтоматического действия iS50. Модификация iS50 iL Precision 65 F/SP. Руководство по эксплуатации»;

    • - п. 3.6 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификация iS50 iL Precision 65 F/EMK. Руководство по эксплуатации»;

    • - п. 4.4 «Функционирование весов» документа «Весы неавтоматического действия iS50. Модификация iS50 iL Precision 300F/SP. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия iS50

    ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

    Приказ Росстандарта от 29 декабря 2018 года № 2818 «Об утверждении государственной поверочной схемы для средств измерения массы».

    Техническая документация «Bizerba SE & Co. KG», Германия.

    Изготовитель

    «Bizerba SE & Co. KG», Германия
    Адрес: Wilhelm-Kraut-Strasse. 65, 72336 Balingen, Germany
    Телефон (факс): +49 7433 12-2453
    Адрес в Интернет: www.bizerba.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, 46
    Тел./факс: (495) 437-55-77/ 437-56-66.
    Адрес в Интернет: www.vniims.ru
    Адрес электронной почты: office@vniims.ru

    Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается, и измеренное значение массы выводится на дисплей. При оснащении весов интерфейсами связи измеренные значения передаются на периферийные электронные устройства.

    Весы состоят из весоизмерительного прибора iS50 (далее — прибор) и от одного до трех грузоприемных устройств (далее — ГПУ), соединенных сигнальным кабелем. Весоизмерительный прибор может быть закреплен непосредственно на ГПУ или на стойке, или располагаться отдельно от ГПУ в удобном для оператора месте.

    Прибор iS50 содержит заключенные в одном корпусе электронные устройства: устройства обработки данных, предназначенные для аналого-цифрового преобразования выходных сигналов весоизмерительных датчиков, дальнейшей обработки данных и выдачи результатов взвешивания в цифровой форме через цифровой интерфейс, и цифровое устройство, имеющее клавиатуру оператора, дисплей для отображения результата взвешивания, а также цифровые интерфейсы связи с периферийными устройствами, например, печатающими устройствами.

    ГПУ представляет собой механическую конструкцию для принятия нагрузки и может быть выполнено в различных исполнениях.

    Конструктивные исполнения ГПУ весов среднего класса точности c четырьмя тензорезисторными весоизмерительными датчиками:

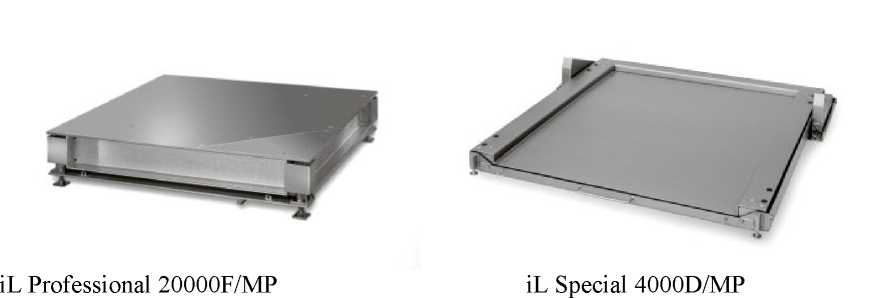

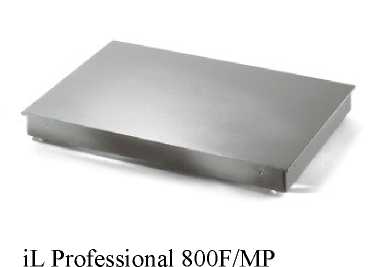

    • - iL Professional 800F/MP, iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP, iL Professional 20000F/MP: платформы для стационарной напольной установки или в приямок, изготавливаются из нержавеющей стали;

    • - iL Special 4000D/MP: низкопрофильные платформы для напольной установки из нержавеющей стали;

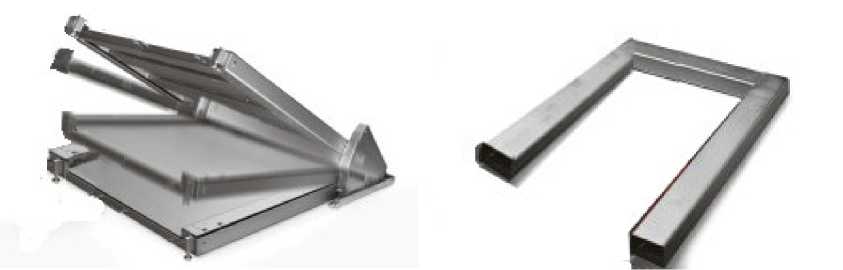

    • - iL Special 2000FF/MP: откидывающиеся низкопрофильные платформы для напольной установки из нержавеющей стали;

    • - iL Special 3000U/MP: П-образная платформа из нержавеющей стали для взвешивания грузов на палетах;

    • - iL Economy 2000F/MP, iS50 iL Economy 4000F/MP: платформы для напольной установки или в приямок, изготавливаемые из нержавеющей стали;

    Конструктивные исполнения ГПУ весов среднего класса точности c двумя тензорезисторными весоизмерительными датчиками:

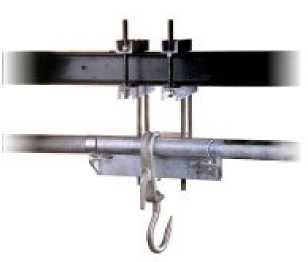

    • - iL Special 1000O/MP, iS50 iL Special 1000OR/MP: подвесные ГПУ, выполненные в виде балки для размещения взвешиваемого груза на неподвижном крюке, или на крюке с роликовым механизмом перемещения;

    • - iL Special 750E/MP: низкопрофильная платформа для стационарной напольной установки (с пандусами) или в приямок;

    • - iL Special 750M/MP низкопрофильная мобильная платформа для напольной установки (с пандусами).

    Конструктивные исполнения ГПУ весов среднего класса точности c одним тензорезисторным весоизмерительным датчиком:

    • - iL Special 400O/SP: подвесные ГПУ, выполненные в виде балки для размещения взвешиваемого груза на неподвижном крюке.

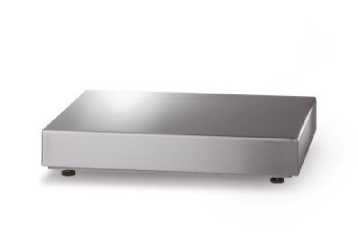

    • - iL Economy 300F/SP: платформы для стационарной напольной установки или в приямок, изготавливаемые из нержавеющей стали;

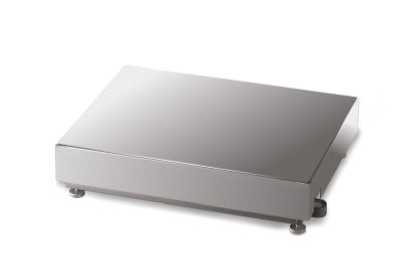

    • - iL Professional 50SPM/SP, iL Professional 150SPM/SP: платформы для напольной установки из нержавеющей стали, с датчиком, заключенным в герметичный кожух;

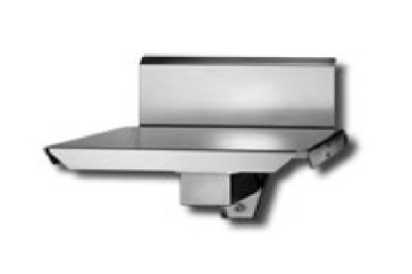

    • - iL Special 150T/SP: ГПУ для закрепления на стене со складывающейся платформой из нержавеющей стали;

    • - iL Special 150H/SP: ГПУ для закрепления на стене с нескладывающейся платформой из нержавеющей стали и крюком для размещения взвешиваемого груза;

    Конструктивные исполнения ГПУ весов среднего класса точности c системой рычагов, передающих нагрузку от платформы весов весоизмерительному датчику:

    • - iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY, iL Professional 750F/HY: платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером;

    Конструктивные исполнения ГПУ весов высокого класса точности:

    • - iL Precision 65F/SP: платформы для напольной установки из конструкционной коррозионностойкой стали;

    • - iL Precision 35F/EMK: платформы для напольной установки из конструкционной коррозионностойкой стали со встроенным грузом для юстировки;

    -iL Precision 300F/SP: платформы для напольной установки из конструкционной оцинкованной или нержавеющей стали.

    Цифровой индекс в обозначениях исполнений ГПУ указывает на величину максимальной нагрузки. Каждое конструктивное исполнение имеет модификации, отличающиеся максимальными нагрузками и соответствующими метрологическими характеристиками.

    Общий вид весов представлен на рисунках 1 - 4.

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru
    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru
    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP

    Рисунок 2 — Общий вид исполнений ГПУ

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru
    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    iL Special 2000FF/MP

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    iL Economy 2000F/MP

    iL Economy 4000F/MP

    iL Special 3000U/MP

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    iL Special 1000OMP, iL Special 1000OR/MP,

    iL Special 400O/SP

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    iL Special 750E/MP

    iL Special 750M/MP

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    iL Economy 300F/SP

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    iL Professional 50SPM/SP, iL Professional 150SPM/SP

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    iL Special 150T/SP

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY, iL Professional 750F/HY

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    iL Precision 65F/SP, iL Precision 35F/EMK

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    iL Precision 300F/SP

    Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

    • - устройство первоначальной установки на нуль (T.2.7.2.4);

    • - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

    • - устройство слежения за нулем (T.2.7.3);

    • - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

    • - устройство взвешивания тары (T.2.7.4.2);

    • - устройство предварительного задания значения массы тары (Т.2.7.5);

    • - устройство переключения показаний брутто-нетто (T.5.2.1);

    • - устройство выбора единиц измерений (2.1);

    • - показывающее устройство с расширением — только для класса точности III (Т.2.6);

    • - запоминающие устройства (4.4.6);

    • - показывающее устройство с отличающимся делением шкалы — только для класса точности II (Т.2.5.4);

    • - устройство установки по уровню (Т.2.7.1);

    • - устройство обнаружения промахов (5.2);

    • - устройство переключения грузоприемных устройств (Т.2.7.8).

    Весы имеют режимы работы в качестве однодиапазонных или многоинтервальных весов.

    Модификации весов имеют обозначения вида iS50 X, где X — обозначение одного из конструктивных исполнений ГПУ.

    Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары, указываются на маркировочной табличке весов. Значения Max (Maxi) Min (Mini), e (ei) отображаются также на дисплее весов. Примеры маркировочных табличек приведены на рисунке 5

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    маркировочная табличка прибора

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    маркировочная табличка ГПУ

    Рисунок 5 — Примеры маркировочных табличек

    Заводской (серийный) номер наносится посредством лазерной печати на маркировочную табличку в виде буквенно-цифрового обозначения, состоящего из арабских цифр и/или букв латинского алфавита.

    Знак поверки наносится на свидетельство о поверке (в соответствии с действующим законодательством).

    Пломбировке от несанкционированного доступа подвергаются разъемы для подсоединения сигнальных кабелей весоизмерительных датчиков. Схема пломбировки представлена на рисунках 6 и 7.

    Маркировочная табличка

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

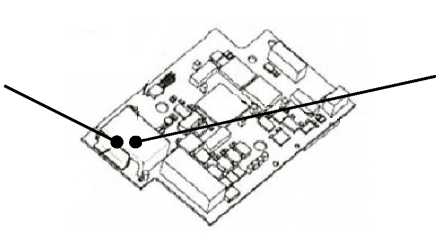

    Рисунок 6 — Схема пломбировки от несанкционированного доступа

    Разрушаемая наклейка

    Внешний вид. Весы платформенные электронные (ВП), http://oei-analitika.ru

    защитный кожух

    разъемов

    Печатная плата

    Рисунок 7 — Схема пломбировки от несанкционированного доступа


    Таблица 7 —

    Наименование

    Обозначение

    Количество

    Весы

    —

    1 шт.

    Руководство по эксплуатации на весы

    —

    1 экз.

    Руководство по эксплуатации на весоизмерительный прибор

    —

    1 экз.


    Значения максимальных нагрузок, числа и величины поверочных интервалов весов указаны в таблицах 2 - 5.

    Таблица 2 — Метрологические характеристики

    Наименование характеристики

    Значение

    Класс точности по ГОСТ OIML R 76-1—2011

    II, III (см. таблицы 3 - 5)

    Диапазон уравновешивания тары (максимальное значение массы тары)

    100 % Мах

    Диапазон предварительного задания значения массы тары:

    • - однодиапазонные весы

    • - многоинтервальные весы

    100 % Мах

    100 % Мах1

    Таблица 3 — Однодиапазонные весы. Класс точности III

    Модификация весов

    Максимальная нагрузка, Max, кг

    Поверочный интервал e, действительная цена деления (шкалы) d, e=d, кг

    Число поверочных интервалов,

    n

    iS50 iL Economy 300F/SP, iS50 iL Professional 50SPM/SP

    3

    0,001

    3000

    iS50 iL Professional 20F/HY

    6

    0,001

    6000

    iS50 iL Economy 300F/SP, iS50 iL Professional 50SPM/SP, iS50 iL Professional 20F/HY

    6

    0,002

    3000

    iS50 iL Professional 20F/HY

    12

    0,002

    6000

    Модификация весов

    Максимальная нагрузка, Max, кг

    Поверочный интервал e, действительная цена деления (шкалы) d, e=d, кг

    Число поверочных интервалов, n

    iS50 iL Economy 300F/SP, iS50 iL Professional 50SPM/SP, iS50 iL Professional 20F/HY, iS50 iL Professional 150F/HY

    15

    0,005

    3000

    iS50 iL Professional 150F/HY, iS50 iL Professional 350F/HY

    30

    0,005

    6000

    iS50 iL Professional 800F/MP, iS50 iL Economy 300F/SP, iS50 iL Professional 50SPM/SP, iS50 iL Professional 150F/HY, iS50 iL Professional 350F/HY

    30

    0,01

    3000

    iS50 iL Professional 150F/HY, iS50 iL Professional 350F/HY, iS50 iL Professional 750F/HY

    60

    0,01

    6000

    iS50 iL Professional 800F/MP,

    iS50 iL Economy 300F/SP, iS50 iL Professional 50SPM/SP, iS50 iL Special 150T/SP, iS50 iL Special 150H/SP, iS50 iL Professional 150F/HY, iS50 iL Professional 350F/HY, iS50 iL Professional 750F/HY

    60

    0,02

    3000

    iS50 iL Professional 800F/MP, iS50 iL Professional 150F/HY, iS50 iL Professional 350F/HY, iS50 iL Professional 750F/HY

    120

    0,02

    6000

    iS50 iL Professional 800F/MP, iS50 iL Special 750E/MP, iS50 iL Special 750M/MP, iS50 iL Special 400O/SP, iS50 iL Economy 300F/SP, iS50 iL Professional 50SPM/SP, iS50 iL Special 150T/SP, iS50 iL Special 150H/SP, iS50 iL Professional 150F/HY, iS50 iL Professional 350F/HY, iS50 iL Professional 750F/HY

    150

    0,05

    3000

    iS50 iL Professional 800F/MP, iS50 iL Professional 350F/HY, iS50 iL Professional 750F/HY

    300

    0,05

    6000

    Модификация весов

    Максимальная нагрузка, Max, кг

    Поверочный интервал e, действительная цена деления (шкалы) d, e=d, кг

    Число поверочных интервалов, n

    iS50 iL Professional 800F/MP, iS50 iL Professional 2000F/MP, iS50 iL Professional 4000F/MP, iS50 iL Special 4000D/MP, iS50 iL Economy 2000F/MP iS50 iL Special 1000O/MP, iS50 iL Special 1000OR/MP, iS50 iL Special 750E/MP, iS50 iL Special 750M/MP, iS50 iL Special 400O/SP, iS50 iL Economy 300F/SP, iS50 iL Professional 350F/HY, iS50 iL Professional 750F/HY

    300

    0,1

    3000

    iS50 iL Professional 750F/HY

    500

    0,1

    5000

    iS50 iL Professional 750F/HY

    500

    0,2

    2500

    iS50 iL Professional 800F/MP, iS50 iL Professional 2000F/MP, iS50 iL Special 4000D/MP, iS50 iL Special 3000U/MP, iS50 iL Professional 750F/H

    600

    0,1

    6000

    iS50 iL Professional 800F/MP, iS50 iL Professional 2000F/MP, iS50 iL Professional 4000F/MP, iS50 iL Special 4000D/MP, iS50 iL Special 3000U/MP, iS50 iL Special 2000FF/MP, iS50 iL Economy 2000F/MP, iS50 iL Special 1000O/MP, iS50 iL Special 1000OR/MP, iS50 iL Special 750E/MP, iS50 iL Special 750M/MP, iS50 iL Professional 750F/HY

    600

    0,2

    3000

    iS50 iL Special 1000O/MP, iS50 iL Special 1000OR/MP

    1000

    0,5

    2000

    iS50 iL Professional 2000F/MP, iS50 iL Professional 4000F/MP, iS50 iL Special 4000D/MP, iS50 iL Special 3000U/MP

    1200

    0,2

    6000

    iS50 iL Special 4000D/MP, iS50 iL Special 2000FF/MP

    1400

    0,5

    2800

    iS50 iL Special 1000OR/MP

    150

    0,05

    3000

    Модификация весов

    Максимальная нагрузка, Max, кг

    Поверочный интервал e, действительная цена деления (шкалы) d, e=d, кг

    Число поверочных интервалов, n

    iS50 iL Professional 2000F/MP, iS50 iL Professional 6000F/MP, iS50 iL Economy 4000F/MP, iS50 iL Professional 4000F/MP, iS50 iL Professional 7500F/MP, iS50 iL Special 4000D/MP, iS50 iL Special 3000U/MP, iS50 iL Special 2000FF/MP, iS50 iL Economy 2000F/MP

    1500

    0,5

    3000

    iS50 iL Professional 4000F/MP, iS50 iL Professional 7500F/MP, iS50 iL Professional 20000F/MP, iS50 iL Special 4000D/MP, iS50 iL Special 3000U/MP

    3000

    0,5

    6000

    iS50 iL Professional 6000F/MP,

    iS50 iL Economy 4000F/MP, iS50 iL Professional 4000F/MP, iS50 iL Professional 7500F/MP, iS50 iL Professional 20000F/MP, iS50 iL Special 4000D/MP, iS50 iL Special 3000U/MP

    3000

    1

    3000

    iS50 iL Professional 7500F/MP, iS50 iL Professional 20000F/MP

    6000

    1

    6000

    iS50 iL Professional 7500F/MP, iS50 iL Professional 20000F/MP

    6000

    2

    3000

    iS50 iL Professional 20000F/MP

    12000

    2

    6000

    iS50 iL Professional 20000F/MP

    15000

    5

    3000

    Таблица 4 — Однодиапазонные весы. Класс точности II

    Модификация весов

    Максимальная нагрузка, Max, г

    Поверочный интервал e, г

    Действительная цена деления (шкалы) d, г

    Число поверочных интервалов n

    iS50 iL Precision 65F/SP

    1000

    0,1

    0,01

    10000

    iS50 iL Precision 35F/EMK

    3100

    0,1

    0,01

    31000

    iS50 iL Precision 35F/EMK

    5100

    0,1

    0,01

    51000

    iS50 iL Precision 300F/SP

    6000

    1

    0,1

    6000

    iS50 iL Precision 35F/EMK

    7500

    1

    0,1

    7500

    iS50 iL Precision 65F/SP

    7500

    1

    0,1

    7500

    iS50 iL Precision 300F/SP

    12000

    2

    2

    6000

    iS50 iL Precision 35F/EMK

    16500

    1

    0,1

    16500

    iS50 iL Precision 65F/SP

    16500

    2

    0,1

    8250

    iS50 iL Precision 300F/SP

    30000

    5

    5

    6000

    iS50 iL Precision 35F/EMK

    35000

    1

    0,1

    35000

    Модификация весов

    Максимальная

    нагрузка, Max,

    г

    Поверочный интервал e, г

    Действительная цена деления (шкалы) d, г

    Число поверочных интервалов n

    iS50 iL Precision 65F/SP

    35000

    5

    0,1

    7000

    iS50 iL Precision 300F/SP

    60000

    10

    1

    6000

    iS50 iL Precision 65F/SP

    65000

    10

    0,1

    6500

    iS50 iL Precision 300F/SP

    120000

    20

    20

    6000

    Таблица 5 — Многоинтервальные весы. Класс точности III

    Модификация весов

    Максимальная нагрузка, Max1/Max2 (/Мах3),

    кг

    Поверочный интервал, e1/e2(/e3), действительная цена деления (шкалы), d1/d2(/d3), e=di, кг

    Число поверочных интервалов, n1/n2(/n3)

    iS50 iL Professional 20F/HY

    3/6

    0,001/0,002

    3000/3000

    iS50 iL Professional 20F/HY

    3/6/15

    0,001/0,002/0,005

    3000/3000/3000

    iS50 iL Professional 50SPM/SP iS50 iL Professional 150F/HY

    6/15

    0,002/0,005

    3000/3000

    iS50 iL Professional 150F/HY

    iS50 iL Professional 350F/HY

    6/15/30

    0,002/0,005/0,010

    3000/3000/3000

    iS50 iL Professional 150SPM/SP iS50 iL Professional 50SPM/SP iS50 iL Professional 20F/HY iS50 iL Professional 150F/HY iS50 iL Professional 350F/HY

    15/30

    0,005/0,010

    3000/3000

    iS50 iL Professional 150F/HY

    iS50 iL Professional 350F/HY

    15/30/60

    0,005/0,010/0,020

    3000/3000/3000

    iS50 iL Professional 800F/MP iS50 iL Professional 150SPM/SP iS50 iL Professional 50SPM/SP iS50 iL Professional 20F/HY

    iS50 iL Professional 150F/HY iS50 iL Professional 350F/HY iS50 iL Professional 750F/HY

    30/60

    0,01/0,02

    3000/3000

    iS50 iL Professional 150F/HY iS50 iL Professional 350F/HY iS50 iL Professional 750F/HY

    30/60/150

    0,01/0,02/0,05

    3000/3000/3000

    iS50 iL Professional 800F/MP iS50 iL Professional 150SPM/SP

    iS50 iL Professional 150F/HY

    iS50 iL Professional 350F/HY

    iS50 iL Professional 750F/HY

    60/150

    0,02/0,05

    3000/3000

    iS50 iL Professional 350F/HY iS50 iL Professional 750F/HY

    60/150/300

    0,02/0,05/0,1

    3000/3000/3000

    iS50 iL Professional 800F/MP iS50 iL Special 1000O/MP iS50 iL Special 1000OR/MP iS50 iL Professional 350F/HY, iS50 iL Professional 750F/HY

    150/300

    0,05/0,1

    3000/3000

    Продолжение таблица 5

    Модификация весов

    Максимальная нагрузка, Max1/Max2 (/Мах3), кг

    Поверочный интервал, e1/e2(/e3), действительная цена деления (шкалы), d1/d2(/d3), e=di, кг

    Число поверочных интервалов, n1/n2(/n3)

    iS50 iL Professional 750F/HY

    150/300/500

    0,05/0,1/0,2

    3000/3000/2500

    iS50 iL Professional 750F/HY

    300/500

    0,1/0,2

    3000/2500

    iS50 iL Professional 800F/MP iS50 iL Professional 2000F/MP iS50 iL Professional 4000F/MP iS50 iL Special 4000D/MP iS50 iL Special 3000U/MP iS50 iL Special 1000O/MP iS50 iL Special 1000OR/MP iS50 iL Special 750E/MP, iS50 iL Special 750VI/MP iS50 iL Professional 750F/HY

    300/600

    0,1/0,2

    3000/3000

    iS50 iL Special 4000D/MP iS50 iL Special 2000FF/MP

    600/1400

    0,2/0,5

    3000/2800

    iS50 iL Professional 2000F/MP iS5C iL Professional 4CCCF/MP iS5C iL Professional 6CCCF/MP iS5C iL Professional 75CCF/MP iS5C iL Special 4CCCD/MP iS5C iL Special 2CCCFF/MP iS5C iL Special 3CCCU/MP iS50 iL Economy 2000F/MP

    600/1500

    0,2/0,5

    3000/3000

    iS50 iL Professional 4000F/MP iS5C iL Professional 6CCCF/MP iS5C iL Professional 75CCF/MP iS5C iL Special 4CCCD/MP iS50 iL Economy 4000F/MP

    1500/3000

    0,5/1,0

    3000/3000

    iS50 iL Professional 7500F/MP iS50 iL Professional 20000F/MP

    3000/6000

    1/2

    3000/3000

    iS50 iL Professional 20000F/MP

    6000/15000

    2/5

    3000/3000

    Таблица 6 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон температуры:

    • - для класса точности III (п. 3.9.2.1, ГОСТ OIML R 76-1-2011)

    • - для класса точности II (п. 3.9.2.2, ГОСТ OIML R 76-1-2011)

    от - 10 до + 40 оС от + 10 до + 30 оС

    Электрическое питание от сети переменного тока:

    • - напряжение питания, В

    • - частота, Г ц

    от 120 до 240

    50±1

    Масса весов, кг, не более

    2000

    Габаритные размеры ГПУ, мм, не более (ширина/глубина/высота)

    2500/2500/2000


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
