Номер по Госреестру СИ: 59444-14
59444-14 Термопреобразователи сопротивления платиновые
(R)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые серии R (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры, а также для измерений температуры обмотки статоров электродвигателей.

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 3

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 4

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 5

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 6

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 7
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым серии R
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Изготовитель
Фирма «WISE Control Inc.», Корея
(446-905) 2022, Deogyeong-daero, Giheung-gu, Yongin-si, Gyeonggi-do, Korea
Тел.: 82-31-280-5114 Факс: 82-31-283-9800
www.wisecontrol.com
Лист № 5 Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия ТС основан на зависимости сопротивления проволочного или тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи сопротивления серии R изготавливаются следующих модификаций: R211, R212, R221, R222, R311, R312, R321, R322, R331, R332, R810, R820, R830, R921, R922, R941, R942, R951, R952. Модификации ТС различаются по метрологическим характеристикам, по количеству и типу ЧЭ, по конструктивному исполнению и по назначению.
Термопреобразователи имеют разборные и неразборные конструктивные исполнения и состоят из измерительной вставки с одним или двумя ЧЭ, защитной арматуры с различными видами технологических соединений и монтажных элементов, и клеммной головки или без неё - с удлинительными проводами с клеммами или разъемами различной конструкции. ТС модификаций R810, R820, R830 предназначены для измерений температуры обмотки двигателя и конструктивно выполнены в виде ЧЭ в защитной оболочке из эпоксидного стекла с удлинительными проводами в тефлоновой изоляции. Модификации R810, R820, R830 отличаются друг от друга габаритными размерами оболочки и количеством ЧЭ.
Клеммные головки ТС могут изготавливаться из алюминиевого сплава и из стали различных марок, в т.ч. и из нержавеющей стали. Конструкция некоторых исполнений головок предусматривает возможность встраивания в них измерительных преобразователей (утвержденных типов) с аналоговым или цифровым выходным сигналом.
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.
Фотографии общего вида ТС приведены на рисунках 1-5.

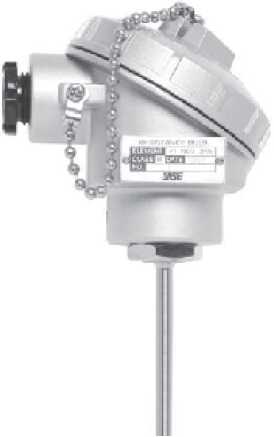

Рис.1 ТС модификаций R211, R212

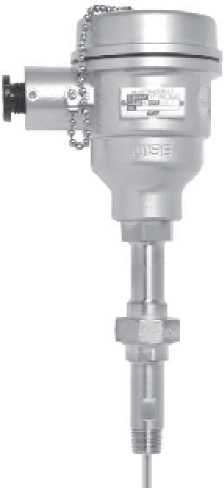

Рис.2 ТС модификаций R221, R222

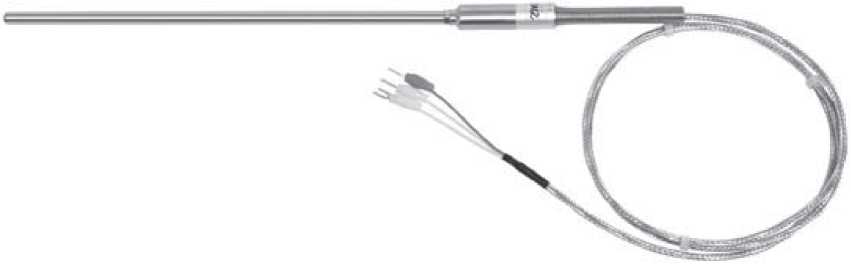

Рис.3 ТС модификаций R311, R312, R321, R322, R331, R332

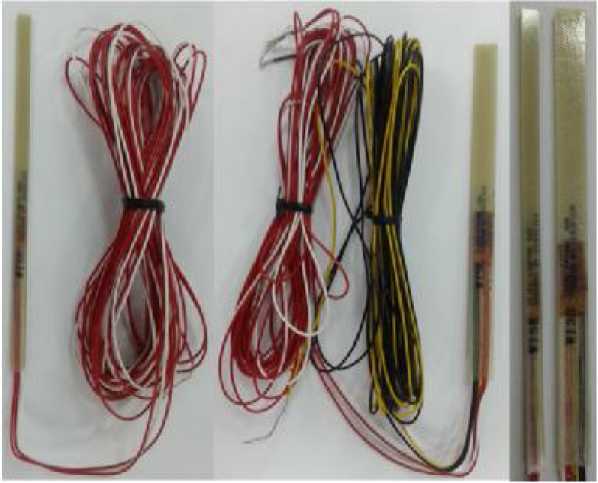

Рис.4 ТС модификаций R810, R820, R830



Рис.5 ТС модификаций R921, R922, R941, R942, R951, R952
Термопреобразователь (модификация и исполнение - в соответствии с заказом) - 1 шт. Паспорт (на русском языке) - 1 экз.
Защитная гильза (по дополнительному заказу) - 1 шт.
-
- для ТС модификаций R211, R212, R221, R222:
-
- для ТС модификаций R211, R212, R221, R222:
от минус 196 до плюс 250; от минус 196 до плюс 250; .от минус 196 до плюс 600;
-
- для ТС модификаций R311, R312, R321, R322, R331, R332: от минус 100 до плюс 660; ........................................................................................от 0 до плюс 600;
-
- для ТС модификаций R810:..........................................от минус 40 до плюс 180;
-
- для ТС модификаций R820, R830:...................................от минус 50 до плюс 180;
-
- для ТС модификаций R921, R922, R941, R942, R951, R952: от минус 196 до плюс 250 Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009 (МЭК 60751):........................................................Pt100
Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом:......100
Класс допуска ТС по ГОСТ 6651-2009 (МЭК 60751):....................................................А, В
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009 (МЭК 60751), оС (t - значение измеряемой температуры):
-
- класс А:.........................................................................................................±(0,15+0,002|t|);
-
- класс В:...........................................................................................................±(0,30+0,005|t|)
Электрическое сопротивление изоляции при температуре (25±10)°С и относительной
влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее:.........................................100
Длина монтажной части ТС, мм:.....................................................от 50 до 10000
Диаметр монтажной части ТС, мм:......................................................от 3,2 до 10
Габаритные размеры оболочки ТС модификаций R810/820/830 (толщинахширинахдлина), мм:.............................................(2...4) (6...I2) (155 и более)
Рабочие условия эксплуатации ТС:
-
- температура окружающей среды, °С:
от минус 40 до плюс 180; от минус 40 до плюс 65 .................................до 98.
-
- для ТС модификаций R810, R820, R830:............
-
- для остальных ТС:..............
-
- относительная влажность окружающего воздуха, %
