Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон изготавливаются из нержавеющей стали.

Термометры моделей T110, T120, T140, T190, T191 различаются по способу крепления корпуса и по конструктивным особенностям. Термометры модели Т110 имеют тыльное крепление корпуса к термобаллону, Т120 - радиальное, а модели Т140, Т190, Т191 - выполнены с поворачивающимся и откидным корпусом. Модели термометров имеют исполнения, различающиеся по диапазону измерений температуры, по длине и диаметру термобаллона, а также по диаметру корпуса и монтажным приспособлениям.

При использовании термометров в условиях низких температур или сильной вибрации биметаллический элемент дополнительно может заполняться силиконовой жидкостью для достижения минимальной вибрации стрелки и максимальной теплопередачи.

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.

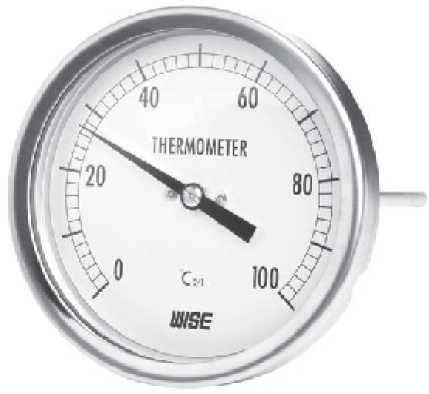

Фотографии общего вида термометров приведены на рисунках 1^3:

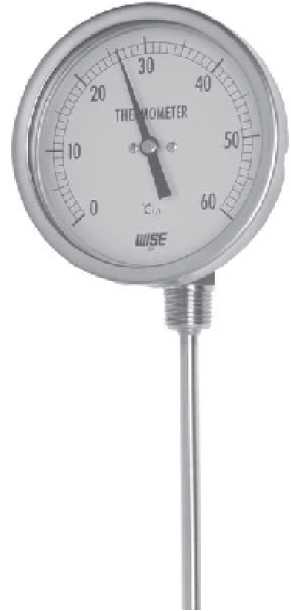

Рис.2 Т120

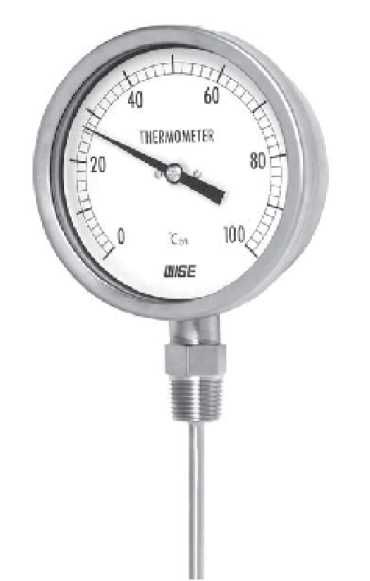

Рис.3 Т140/Т190/Т191

Термометр                - 1 шт. (модель и исполнение в соответствии с

заказом );

Паспорт (на русском языке) - 1 экз.;

Методика поверки - 1 экз. (допускается 1 экз. на партию термометров при поставке в один адрес)

По дополнительному заказу: защитная гильза, монтажные приспособления, различные сигнализирующие устройства.

Диапазон измерений, цена деления, а также пределы допускаемой приведенной погрешности приведены в таблице 1.

Таблица 1.

Вариация показаний - не более допускаемой приведенной погрешности. Диаметр корпуса (в зависимости от модели), мм:

- для Т110:...............................................................50; 65; 75; 100; 125; 150;

...................75; 100; ..................75; 100; 125; 150 .................6; 6,4; 8; 10 от 50 до 2000 и более (по специальному заказу)

от минус 40 до плюс 60;

.........до 98

............8.
