Сведения о средстве измерений: 59906-15 Гистерезисграфы

Номер по Госреестру СИ: 59906-15
59906-15 Гистерезисграфы
(Permagraph)

Назначение средства измерений:
Гистерезисграфы Permagraph (далее - гистерезисграфы) предназначены для проведения измерений кривых намагничивания и размагничивания, петель магнитного гистерезиса образцов магнитотвердых материалов в замкнутой магнитной цепи.

сертификация программного обеспечения
Внешний вид. Гистерезисграфы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Гистерезисграфы
Рисунок № 1
Внешний вид. Гистерезисграфы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Гистерезисграфы
Рисунок № 2
Внешний вид. Гистерезисграфы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Гистерезисграфы
Рисунок № 3
Внешний вид. Гистерезисграфы, http://oei-analitika.ru рисунок № 4
Внешний вид.
Гистерезисграфы
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 13.02.2020
Номер записи - 150730
ID в реестре СИ - 373130
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Permagraph С-300, Permagraph L, Permagraph,

Производитель

Изготовитель - Фирма "Magnet-Physik Dr. Steingroever GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации

Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.

График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.

На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.

График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.

На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.

График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Гистерезисграфы (Permagraph)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Magnet-Physik Dr. Steingroever GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
45781-10

Установка магнитоизмерительная, Permagraph C-300
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
2 года
59000-14

Гистерезисграф, Permagraph L
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
1 год
59701-15

Гистерезисграф, Permagraph L
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
59906-15
13.02.2020
Гистерезисграфы, Permagraph
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
60133-15
13.03.2020
Флюксметры электронные, EF5
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
61413-15
01.09.2021
Флюксметры электронные, EF 14
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
67445-17
10.05.2022
Измерители напряженности магнитного поля, Gauss- / Teslameter FH
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
68300-17
10.08.2022
Установки автоматические компьютеризированные, REMAGRAPH C-500
Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.

На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.

Бесплатный

Кто поверяет Гистерезисграфы (Permagraph)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Permagraph L
  • 3 0 3 0 3 0 3
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • Permagraph L
  • Permagraph С-300
  • 4 1 1 2 0 0 0 0
    ФГУП "УНИИМ"
    (RA.RU.311285)
    РСТ
  • Permagraph
  • 1 0 0 0 0 0 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • Permagraph L
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Гистерезисграфы (Permagraph)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Perma

    Номер версии (идентификационный номер) ПО

    7.0.2.3 и выше

    Цифровой идентификатор ПО

    -

    Другие идентификационные данные

    -

    Уровень защиты ПО гистерезисграфов от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» по Р 50.2.077 - 2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на источник питания гистерезисграфа методом наклейки и на титульный лист Паспорта типографским способом или иным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений входит в состав Инструкции по эксплуатации на Permagraph L и Permagraph С-300 с компьютерным управлением (гистерезисграфа).


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к гистерезис-графам Permagraph

    ГОСТ 8.268-77 «ГСИ. Методика выполнения измерений при определении статических магнитных характеристик магнитотвердых материалов».

    Техническая документация фирмы Magnet-Physik Dr. Steingroever GmbH.

    Поверка

    Поверка

    осуществляется по документу МП 43-261-2014 «ГСИ. Гистерезисграфы Permagraph. Методика поверки», утвержденному ФГУП «УНИИМ»   18.12.2014 г.

    Эталоны, используемые при поверке:

    • - тесламетр ТХ-4/1, диапазон (0 - 2,0) Тл, относительная погрешность не более 0,5%;

    • - вольтметр универсальный GDM - 8246,   диапазон измерений -U до 1000 В,

    ~ U до 700 В до 100 кГц, - I до 20 А, ~I до 20 А до 2 кГц, R до 100 МОм, ПГ по ТО;

    • - катушка взаимной индуктивности Р-536, номинальное значение 0,01 Гн, КТ 0,2;

    • - катушка взаимной индуктивности Р-536, номинальное значение 0,001 Гн, КТ 0,2.


    Изготовитель

    Magnet-Physik Dr. Steingroever GmbH, Германия
    Адрес:Hoffmann-StraBe 3, D-50996 Кельн,
    Тел: +49/(0) 2236/3919-0;
    Факс: +49/(0) 2236/3919-19
    e-mail: info@magnet-physik.de

    Заявитель


    Закрытое акционерное общество «Налхо Техно», г. Москва
    Юридический адрес: 123585, Россия, г. Москва, ул. Маршала Тухачевского, д. 32, кв. 37 Почтовый адрес: 125167, Россия, г. Москва, а/я 38
    Тел: 8(495)739-55-86
    Факс: 8 (499)156-77-25;
    e-mail: info@nalkho.com

    Испытательный центр


    Государственный центр испытаний средств измерений ФГУП «Уральский научноисследовательский институт метрологии» (ГЦИ СИ «ФГУП «УНИИМ»),
    Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
    Тел.: (343) 350-26-18;
    Факс: (343) 350-20-39;
    e-mail: uniim@uniim.ru

    Принцип действия гистерезисграфов заключается в перемагничивании образца по петле гистерезиса медленноменяющимся (квазистатическим) магнитным полем в замкнутой магнитной цепи. Контролируемый образец изделия (далее - образец) помещается в межполюсной зазор электромагнита так, чтобы образовалась замкнутая магнитная цепь. Вокруг образца располагается измерительная катушка. Одна обмотка катушки реагирует на изменение напряженности магнитного поля через неё, а вторая на изменение намагниченности образца. Образец намагничивается, создаваемым в межполюсном зазоре электромагнита плавно-меняющимся магнитным полем до уровня насыщения, затем размагничивается плавно-меняющимся магнитным полем. Сигнал с обмоток измерительной катушки поступает на ве-берметры, выходной сигнал одного из которых пропорционален напряженности магнитного поля, а другого - намагниченности образца. Данные с веберметров поступают на компьютер. По окончании измерительного процесса на экран компьютера выводится график петли гистерезиса и информация об ее основных параметрах (коэрцитивная сила по индукции НсВ (кА/м или Э) и намагниченности HcJ ( кА/м или Э), остаточная индукция Вг (мТл или Гс), энергетическое произведение (ВН)тах (кДж/мз или МГсЭ)), впоследствии эти данные могут быть распечатаны на бумаге.

    Гистерезисграфы представляют собой двухканальную измерительную систему, содержащую средства измерений и вспомогательные устройства, осуществляющую операции по управляемому измерению магнитного состояния образца магнитотвердого материала (далее -МТМ), сбор, обработку и представление измерительной информации о статических магнитных характеристиках образцов МТМ в графическом и числовом видах.

    Гистерезисграфы изготавливаются в модификациях Permagraph L и Permagraph С - 300. Главное отличие состоит в том, что у Permagraph С - 300 флюксметры вынесены из корпуса и могут использоваться как самостоятельные приборы, а в Permagraph L они встроены в измерительный блок ST-P-L. В базовой комплектации Permagraph С - 300 оснащен электромагнитом EP 3, Permagraph L - EP 5. Внешний вид гистерезисграфов представлен на рисунке 1.

    В состав гистерезисграфов входят:

    • -  измерительный и управляющий блок ST-P-L;

    • - управляемый источник питания SVP 2;

    • - электромагнит (ЕР 5 для Permagraph L, ЕР 3 для Permagraph С-300);

    • -  j - компенсированная система измерительных катушек;

    • -  катушки поля;

    • - персональный компьютер с программным обеспечением Perma.

    Состав гистерезисграфа (количество измерительных катушек (Рисунок 2), катушек поля, электромагнит и др.) может варьироваться в зависимости от комплекта поставки.

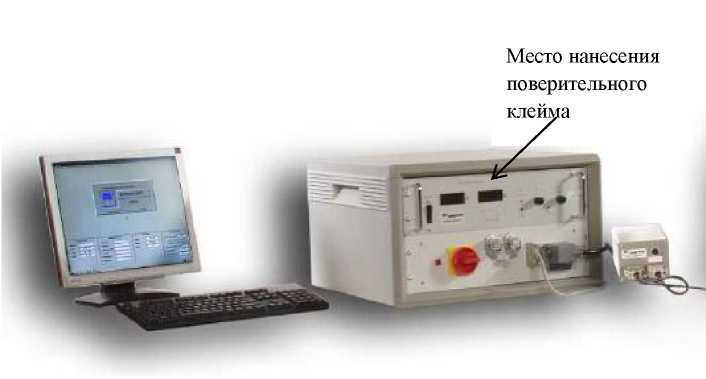

    Внешний вид. Гистерезисграфы (Permagraph), http://oei-analitika.ru

    Место нанесения поверительного клейма

    Внешний вид. Гистерезисграфы (Permagraph), http://oei-analitika.ru

    Место нанесения

    поверительного

    Внешний вид. Гистерезисграфы (Permagraph), http://oei-analitika.ru

    б

    Рисунок 1 - Внешний вид гистерезисграфов

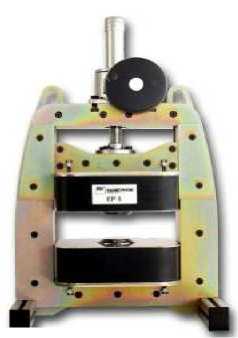

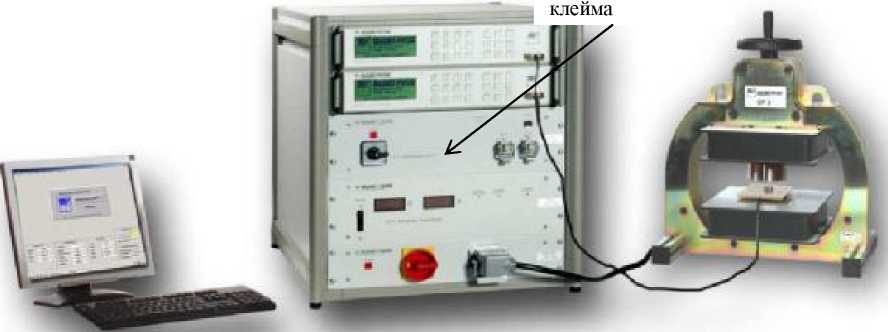

    а - Permagraph L с электромагнитом ЕР 5, б - Permagraph С-300 с электромагнитом ЕР 3

    Внешний вид. Гистерезисграфы (Permagraph), http://oei-analitika.ru

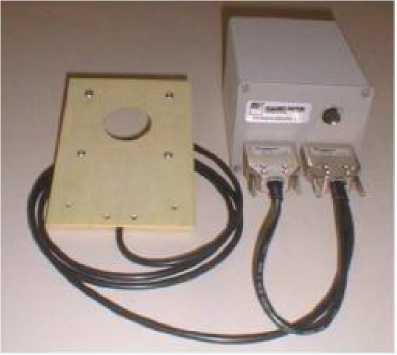

    Рисунок 2 - Внешний вид измерительной катушки, подключенной к измерительному блоку ST-P-L

    Гистерезисграфы позволяют проводить измерения образцов при нагреве до заданной температуры при установке полюсных наконечников электромагнита с нагревательными элементами.

    Управление процессом измерений и обработки информации осуществляется с помощью специализированного пакета программного обеспечения (далее - ПО) сбора данных Perma. Результаты измерений запоминаются в виде графиков или таблиц и при необходимости могут быть распечатаны. ПО не оказывает влияния на метрологические характеристики гистерезисграфов.


    Наименование

    Обозначение

    Кол-во, шт.

    Гистерезисграф:

    • -  управляемый источник питания

    • -  измерительный и управляющий блок

    • - электромагнит

    • - компьютер с ПО Perma

    SVP 2 ST-P-L EP 5 / EP 3

    1

    1

    1

    1

    j - компенсированная измерительная катушка диаметром 26 мм

    JH 26-1

    1

    j - компенсированная измерительная катушка для температурных измерений диаметром 40 мм

    JHr 40-4

    1

    катушка измерения силы поля Н

    FS 100/2

    1

    Образцы Никеля:

    • -  площадью поперечного сечения 1 см2

    • -  площадью поперечного сечения 2 см2

    • -  площадью поперечного сечения 5 см2

    1

    1

    1

    Термопара

    TH-J

    1

    Термометр комнатной температуры

    TS-USB

    1

    Эксплуатационные документы:

    • - инструкция по эксплуатации;

    • - инструкция по использованию программного обеспечения для Permagraph C/L Perma

    1

    1

    Методика поверки

    МП 43-261-2014

    1

    Описание типа

    1


    Наименование характеристики

    Значение

    Максимальная напряженность магнитного поля для зазора 10 мм, кА/м, не менее:

    • - для стандартных полюсов диаметром 92 мм (ЕР 3, ЕР 5)

    • - для концентрирующих полюсов диаметром 65 мм (ЕР 5)

    1700

    2500

    Пределы допускаемой относительной погрешности измерений напряженности постоянного магнитного поля, %

    ±3,0

    Диапазон измерения магнитного потока, мВб

    0,1 - 2560

    Пределы допускаемой относительной погрешности измерений магнитного потока, %

    ±0,5

    Пределы допускаемой случайной составляющей относительной погрешности измерения:

    • -  намагниченности насыщения образца из никеля Js, %;

    • - коэрцитивной силы по индукции HcB и остаточной индукции Br образца Nd-Fe-B, %;

    • -  энергетического произведения (BH)max образца Nd-Fe-B, %.

    ±0,5

    ±1,5

    ±2,0

    Габаритные размеры блока питания (длина х ширина х высота), мм Permagraph L

    Permagraph С-300

    600 х 550 х 340

    600 х 560 х 600

    Общая масса, кг Permagraph L Permagraph С-300

    90

    95

    Питание от трехфазной сети переменного тока: напряжение, В частота, Гц

    380±38

    50-60

    Условия эксплуатации:

    диапазон рабочих температур, °С относительная влажность (без конденсации), % атмосферное давление, кПа

    от 15 до 30

    от 5 до 80

    от 86 до 106


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
