Номер по Госреестру СИ: 68300-17
68300-17 Установки автоматические компьютеризированные
(REMAGRAPH C-500)
Назначение средства измерений:
Установки автоматические компьютеризированные REMAGRAPH C - 500
(далее - гистерезисограф) предназначены для измерений магнитных свойств магнитомягких материалов различной формы в (квази)-статических магнитных полях.

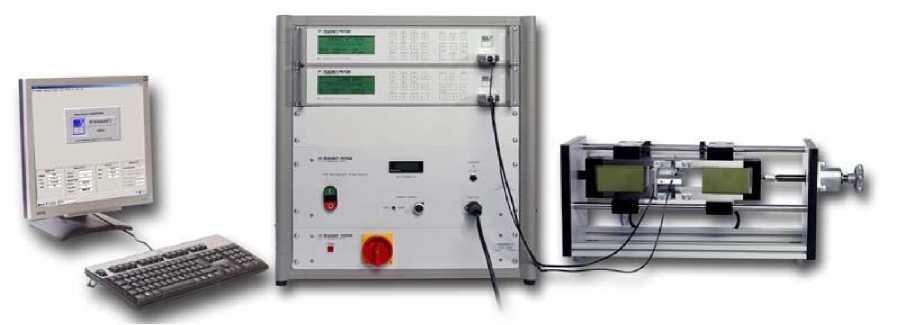

Внешний вид.
Установки автоматические компьютеризированные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 10.08.2022
Номер записи - 159946
ID в реестре СИ - 382346
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
REMAGRAPH C-500,
Производитель
Изготовитель - Фирма "Magnet-Physik Dr. Steingroever GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1714 от 2017.08.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Установки автоматические компьютеризированные (REMAGRAPH C-500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Magnet-Physik Dr. Steingroever GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45781-10 |
Установка магнитоизмерительная, Permagraph C-300 Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
59000-14 |
Гистерезисграф, Permagraph L Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
59701-15 |
Гистерезисграф, Permagraph L Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
59906-15 13.02.2020 |
Гистерезисграфы, Permagraph Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60133-15 13.03.2020 |
Флюксметры электронные, EF5 Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61413-15 01.09.2021 |
Флюксметры электронные, EF 14 Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67445-17 10.05.2022 |
Измерители напряженности магнитного поля, Gauss- / Teslameter FH Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68300-17 10.08.2022 |
Установки автоматические компьютеризированные, REMAGRAPH C-500 Фирма "Magnet-Physik Dr. Steingroever GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Кто поверяет Установки автоматические компьютеризированные (REMAGRAPH C-500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 13 | 1 | 0 | 11 | 0 | 6 | 0 | 6 |
Стоимость поверки Установки автоматические компьютеризированные (REMAGRAPH C-500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление процессом измерений и обработки информации осуществляется с помощью специализированного пакета программного обеспечения (далее - ПО) сбора данных Rema. Результаты измерений запоминаются в виде графиков или таблиц в формате *.dat и при необходимости могут быть распечатаны.
ПО установлено на персональном компьютере, входящего в комплект поставки гистерезисографа. Разработчиком предоставляется резервная копия программы на случай необходимости выполнения новой установки на DVD - диске.
Уровень защиты ПО гистерезисографов от непреднамеренных и преднамеренных изменений «Средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Rema |
|
Номер версии (идентификационный номер) ПО |
не ниже 7 |
|
Цифровой идентификатор ПО |
BF5D8F5BA9D45113E89F65A6035FAE2A по файлу Rema.ехе |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD 5 |
Знак утверждения типа
Знак утверждения типананосится на инструкцию по эксплуатации методом наклейки, типографским способом или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам автоматическим компьютеризированным REMAGRAPH C - 500ГОСТ 8.377-80 ГСИ. Материалы магнитомягкие. Методика выполнения измерений при определении статических магнитных характеристик
Техническая документация фирмы Magnet-Physik Dr. Steingroever GmbH
Поверка
Поверкаосуществляется по документу МП 30-261-2017 «ГСИ. Установки автоматические компьютеризированные REMAGRAPH C-500. Методика поверки», утвержденному ФГУП «УНИИМ» 30.05.2017 г.
Основные средства поверки:
-
- рабочий эталон 3-го разряда согласно Приказу Росстандарта от 15.02.2016 г. № 146 - катушки электрического сопротивления Р321 с номинальным значением 0,1 и 1,0 Ом, рег.№1162-58;
-
- рабочий эталон 2-го разряда по ГОСТ 8.030-2013 - катушки взаимной индуктивности Р-536 с номинальным значением 0,01 и 0,001 Вб/А, рег. №1269-59;
-
- рабочий эталон 2-го разряда по ГОСТ 8.030-2013 - измеритель магнитной индукции Ш1-9, рег.№ 9335-83;
-
- мера взаимной индуктивности образцовая Р5009, рег. № 3900-73;
-
- флюксметр электронный EF5, рег. № 60133-15;
-
- тесламетр ТХ-4/1, рег. № 27495-04;
-
- вольтметр универсальный GDM - 8246, рег.№ 34295-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик гистерезисографов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Magnet-Physik Dr. Steingroever GmbH, Германия Agpec:Hoffmann-StraBe 3, D-50996 Кельн
Телефон: +49/(0) 2236/3919-0
Факс: +49/(0) 2236/3919-19
Е-mail: info@magnet-physik.de
Заявитель
Закрытое акционерное общество «Налхо Техно» (ЗАО «Налхо Техно»)
ИНН 7720513256
Юридический адрес: 123585, Россия, г. Москва, ул. Маршала Тухачевского, д. 32, кв. 37 Адрес: 125167, Россия, г. Москва, а/я 38
Телефон: +7(495)739-55-86
Факс: +7(499)156-77-25
Е-mail: info@nalkho.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
(«ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7(343) 350-26-18
Факс: +7(343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия гистерезисографов основан на перемагничивании образца по петле гистерезиса медленноменяющимся (квазистатическим) однородным магнитным полем в замкнутой магнитной цепи. Контролируемый образец изделия (далее - образец) помещается между сменными полюсными наконечниками измерительного ярма электромагнита так, чтобы образовалась замкнутая магнитная цепь. Вокруг образца располагаются измерительные катушки индукции и поля, подсоединенные к двум флюксметрам.
Гистерезисограф состоит из блока сетевого питания, источника питания и двух флюксметров EF 5, встроенных в единый корпус, измерительного ярма, сменных полюсных наконечников, измерительных катушек, соединительной коробки для измерения кольцевых образцов, персонального компьютера и соединительных кабелей. Общий вид гистерезисографа представлен на рисунке 1.
Рисунок 1 - Общий вид установки автоматической компьютеризированной REMAGRAPH C-500
Пломбирование установок автоматических компьютеризированных Remagraph C - 500 не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Установка автоматическая компьютеризированная REMAGRAPH C-500: | ||
|
- корпус (блок сетевого питания, источника питания и два |
REMAGRAPH C- |
1 |
|
флюксметра электронных EF 5) |
500 | |
|
- измерительное ярмо со сменные полюсные наконечники |
MJR 5 |
1 |
|
- компенсационная измерительная катушка с круглым сечением* |
JRR |
1 |
|
- компенсационная измерительная катушка с плоским сечением* |
JRF |
1 |
|
- измерительная потенциальная катушка * |
PS-R-40/58 |
1 |
|
- соединительное устройство для измерения кольцевых образцов* |
- |
1 |
|
- персональный компьютер* |
ПК |
1 |
|
- соединительные кабели |
- |
1 |
|
Инструкция по эксплуатации |
ИЭ |
1 |
|
Инструкция по эксплуатации программного обеспечения |
ИЭ Rema |
1 |
|
ГСИ. Автоматические компьютеризированные установки Remagraph C-500. Методика поверки |
МП 30-261-2017 |
1 |
|
Описание типа |
ОТ |
1 |
|
* количество определяется требованиями заказчика | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная напряженность магнитного поля, кА/м, не более |
55,0 |
|
Пределы допускаемой относительной погрешности измерений максимальной напряженности постоянного магнитного поля, % |
±2,0 |
|
Диапазон измерений магнитного потока, мВб |
от 0,1 до 100,0 |
|
Пределы допускаемой относительной погрешности измерений магнитного потока, % |
±0,5 |
|
Компенсация измерительных катушек, Вб, не более (при изменении индукции магнитного поля на 0,1 Тл) |
1М0-5 |
|
Пределы допускаемой случайной составляющей относительной погрешности измерений, %: - максимальной магнитной индукции Bmax |
±2,0 |
|
- коэрцитивной силы по индукции Hc |
±1,5 |
|
- остаточной магнитной индукции Br |
±1,2 |
|
- максимальной относительной магнитной проницаемости р |
±3,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Корпус |
Ярмо | |
|
Г абаритные размеры, мм, не более - высота |
600 |
255 |
|
- ширина |
560 |
480 |
|
- длина |
600 |
310 |
|
Масса, кг, не более |
90 |
18 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 | |
|
- частота переменного поля, Гц |
от 50 до 60 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 | |
|
- относительная влажность, %, |
от 5 до 85 | |
|
- атмосферное давление, кПа |
от 86 до 106 | |
