Номер по Госреестру СИ: 60696-15
60696-15 Станции погодные автоматические
(WS-UMB)
Назначение средства измерений:
Станции погодные автоматические WS - UMB (далее - станции WS - UMB) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, внешней температуры, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества атмосферных осадков, энергетической освещенности.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
WS-UMB
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 264 | 730 | 2,77 |
| АО "РЕШЕТНЁВ" | Юридические лица | 41 | 82 | 2,00 |
| ООО "Метеорологические датчики" | Юридические лица | 28 | 28 | 1,00 |
| Общество с ограниченной ответственностью "Газпромнефть - Оренбург" | Юридические лица | 21 | 38 | 1,81 |
| Государственное казенное учреждение Управление дорожного хозяйства Республики Башкортостан | Юридические лица | 21 | 21 | 1,00 |
| ОАО "Лига" | Юридические лица | 19 | 27 | 1,42 |
| ПАО "Татнефть" им. В.Д.Шашина | Юридические лица | 17 | 17 | 1,00 |
| ПАО "Татнефть" им. В.Д. Шашина | Юридические лица | 16 | 27 | 1,69 |
| ООО "Городская динамика" | Юридические лица | 14 | 14 | 1,00 |
| Общество с ограниченной ответственностью "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" | Юридические лица | 13 | 13 | 1,00 |
| Юр. Лицо | Юридические лица | 11 | 15 | 1,36 |
| ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "СЕВЕРНОЕ УПРАВЛЕНИЕ ПО ГИДРОМЕТЕОРОЛОГИИ И МОНИТОРИНГУ ОКРУЖАЮЩЕЙ СРЕДЫ" | Юридические лица | 10 | 18 | 1,80 |
| ГАЗПРОМНЕФТЬ-ОРЕНБУРГ | Юридические лица | 9 | 17 | 1,89 |
| АО "ИСС" | Юридические лица | 9 | 9 | 1,00 |
| АО "КБ НАВИС" | Юридические лица | 9 | 9 | 1,00 |
| ООО "СпецЭнергоТрейд" | Юридические лица | 9 | 9 | 1,00 |
| Публичное акционерное общество "Магнитогорский металлургический комбинат" | Юридические лица | 8 | 28 | 3,50 |
| Областное бюджетное учреждение "Центр экологических проектов" | Юридические лица | 8 | 12 | 1,50 |
| Общество с ограниченной ответственностью "ГАЗПРОМНЕФТЬ-ОРЕНБУРГ" | Юридические лица | 8 | 8 | 1,00 |
| НЕВАЛАБ АО | Юридические лица | 8 | 8 | 1,00 |
| ООО "Газпромнефть-Автоматизация" | Юридические лица | 8 | 8 | 1,00 |
| Краевое государственное бюджетное учреждение "Центр реализации мероприятий по природопользованию и охране окружающей среды Красноярского края" | Юридические лица | 6 | 20 | 3,33 |
| ПАО "ММК" | Юридические лица | 6 | 8 | 1,33 |
| ГБУ "Экослужба Оренбургской области" | Юридические лица | 6 | 7 | 1,17 |
| Государственное бюджетное учреждение Республики Башкортостан Управление государственного аналитического контроля | Юридические лица | 5 | 8 | 1,60 |
| ООО "ФОЛВОРТ КОНСУЛЬТАНТ" | Юридические лица | 5 | 8 | 1,60 |
| ООО ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ | Юридические лица | 5 | 5 | 1,00 |
| Федеральное государственное бюджетное учреждение "Обь-Иртышское управление по гидрометеорологии и мониторингу окружающей среды" | Юридические лица | 5 | 5 | 1,00 |
| Федеральное государственное бюджетное учреждение "Уральское управление по гидрометеорологии и мониторингу окружающей среды" | Юридические лица | 5 | 5 | 1,00 |
| ООО "Транснефть-Дальний Восток" | Юридические лица | 4 | 10 | 2,50 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| ce1b84ce-30f9-1a12-4663-590045de30a1 | 60696-15 | 2022-01-20 | — | актуальная |
| 51b6f464-7a62-f43b-83b0-0d5d32c2cfb4 | 60696-15 | 2020-05-07 | 2022-01-20 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 20.01.2022
Срок свидетельства - 13.08.2024
Номер записи -
ID в реестре СИ - 373992
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
WS500-UMB, мод. WS500-UMB, WS600-UMB, модификация WS500-UMB, WS-UMB, WS300-UMB, WS100-UMB, мод. WS100-UMB, мод. WS300-UMB, Нет модификации, WS-500, WS 300-UMB, Модификация WS600-UMB, WS200-UMB, Станция погодная автоматическая WS500-UMB, модификация WS600 – UMB, WS-UMB, мод. WS500-UMB, мод. WS600-UMB, модификация WS500 – UMB, WS700-UMB
Изготовитель - Фирма OTT HydroMet Fellbach GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Кол-во поверок - 1880
Выдано извещений - 26
Кол-во периодических поверок - 1638
Кол-во средств измерений - 689
Кол-во владельцев - 114
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 368 дн.
№230 от 2019.02.14 О переоформлении свидетельства об утверждении типа средства измерений № 58796 "Станции погодные автоматические WS - UMB" и внесении изменений в описание типа
№100 от 2022.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№597 от 2015.05.21 Об утверждении типов средств измерений (ГР 60673-15 - 60745-15)
№1889 от 2019.08.13 О продлении срока действия свидетельств об утверждении типа средств измерений
№2205 от 2020.12.23 О внесении изменений в описание типа на Комплексы измерительные газоаналитические контроля загазованности ат-мосферного воздуха - посты ПКЗ-А
№3259 от 2022.12.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№826 от 2024.03.27 ПРИКАЗ_Об утверждении типов средств измерений (12)
№1899 от 2024.08.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№621 от 2026.03.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60696-15 Станции погодные автоматические (WS-UMB) Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
64123-16 Весы автомобильные электронные ("АВИОН") Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») (РОССИЯ Московская обл., д.п. Красково) |
|
60696-15 Станции погодные автоматические (WS-UMB) Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
83505-21 Датчики метеорологических параметров (ДМП) Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс") (РОССИЯ г.Санкт-Петербург) |
|
60696-15 Станции погодные автоматические (WS-UMB) Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
64131-16 Датчики комплексные параметров атмосферы ("IWS") Общество с ограниченной ответственностью «ОКБ Бурстройпроект» (ООО «ОКБ Бурстройпроект») (РОССИЯ г. Москва) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60696-15 13.08.2024 |
Станции погодные автоматические, WS-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61993-15 30.10.2025 |
Измерители температуры грунта, 8160.TF Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72251-18 24.08.2024 |
Датчики высоты снежного покрова, SHM30/31 Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
75074-19 24.05.2024 |
Нефелометры, VSx-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76377-19 18.10.2024 |
Преобразователи метеорологических параметров дорожного покрытия, IRS31Pro-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ЦЕНТРАЛЬНОЕ УГМС" (RA.RU.311680) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1147 | 30 | 146 | 993 | 6 | 1027 | 99 | 928 | |
| ФГБУ "НПО "ТАЙФУН" (RA.RU.313333) | 7 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГБУ «Башкирское УГМС» (RA.RU.312118) | 14 | 2 | 0 | 14 | 0 | 10 | 0 | 10 | ||
| ФГБУ "ЦЕНТРАЛЬНОЕ УГМС" (RA.RU.311680) | 224 | 9 | 6 | 208 | 11 | 134 | 2 | 123 | ||
| ФГБУ "УГМС РЕСПУБЛИКИ ТАТАРСТАН" (1151) | 5 | 0 | 5 | 1 | 5 | 0 | 5 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 9 | 4 | 5 | 0 | 9 | 4 | 5 | |||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 100 | 0 | 100 | 0 | 100 | 0 | 100 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 32 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 110 | 5 | 0 | 110 | 0 | 109 | 0 | 109 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 56 | 0 | 56 | 2 | 9 | 0 | 9 | ||
| ГУ "МОСКОВСКИЙ ЦГСМ-Р" (1091) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ОБЬ-ИРТЫШСКОЕ УГМС" (1427) | 65 | 1 | 0 | 65 | 1 | 65 | 0 | 65 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 16 | 2 | 9 | 7 | 0 | 14 | 7 | 7 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 14 | 0 | 14 | 2 | 0 | 0 | 0 | |||
| ФГБУ "СЕВЕРО-КАВКАЗСКОЕ УГМС" (RA.RU.311597) | 10 | 0 | 10 | 0 | 4 | 0 | 4 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 40 | 8 | 0 | 40 | 3 | 38 | 0 | 38 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2094 | 7398 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7100 | 7398 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2664 | 7398 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2478 | 7398 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2850 | 7398 |
Программное обеспечение станций WS-UMB (ПО «WS-UMB») является встроенным ПО. Встроенное ПО «WS-UMB» обеспечивает управление работой станций, самопроверку станций, сбор, расчет дополнительных параметров, обработку и передачу данных от станций WS-UMB.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
W Sx Release V46. mot |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.6 |
|
Цифровой идентификатор ПО |
580cdc9f5948ac1f22728b1322ae706d, вычислен по алгоритму MD5 |
|
Другие идентификационные данные (если имеются) |
- |
приведены в эксплуатационном документе.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем
ГОСТ 8.195-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до V106 Па
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
Техническая документация фирмы OTT HydroMet Fellbach GmbH, Германия
Принцип действия станций WS - UMB основан на измерении первичными измерительными преобразователями метеорологических параметров.
Измерения температуры воздуха и внешней температуры производятся термометрами сопротивления, относительной влажности воздуха - ёмкостным преобразователем, атмосферного давления - ёмкостным преобразователем мембранного типа, скорости и направления воздушного потока - ультразвуковым преобразователем, количества атмосферных осадков - высокочастотным доплеровским преобразователем, энергетической освещенности - пиранометром. Измеренные метеорологические параметры преобразуются в цифровой код преобразователями измерительными и передаются на ПК.
Конструктивно станции WS - UMB выполнены в виде компактного модуля, в корпусе которого размещены: преобразователь температуры воздуха, преобразователь относительной влажности воздуха, преобразователь атмосферного давления, преобразователь измерительный, микропроцессор, коммуникационный модуль, вентилятор. На внешней стороне корпуса расположены: ультразвуковой преобразователь скорости и направления воздушного потока, преобразователь количества осадков и разъем для подключения внешних преобразователей температуры и количества атмосферных осадков. Станции WS - UMB устанавливаются на метеорологической мачте.
Станции WS - UMB выпускаются в 11 модификациях: WS100 - UMB, WS200 - UMB, WS300 - UMB, WS301 - UMB, WS400 - UMB, WS401 - UMB, WS500 - UMB, WS501 - UMB, WS600 - UMB, WS601 - UMB, WS700-UMB. Модификации WS301 - UMB выпускаются в исполнениях WS302 - UMB, WS303 - UMB, WS304 - UMB, WS310-UMB модификации WS501 - UMB выпускаются в исполнениях WS502 - UMB, WS503 - UMB, WS504 - UMB, WS510-UMB.
Модификации станций WS - UMB отличаются количеством измерительных каналов. Измерительные каналы станций представлены в таблице 1. Модификации станций WS401-UMB и WS601-UMB могут быть оснащены внешним индикатором влажности листа. Модификации станций WS - UMB представлены на рисунке 2.
Исполнения WS502 - UMB/WS302 - UMB используют стационарные пиранометры, исполнения WS503 - UMB/WS303 - UMB используют поворотные пиранометры
с расширенным диапазоном измерений, WS504 - UMB/WS304 - UMB используют поворотные пиранометры, WS510-UMB/WS310-UBM используют стационарные пиранометры с расширенным диапазоном измерений. Исполнения станций WS - UMB представлены на рисунке 3.
Станции WS - UMB, со встроенным программным обеспечением (ПО «WS - UMB») по алгоритмам фирмы «Lufft», исходя из измеренных значений, производят расчеты дополнительных параметров, таких как интенсивность атмосферных осадков, температуры точки росы, атмосферное давление, приведенное к уровню моря.
В станциях WS - UMB для защиты от неблагоприятных погодных условий применен обогрев ультразвукового преобразователя скорости и направления воздушного потока, преобразователя количества осадков.
Станции WS - UMB работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией в станциях WS - UMB имеется последовательный интерфейс RS-485 и поддерживаются протоколы SDI-12, MODBUS, UMB, XDR. При использовании модемов и нахождении станции WS - UMB в зоне покрытия сотовой сети станции могут быть удалены от обслуживающего терминала или ПК на любое расстояние.
Общий вид станции WS - UMB представлен на рисунке 1.
Схема пломбирования станций WS - UMB от несанкционированного доступа представлена на рисунке 4.

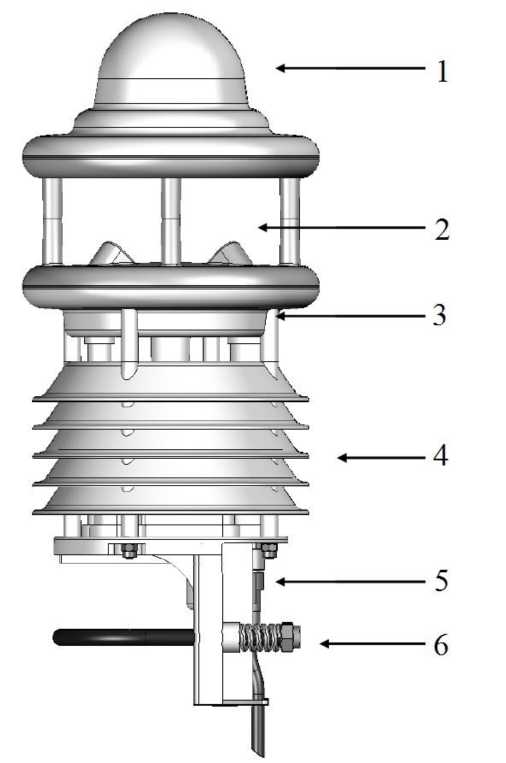

Рисунок 1 — Общий вид станции WS-UMB;
1 - преобразователь количества осадков (встроенный), 2 - преобразователь скорости и направления воздушного потока, 3 - преобразователь атмосферного давления, 4 -преобразователь температуры и относительной влажности воздуха, 5 - разъем для подключения внешних преобразователей, 6 - кронштейн для крепления станций
WS JOO-UM в
WS200-UMB
WS1OO-U MB
WS400-VMB
WS500-UMB
WS600-UMB
WS4014JMB
WS700-UMB
WS3O1-UMB
WS501-UMB
WS6014JMB

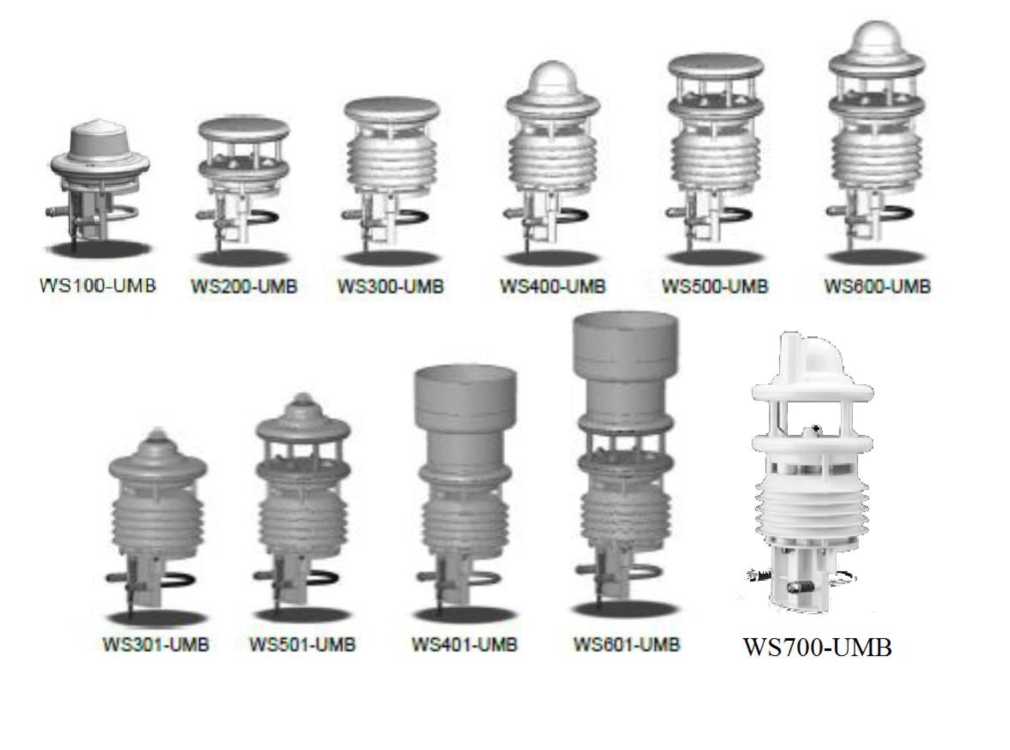

Рисунок 2 - Модификации станций WS - UMB
WS302-UMB WS303-UMB WS304-UMB WS310-UMB
WS502-UMB WS5O3-UMB WS504-UMB WS510-UMB

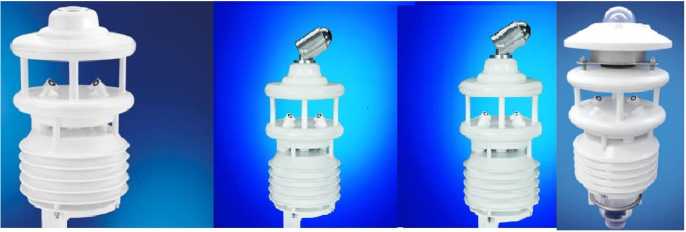

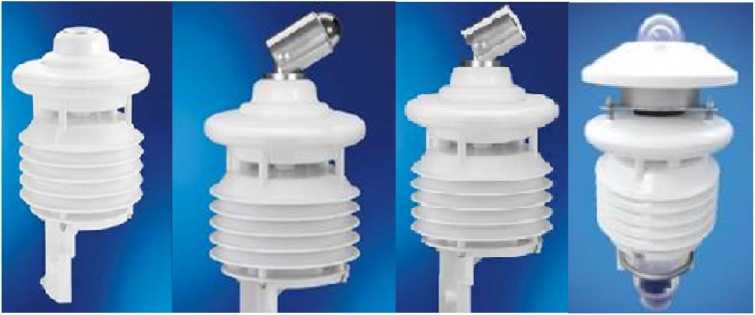

Рисунок 3 - Исполнения станций WS-UMB
1

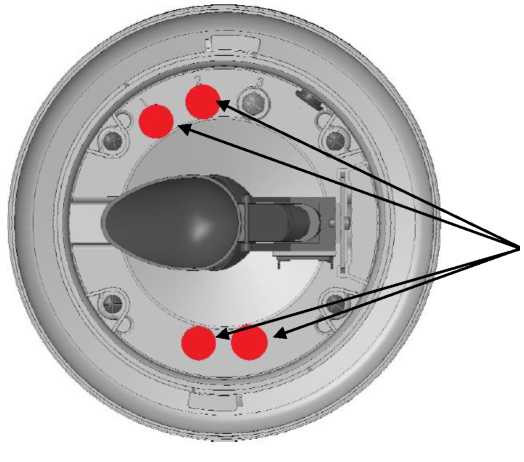

Рисунок 4 — Схема пломбирования станции WS-UMB;
1 - пломбы на корпусе станции
Таблица 1 - Измерительные каналы станций WS-UMB
|
Модификация WS-UMB |
Каналы измерений |
|
WS100 - UMB |
Канал измерений количества осадков. |
|
WS200 - UMB |
Канал измерений скорости и направления воздушного потока, Канал измерений температуры воздуха (внешний), Канал измерений количества осадков (внешний). |
|
WS300 - UMB |
Канал измерений влажности и температуры воздуха, Канал измерений атмосферного давления, Канал измерений температуры (внешний), Канал измерений количества осадков (внешний). |
|
WS301/302/303/304/ WS310--UMB |
Канал измерений влажности и температуры воздуха, Канал измерений атмосферного давления, Канал измерений температуры (внешний), Канал измерений энергетической освещенности, Канал измерений количества осадков (внешний). |
|
WS400 - UMB |
Канал измерений влажности и температуры воздуха, Канал измерений атмосферного давления, Канал измерений температуры (внешний), Канал измерений количества осадков (встроенный). |
|
WS401 - UMB |
Канал измерений влажности и температуры воздуха, Канал измерений атмосферного давления, Канал измерений температуры (внешний), Канал измерений количества осадков (встроенный), Индикатор влажности листа (внешний). |
|
WS500 - UMB |
Канал измерений влажности и температуры воздуха, Канал измерений скорости и направления воздушного потока, Канал измерений атмосферного давления, Канал измерений температуры (внешний), Канал измерений количества осадков (внешний). |
|
WS501/502/503/504 WS510 - UMB |
Канал измерений влажности и температуры воздуха, Канал измерений скорости и направления воздушного потока, Канал измерений атмосферного давления, Канал измерений температуры (внешний), Канал измерений энергетической освещенности, Канал измерений количества осадков (внешний). |
|
WS600 - UMB |
Канал измерений влажности и температуры воздуха, Канал измерений скорости и направления воздушного потока, Канал измерений атмосферного давления, Канал измерений температуры (внешний), Канал измерений количества осадков (встроенный). |
|
WS601 - UMB |
Канал измерений влажности и температуры воздуха, Канал измерений скорости и направления воздушного потока, Канал измерений атмосферного давления, Канал измерений температуры (внешний), Канал измерений количества осадков (встроенный), Индикатор влажности листа (внешний). |
|
WS700 - UMB |
Канал измерений влажности и температуры воздуха, Канал измерений скорости и направления воздушного потока, Канал измерений атмосферного давления, Канал измерений температуры (внешний), Канал измерений энергетической освещенности, Канал измерений количества осадков (встроенный). |
|
Примечание: для внешних преобразователей температуры и преобразователей количества осадков используется один и тот же разъем, поэтому они не могут быть подключены одновременно. | |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры воздуха, oC |
от -50 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, oC
|
±0,2 ±0,5 |
|
Диапазон измерений температуры (внешней), oC |
от -40 до +80 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, oC |
±1 |
|
Диапазон измерений относительной влажности воздуха, % |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: -в диапазоне от 1 до 90 % включ.; -в диапазоне св. 90 до 100 % |
±2 ±3 |
|
Диапазон измерений атмосферного давления, гПа |
от 300 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа:
|
±0,5 ±1,5 |
|
Диапазон измерений скорости воздушного, м/с |
от 0,3 до 65 |
|
Диапазон измерений скорости воздушного потока для модификации WS601-UMB, м/с |
от 0,3 до 30 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока:
|
±0,3 ±5 |
|
Диапазон измерений направления воздушного потока, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
±3 |
|
Минимальное измеряемое количества осадков, мм |
от 0,2 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков для модификаций WS100-UMB, WS400-UMB, WS401-UMB, WS600-UMB, WS601-UMB, WS700-UMB, мм |
±(0,1 + 0,05^М)* |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков для модификаций WS200-UMB, WS300-UMB, WS310-UMB, WS500-UMB, WS510-UMB, мм |
±(0,2 + 0,05^М)* |
|
Диапазон измерений энергетической освещенности для модификаций WS301-UMB, WS501-UMB, Вт/м2 |
от 5 до 1600 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Предел допускаемой относительной погрешности измерений энергетической освещенности для модификаций WS301-UMB, WS501-UMB, % |
±15 |
|
Диапазон измерений энергетической освещенности для исполнений WS310-UMB, WS510-UMB, Вт/м2 |
от 5 до 4000 |
|
Предел допускаемой относительной погрешности измерений энергетической освещенности для исполнений WS310-UMB, WS510-UMB, % |
±15 |
|
Диапазон измерений энергетической освещенности для исполнений WS301-UMB, WS302-UMB, WS304-UMB, WS501-UMB, WS502-UMB, WS504-UMB, Вт/м2 |
от 5 до 1400 |
|
Предел допускаемой относительной погрешности измерений энергетической освещенности, % |
±15 |
|
*М - измеренное количество осадков, мм | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Диаметр приемной камеры преобразователя количества атмосферных осадков, мм |
от 163 до 165 | |||
|
Электрическое питание от источника постоянного тока: -напряжение, В |
от 12 до 24 | |||
|
Максимальная потребляемая мощность, В^А, не более |
42 | |||
|
Габаритные размеры, масса |
Высота, |
мм |
Диаметр, мм |
Масса, кг |
|
WS100 - UMB |
190 |
150 |
0,6 | |
|
WS200 - UMB |
194 |
150 |
0,8 | |
|
WS300 - UMB |
223 |
150 |
1,0 | |
|
WS301/302/303/304-UMB |
268 |
150 |
1,3 | |
|
WS310-UMB |
311 |
150 |
1,3 | |
|
WS400 - UMB |
279 |
150 |
1,3 | |
|
WS401 - UMB |
380 |
150 |
1,5 | |
|
WS500 - UMB |
287 |
150 |
1,2 | |
|
WS501/502/503/504-UMB |
332 |
150 |
1,5 | |
|
WS510-UMB |
376 |
150 |
1,5 | |
|
WS600 - UMB |
343 |
150 |
1,5 | |
|
WS601 - UMB |
445 |
164 |
1,7 | |
|
WS700 - UMB |
344 |
150 |
1,5 | |
|
Условия эксплуатации -температура воздуха, oC; -относительная влажность воздуха, %; -атмосферное давление, гПа |
от -50 до +60 от 0 до 100 от 600 до 1100 | |||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на отказ, ч |
10000 | |||
