Номер по Госреестру СИ: 61993-15
61993-15 Измерители температуры грунта
(8160.TF)
Назначение средства измерений:
Измерители температуры грунта 8160.TF (далее - измерители) предназначены для измерений температуры грунта, воздуха и воды.
Внешний вид.
Измерители температуры грунта
Рисунок № 1
Общие сведения
Дата публикации - 26.04.2025
Срок свидетельства - 30.10.2025
Номер записи -
ID в реестре СИ - 375449
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, 8160.TF,
Производитель
Изготовитель - Фирма OTT HydroMet Fellbach GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок - 116
Выдано извещений - 3
Кол-во периодических поверок - 116
Кол-во средств измерений - 32
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№100 от 2022.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1250 от 2015.10.30 Об утверждении типов средств измерений
№1826 от 2021.08.23 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
Наличие аналогов СИ: Измерители температуры грунта (8160.TF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма OTT HydroMet Fellbach GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60696-15 13.08.2024 |
Станции погодные автоматические, WS-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61993-15 30.10.2025 |
Измерители температуры грунта, 8160.TF Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72251-18 24.08.2024 |
Датчики высоты снежного покрова, SHM30/31 Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
75074-19 24.05.2024 |
Нефелометры, VSx-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76377-19 18.10.2024 |
Преобразователи метеорологических параметров дорожного покрытия, IRS31Pro-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Измерители температуры грунта (8160.TF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 96 | 0 | 96 | 3 | 96 | 0 | 96 | ||
| ФГБУ "ЦЕНТРАЛЬНОЕ УГМС" (RA.RU.311680) | 20 | 0 | 20 | 0 | 8 | 0 | 8 |
Стоимость поверки Измерители температуры грунта (8160.TF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФГБУ ЦЕНТРАЛЬНОЕ УГМС Москва |
2839 | 2839 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским методом и на корпус измерителя в виде фирменной наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в формуляре.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям температуры грунта 8160.TF-
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
2. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
-
3. Техническая документация изготовителя.
Изготовитель
Фирма OTT HydroMet Fellbach GmbH, ГерманияАдрес: 70736 Fellbach, Germany, Gutenbergstr. 20
Телефон +49 711/51822-0
Факс: +49 711/51822-41
Web-сайт: www.lufft.com
E-mail: met-info@otthydromet.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия измерителей основан на свойстве платины изменять свое сопротивление с изменением температуры.
Конструктивно измерители выполнены в виде трубки из нержавеющей стали, в корпусе которой размещены чувствительный элемент, вывод кабеля. Общий вид измерителей представлен на рис. 1.
Чувствительный элемент измерителей представляет собой резистор в виде спирали из платиновой проволоки, помещенный в керамический каркас. Выводы от спирали подсоединяются к четырехпроводному кабелю, экран которого соединен с корпусом. Измерения сопротивления производятся по четырехпроводной схеме.
Измерители выпускаются в трех исполнениях:
-
- исполнение 8160.TF с кабелем длиной 10 м;
-
- исполнение 8160.TF25 с кабелем длиной 25 м;
-
- исполнение 8160.TF50 с кабелем длиной 50 м.
Конструкция корпуса измерителей позволяет измерять температуру грунта на различных глубинах.

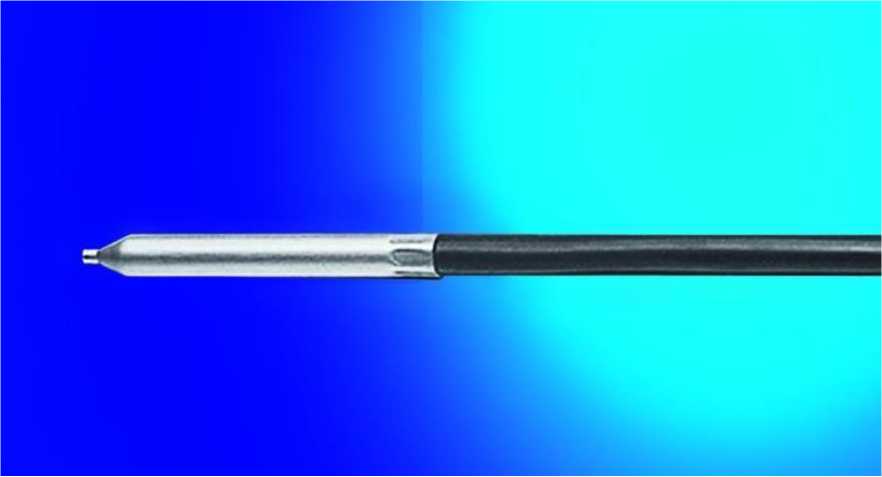

Рисунок 1. Общий вид измерителей температуры 8160.TF
-
1. Измеритель температуры 8160.TF 1 шт.
-
2. Формуляр «Измерители температуры 8160.TF» 1 шт.
-
3. Методика поверки МП 2551-0140-2015 «Измерители температуры грунта 8160.TF» 1 шт.
Таблица 1
|
Наименование характеристик |
Значения характеристик |
|
Диапазон измерения температуры, °C |
от минус 50 до 150 |
|
Пределы допускаемой абсолютной погрешности, °C |
± 0,2 |
|
Габаритные размеры, мм длина; |
50 |
|
диаметр |
6 |
|
Масса, кг, не более |
0,37 |
|
Масса с кабелем, кг, не более |
1,5 |
|
Средняя наработка на отказ, ч |
10000 |
|
Срок службы, лет |
10 |
|
Условия эксплуатации -температура окружающего воздуха, oC; |
от минус 50 до 60 |
|
-относительная влажность воздуха, %; |
от 0 до 100 |
