Сведения о средстве измерений: 60972-15 Машины испытательные универсальные

Номер по Госреестру СИ: 60972-15
60972-15 Машины испытательные универсальные
(Inspekt H, Inspekt H-F)

Назначение средства измерений:
Машины испытательные универсальные моделей Inspekt H, Inspekt H-F (далее - машины) предназначены для измерений силы и деформации при испытаниях на растяжение, сжатие и изгиб.

сертификация программного обеспечения

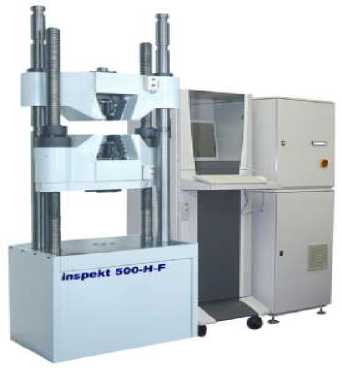

Внешний вид. Машины испытательные универсальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины испытательные универсальные
Рисунок № 1

Общие сведения

Дата публикации - 15.04.2022
Срок свидетельства - 24.06.2021
Номер записи -
ID в реестре СИ - 374312
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Машина испытательная универсальная серии Inspekt 1, Inspekt table 250, Inspekt H, Inspekt H-F, Inspekt H,

Производитель

Изготовитель - Фирма "Hegewald & Peschke Mess- und Pruftechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Машины испытательные универсальные (Inspekt H, Inspekt H-F)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
60972-15 Машины испытательные универсальные (Inspekt H, Inspekt H-F)
Фирма "Hegewald & Peschke Mess- und Pruftechnik GmbH" (ГЕРМАНИЯ )
82572-21 Машины испытательные универсальные (МИМ)
Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск)

Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
29583-05
01.08.2015
Машины испытательные универсальные, Inspekt и Inspekt desk
Фирма "Hegewald & Peschke Mess- und Pruftechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
29584-05
01.08.2015
Машины испытательные универсальные, Inspekt mini, Inspekt desk Blue
Фирма "Hegewald & Peschke Mess- und Pruftechnik GmbH" (ГЕРМАНИЯ )
ОТ
1 год
60971-15
24.06.2021
Машины испытательные универсальные, Inspekt, Inspekt Table blue и Inspekt Table
Фирма "Hegewald & Peschke Mess- und Pruftechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
60972-15
24.06.2021
Машины испытательные универсальные, Inspekt H, Inspekt H-F
Фирма "Hegewald & Peschke Mess- und Pruftechnik GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.

Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Бесплатный

Кто поверяет Машины испытательные универсальные (МИМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ «Кировский ЦСМ»
(RA.RU.311362)
РСТ
  • Inspekt H, Inspekt H-F
  • 11 0 0 0 0 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • Inspekt H
  • 5 0 5 0 5 0 5
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Inspekt table 250
  • 1 0 1 0 1 0 1
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • Машина испытательная универсальная серии Inspekt 1
  • 1 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311265)
    РСТ
  • Inspekt H
  • 2 0 0 0 0 0 0

    Стоимость поверки Машины испытательные универсальные (МИМ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ ЦСМ Татарстан
    Республика Татарстан
    7505 7505

    Программное обеспечение

    Программное обеспечение разработано специально для машин испытательных универсальных моделей Inspekt H, Inspekt H-F и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

    Идентификационные данные программного обеспечения:

    Идентификационное наименование ПО

    LabMaster

    Номер версии (идентификационный номер ПО), не ниже

    2.0

    Цифровой идентификатор ПО

    EF245735T

    Алгоритм вычисления цифрового идентификатора ПО

    СRC32

    Программное обеспечение защищено от несанкционированного доступа ключом аппаратной защиты. Программное обеспечение соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в документе: «Машины испытательные универсальные моделей Inspekt H, Inspekt H-F. Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным моделей Inspekt H, Inspekt H-F
    • 1.   ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».

    • 2.   ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (140-9....50) м и длин волн в диапазоне (0,2.... 50) мкм».

    • 3.   ГОСТ 28840-90 «Машина для испытаний материалов на растяжение, сжатие и изгиб. Общие технические условия».

    • 4.   Техническая документация «Hegewald&Peschke MeB und Pruftechnik GmbH», Германия.

    Поверка

    Поверка

    осуществляется в соответствии с МП АПМ 14-15 «Машины испытательные универсальные серий Inspekt, Inspekt Table blue и Inspekt Table, Inspekt H, Inspekt H-F. Методика поверки» утверждённой ГЦИ СИ ООО «Автопрогресс-М» в апреле 2015 г.

    Перечень основного оборудования необходимого для поверки:

    • -  динамометры 2-го разряда по ГОСТ Р 8.663-2009, ПГ ± 0,12 %;

    • -  системы лазерные измерительные XL-80, (0 - 80) м, ПГ (± 0,5 L) мкм, где L -

    измеряемое перемещение в м, номер в Госреестре № 35362-13;

    • -  секундомер механический по ТУ 25-1819.0021-90, диапазон (0 - 60) с, (0 - 60) мин., с

    ценой деления 0,2с, с погрешностью не более ±0,2 %.


    Изготовитель

    «Hegewald&Peschke MeB und Pruftechnik GmbH», Германия Am Grundchen 1, D 01683 , Nossen, Deutchland, Germany Тел./факс: + 49 35242 445-0/ + 49 35242 445-111
    E-mail: info@Hegewald-Peschke.de

    Заявитель

    ООО «ЭНЕРГО АВАНГАРД»
    127106, г. Москва, ул. Гостиничная, д.3
    Тел./факс: +7 (495) 482-06-74
    ИНН 7715834060
    E-mail: sales@eavangard.ru

    Испытательный центр


    ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
    Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
    E-mail: info@autoprogress-m.ru

    Принцип действия машин основан на измерениях электрических сигналов, возникающих в тензорезисторном датчике под действием усилий сжатия или растяжения (изгибающих усилий), прикладываемых к испытываемому образцу и датчику и изменяющихся пропорционально этим усилиям.

    При подготовке к измерениям обе траверсы могут перемещаться, создавая необходимое рабочее пространство сверху или снизу. При проведении измерений испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Перемещение подвижной траверсы вызывает действие на образец силы сжатия или растяжения (изгибающих усилий) и, как следствие, его деформацию вплоть до полного разрушения или растяжения до заданной длины.

    Скорость перемещения подвижной траверсы задается блоком цифрового контроллера или персональным компьютером. Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы. Датчик перемещения измеряет перемещение подвижной траверсы.

    Машины испытательные универсальные серий Inspekt H, Inspekt H-F состоят из основания, на котором закреплены направляющие колонны с подвижной и неподвижной траверсами, захватами образца, вмонтированными в траверсы, гидравлического привода подвижной траверсы, тензорезистивного датчика силы, датчика перемещения подвижной траверсы, блока цифрового контроллера, персонального компьютера.

    Блок цифрового контроллера предназначен для предварительной обработки всех поступающих сигналов и передачи информации на внешние устройства.

    Персональный компьютер предназначен для управления режимами работы машин, обработки, хранения и отображения измеренных величин.

    Машины могут быть укомплектованы термо- или крио- камерами, тензометрами или датчиками деформации (перемещений) MF, а также захватами с механическим или гидро- приводом.

    Серия машин Inspekt H отличается от серии Inspekt H-F конструкцией применяемых при испытаниях захватов:

    • -  машины серии Inspekt H поставляются с механическими захватами;

    • -  машины серии Inspekt H-F поставляются с гидравлическими захватами.

    Фотография общего вида машин испытательных универсальных моделей Inspekt H, Inspekt H-F

    Внешний вид. Машины испытательные универсальные (МИМ), http://oei-analitika.ru

    Наименование

    Количество, шт

    Машина испытательная универсальная в комплекте с захватами

    1

    Персональный компьютер типа IBM/PC

    1

    Комплект кабелей соединительных

    1

    Термокамера

    По заказу

    Датчик деформации

    По заказу

    Руководство по эксплуатации

    1

    Методика поверки МП АПМ 14-15

    1


    Таблица 1

    Модель

    Inspekt 500 Н

    Inspekt 500-H-F

    Inspekt 1000 H

    Inspekt 1000-H-F

    Рабочий диапазон измерений силы, кН

    2 - 500

    2 - 500

    4 - 1000

    4 - 1000

    Пределы допускаемой относительной погрешности измерений силы, %

    ± 1

    Скорость перемещения подвижной траверсы, мм/мин

    0,001 - 80

    0,001 - 80

    0,001 - 70

    0,001 - 70

    Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы, %

    ± 0,5

    Диапазон измерений перемещения подвижной траверсы, мм

    0 - 250

    Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %

    ± 1

    Габаритные размеры (Ширина х Длина х Высота), мм

    960 х 660 х 2400

    1060х700х2900

    1170х750х2800

    1320х840х3400

    Масса машины, кг

    1700

    2600

    3500

    6000

    Рабочий диапазон температур, °С

    от плюс 5 до плюс 40

    Влажность, %, не более

    20 - 80

    Электропитание

    400В , 50 Гц
