Сведения о средстве измерений: 61418-15 Газоанализатор - рабочий эталон 1-го разряда

Номер по Госреестру СИ: 61418-15
61418-15 Газоанализатор - рабочий эталон 1-го разряда
(Ultramat 6Е - CO-1)

Назначение средства измерений:
Газоанализатор Ultramat 6E - CO - 1 - рабочий эталон 1-го разряда предназначен для измерения объемной доли оксида углерода в бинарных газовых смесях состава оксид углерода/азот(воздух), оксид углерода/гелий и оксид углерода/аргон в баллонах под давлением.

сертификация программного обеспечения

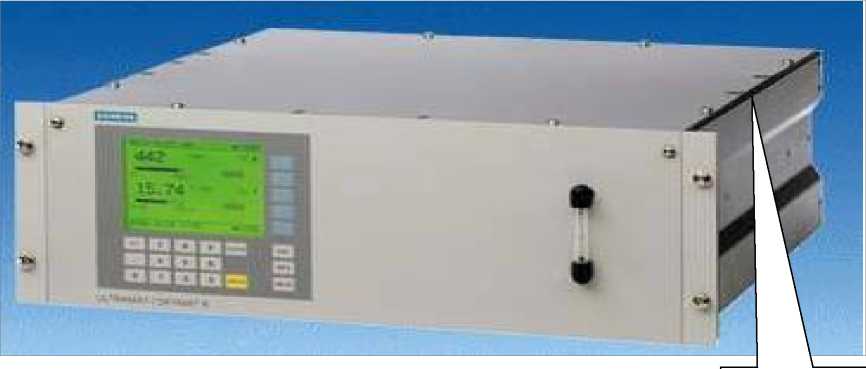

Внешний вид. Газоанализатор - рабочий эталон 1-го разряда, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализатор - рабочий эталон 1-го разряда
Рисунок № 1

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства -
Номер записи -
ID в реестре СИ - 374820
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Siemens AG", подразделение "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1012 от 2015.09.01 Об утверждении типов средств измерений

№2319 от 2020.12.31 о продлении срока действия утвержденных типов средств измерений

Наличие аналогов СИ: Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CO-1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Siemens AG", подразделение "Siemens SAS"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
50718-12
04.07.2027
Газоанализаторы лазерные, SITRANS SL
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61414-15

Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-1
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61416-15

Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-2
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61417-15

Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - C3H8
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61418-15

Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CO-1
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61420-15

Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CO-2
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год
61421-15

Газоанализатор - рабочий эталон 1-го разряда, Ultramat 6Е - CH4-3
Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ )
ОТ
МП
1 год

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

  • Государственные первичные эталоны (ГЭТ);
  • Эталоны единиц величин, закрепленные за метрологическими службами;
  • Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

  • Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
  • Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
  • Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
  • Экспорта данных в различных форматах;
  • Отображения географической информации с использованием Яндекс.Карт (при необходимости);
  • Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

  • Оценивать динамику использования эталонов по годам;
  • Сравнивать организации по активности применения эталонной базы;
  • Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
  • Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CO-1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CO-1)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Газоанализатор поставляется с установленным встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений, обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки) Идентификационное наименование ПО Номер версии (идентификационный номер) ПО

Значения

«Ultramat 6 Е»

V4.8.3 E

Цифровой идентификатор ПО

недоступен

Другие идентификационные данные,

-

если имеются

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа

наносится:

  • - типографским способом на титульный лист руководства по эксплуатации и паспорта;

  • - в виде таблички на лицевую панель газоанализатора.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика измерений приведена в документе РЭ 154-1-22-МИ1 «Методика измерений объемной доли пропана, метана и оксида углерода с помощью газоанализаторов Ultramat 6E - С3Н8, Ultramat 6E - CH4, Ultramat 6E - CO, входящих в состав рабочего эталона 1-го разряда РЭ 15422-2015, в стандартных образцах состава газовых смесей в баллонах под давлением».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к газоанализатору Ultramat 6E - CO - 1 - рабочий эталон 1-го разряда:
  • 1  ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

  • 2  ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

  • 3  Техническая документация изготовителя.

Поверка

Поверка

осуществляется по документу МП-242-1907-2015 «Газоанализатор Ultramat 6E - CO-1 -рабочий эталон 1-го разряда. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «20» мая 2015 г.

Основные средства поверки:

Газовые смеси-эталоны сравнения в баллонах под давлением состава оксид углерода/азот (воздух), оксид углерода/аргон, оксид углерода/гелий в соответствии с ГОСТ 8.578-2008.


Изготовитель


фирма «Siemens AG», подразделение «Siemens S.A.S.»
Адрес: 1 Chemin de la Sandlach, F-67506, Haguenau, Cedex, France
Phone +49 (721) 595-7017
Fax: +49 (721) 595-6859

Заявитель


Открытое акционерное общество «Линде Газ Рус»
Адрес: 143900, Московская область, г. Балашиха, ул. Белякова, д.1 А
Тел./факс: +7 (495) 777-70-47
E-mail: ru-info@linde.com
Web:   www.linde-gas.ru

Испытательный центр


ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес:
190005, Санкт-Петербург , Московский пр., 19
Телефон:
+7 (812) 251-76-01
Факс:
+7 (812) 713-01-14
E-mail:
info@vniim.ru

Газоанализатор Ultramat 6E - CO - 1 - рабочий эталон 1-го разряда (далее -газоанализатор) создан на базе газоанализатора Ultramat 6E, внесенного в Госреестр СИ под № 24802-11. Метрологические характеристики газоанализатора улучшены за счет его индивидуальной градуировки по газовым смесям — эталонам сравнения.

Принцип действия газоанализатора - инфракрасный, основанный на избирательном поглощении молекулами определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм.

Результаты измерений объемной доли оксида углерода отображаются на дисплее.

Внешний вид газоанализатора представлен на рисунке 1.

Внешний вид. Газоанализатор - рабочий эталон 1-го разряда (Ultramat 6Е - CO-1), http://oei-analitika.ru

Место пломбирования

Рисунок 1 - Газоанализатор Ultramat 6E - CO - 1 - рабочий эталон 1-го разряда, внешний вид.


Комплект поставки газоанализатора указан в таблице 3.

Таблица 3

Обозначение

Наименование

Количество

Газоанализатор

Ultramat 6E-CO-1-рабочий эталон 1-го разряда

Газоанализатор Ultramat

1 шт .

Руководство по эксплуатации

1 экз.

МП-242-1907-2015

Методика поверки

1 экз.

Комплект принадлежностей

1 компл.

Паспорт

1 экз.


1)    Диапазоны измерений объемной доли оксида углерода и пределы допускаемой

относительной погрешности газоанализатора указаны в таблице 2.

2)

3)

  • 4)

  • 5)

  • 6)

Таблица 2

Компонентный

состав

Диапазон показаний объемной доли, %

Диапазон измерений объемной доли, %

Пределы допускаемой относительной погрешности, d0, %

от 0 до 0,0010

от 0,0001 до 0,0010

± 5

СОМ

от 0 до 0,020

св. 0,001 до 0,020

± 4

(He, Ar, воздух)

от 0 до 0,03

св.0,02 до 0,03

± 3,5

от 0 до 0,3

св. 0,03 до 0,1

± 2,5

св. 0,1 до 0,3

± 1,5

Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от пределов

допускаемой относительной погрешности.

Время прогрева, мин, не более

Напряжение питания от сети переменного тока частотой (50±1) Гц, В:        (230 ± 23)

Потребляемая электрическая мощность, В-А, не более:

Габаритные размеры, мм, не более:

высота

ширина

  • 7)

  • 8)

длина

Масса, кг, не более:

Средний срок службы, лет
